Mehke vpenjalne čeljusti SWB-FR, SCHUNK

Skupna šifra: SWB-FR
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Mehke vpenjalne čeljusti SWB-FR, ravne in poševne, jeklene – SCHUNK

Mehke vpenjalne čeljusti SWB-FR dobavitelja SCHUNK so namenjene natančnemu in prilagodljivemu vpenjanju obdelovancev v stružnih vpenjalnih glavah. Model vključuje ravne in poševne izvedbe čeljusti, kar omogoča izbiro ustrezne vpenjalne geometrije glede na obliko, premer in zahteve obdelovanca. Izdelane so iz kakovostnega jekla 15MnCr5, primernega za cementiranje, in omogočajo individualno obdelavo vpenjalnih površin. Zaradi natančno brušenega ozobljenja, možnosti prilagoditve ter različnih dimenzijskih izvedb so primerne za profesionalno uporabo v CNC proizvodnji, orodjarnah in kovinskopredelovalni industriji.

Blagovna znamka in šifra izdelka

Dobavitelj: SCHUNK.
Model / skupina izdelkov: SWB-FR.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravne in poševne jeklene vpenjalne čeljusti.
Material: jeklo 15MnCr5, primerno za cementiranje.

Opis skupine in uporaba

Mehke vpenjalne čeljusti SCHUNK SWB-FR so zasnovane za uporabo v stružnih vpenjalnih glavah, kjer je potrebna natančna prilagoditev vpenjalnih površin dimenzijam in obliki obdelovanca. Model vključuje ravne in poševne izvedbe, ki omogočajo različne možnosti vpenjanja in prilagoditev specifičnim zahtevam posamezne obdelovalne naloge.

Ravne čeljusti so primerne za univerzalno vpenjanje različnih obdelovancev, kjer je pomembna stabilna naležna površina in možnost natančne obdelave vpenjalnega premera. Poševne čeljusti omogočajo dodatne možnosti oblikovanja vpenjalne geometrije, predvsem pri manjših premerih, oblikovno zahtevnejših obdelovancih ali aplikacijah, kjer je potreben boljši dostop rezalnega orodja.

Čeljusti so izdelane iz jekla 15MnCr5, primernega za cementiranje, kar omogoča naknadno mehansko obdelavo vpenjalnih površin. Vpenjalne površine je mogoče natančno postružiti na želeni premer ali jih prilagoditi posebni obliki obdelovanca. Takšna zasnova omogoča dobro prileganje, stabilno vpetje in ponovljivost pri obdelavi.

Natančno brušeno ozobljenje zagotavlja dobro prileganje na kompatibilne osnovne čeljusti vpenjalne glave. Visoka natančnost prileganja pomaga zmanjševati obrabo osnovnih čeljusti in prispeva k daljši življenjski dobi vpenjalnega sistema. Različne dimenzijske izvedbe omogočajo izbiro ustreznih čeljusti glede na velikost vpenjalne glave, zahtevani vpenjalni premer in vrsto obdelovalnega postopka.

Ključne prednosti

- Ravne in poševne izvedbe – omogočajo izbiro primerne vpenjalne geometrije glede na obliko in dimenzije obdelovanca.
- Mehka jeklena izvedba – primerna za naknadno mehansko obdelavo in prilagoditev vpenjalnih površin.
- Jeklo 15MnCr5 – kakovosten material, primeren za mehansko obdelavo in cementiranje.
- Natančno brušeno ozobljenje – zagotavlja dobro prileganje in pomaga zmanjševati obrabo osnovnih čeljusti.
- Individualna prilagoditev – možnost struženja vpenjalnih površin na zahtevani premer obdelovanca.
- Univerzalna uporaba – ravne izvedbe omogočajo široko uporabo pri različnih stružnih operacijah.
- Prilagodljivost pri manjših premerih – poševne izvedbe omogočajo dodatne možnosti vpenjanja in dostopa do obdelovanca.
- Različne dimenzijske izvedbe – možnost izbire ustreznih čeljusti za različne vpenjalne glave.
- Možnost posebnih predelav – prilagoditev vpenjalnih površin, zmanjšanje mase in izdelava namenskih vpenjalnih oblik.
- Dolga življenjska doba – kakovosten material in natančno prileganje prispevata k zanesljivemu delovanju vpenjalnega sistema.

Tehnični podatki

Dobavitelj: SCHUNK.
Model / skupina: SWB-FR.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravna ali poševna, odvisno od izbrane različice.
Material: jeklo 15MnCr5.
Toplotna obdelava: material primeren za cementiranje.
Ozobljenje: natančno brušeno.
Vpenjalna površina: obdelovalna, prilagodljiva zahtevanemu vpenjalnemu premeru.
Možnost obdelave: struženje, rezkanje in individualna prilagoditev vpenjalne geometrije.
Možnost posebnih predelav: zmanjšanje mase in izdelava namenskih vpenjalnih površin.
Dimenzije: različne izvedbe glede na izbrano različico.
Standardna dobavna enota: komplet 3 čeljusti za tričeljustno vpenjalno glavo.
Področje uporabe: stružne vpenjalne glave, CNC struženje, individualne vpenjalne rešitve in precizna obdelava.

Različice v modelu

Model SWB-FR vključuje ravne in poševne izvedbe mehkih zgornjih vpenjalnih čeljusti. Posamezne različice omogočajo prilagoditev vpenjalnega sistema glede na obliko, premer in zahtevano dostopnost obdelovanca.

Ravne vpenjalne čeljusti:
Ravne izvedbe so primerne za splošno struženje ter vpenjanje okroglih in drugih obdelovancev, kjer je potrebna stabilna vpenjalna površina. Omogočajo naknadno obdelavo na zahtevani vpenjalni premer in uporabo pri različnih proizvodnih postopkih.

Poševne vpenjalne čeljusti:
Poševne izvedbe omogočajo večjo prilagodljivost pri vpenjanju obdelovancev manjših premerov in pri aplikacijah, kjer je potrebna posebna vpenjalna geometrija. Njihova oblika lahko omogoča boljši dostop rezalnega orodja do območja obdelave in izdelavo prilagojenih vpenjalnih površin.

Lastnosti in področja uporabe

Lastnosti:
Mehke vpenjalne čeljusti SCHUNK SWB-FR združujejo kakovostno jekleno konstrukcijo, natančno brušeno ozobljenje in možnost individualne obdelave vpenjalnih površin. Izdelane so iz jekla 15MnCr5, ki omogoča prilagoditev vpenjalne geometrije zahtevam posameznega obdelovanca in je primerno za cementiranje. Ravne izvedbe zagotavljajo široko uporabnost pri običajnih stružnih operacijah, poševne izvedbe pa omogočajo dodatne možnosti pri posebnih oblikah in manjših premerih obdelovancev. Vpenjalne površine je mogoče postružiti na želeni premer, s čimer se izboljša prileganje in zagotovi stabilno vpenjanje. Natančno brušeno ozobljenje prispeva k dobremu prenosu vpenjalnih sil ter pomaga zmanjševati obrabo osnovnih čeljusti.

Uporaba:
Model SWB-FR je primeren za CNC stružnice, klasične stružnice, orodjarne, serijsko proizvodnjo in splošno kovinskopredelovalno industrijo. Uporablja se pri vpenjanju okroglih, profilnih, tankostenskih in oblikovno zahtevnejših obdelovancev, kjer je potrebna individualna prilagoditev vpenjalne površine. Ravne čeljusti so uporabne za splošne vpenjalne naloge, poševne pa za posebne konfiguracije, vpenjanje manjših premerov in aplikacije, kjer je pomemben dostop rezalnega orodja. Model je primeren tudi za ponavljajoče se proizvodne postopke, pri katerih sta pomembni stabilnost in ponovljivost vpetja.

Kaj je pri izbiri pomembno

Pri izbiri mehkih vpenjalnih čeljusti je pomembno preveriti tip in velikost stružne vpenjalne glave, dimenzije osnovnih čeljusti, profil ozobljenja, način pritrditve in zahtevani vpenjalni premer. Model SWB-FR vključuje ravne in poševne izvedbe, zato je treba pred naročilom preveriti ustreznost posamezne različice glede na obliko obdelovanca in zahteve obdelovalnega procesa.

Pri ravnih izvedbah je pomembna predvsem ustrezna naležna površina in možnost natančnega oblikovanja vpenjalnega premera. Pri poševnih izvedbah je treba dodatno upoštevati geometrijo čeljusti, razpoložljiv prostor za rezalno orodje in način prenosa vpenjalne sile na obdelovanec.

Pomembna je tudi izbira ustrezne višine, širine in dolžine čeljusti glede na dimenzije in maso obdelovanca. Pri daljših ali težjih čeljustih je treba upoštevati vpliv mase na centrifugalne sile in dovoljene vrtljaje vpenjalne glave.

Za optimalno natančnost je priporočljivo vpenjalne površine obdelati neposredno na vpenjalni glavi v ustrezno prednapetem stanju. Pri načrtovanju in uporabi je treba upoštevati dovoljeno vpenjalno silo, največje dovoljene vrtljaje, pravilno pritrditev čeljusti in navodila proizvajalca SCHUNK za varen ter zanesljiv vpenjalni proces.

Nazobčenost 1/16" x 90°
Dolžina 55.5 mm, 55 mm, 70 mm, 90 mm, 105 mm, 45 mm, 72 mm, 62 mm, 53 mm
Širina 25 mm, 30 mm, 40 mm, 50 mm, 35 mm, 32 mm, 22 mm
Višina 30 mm, 38 mm, 55.5 mm, 60 mm, 32 mm, 40 mm, 50 mm, 47 mm
Razmik med luknjami za vijake 12 mm, 15 mm, 19 mm, 25 mm
Navoj M6, M8, M12, M16
Material Jeklo 16MnCr5 primerno za kaljenje
Znamka SCHUNK

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
N mm:
Različica:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:

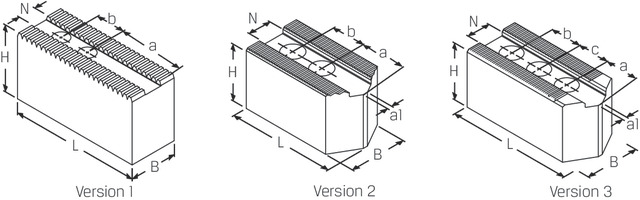

Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm N mm Različica Širina Navoj Dolžina Višina Razmik med luknjami za vijake Cena V košarico
120400 ČELJUSTI VPENJALNE MEHKE 55x25x30mm Typ:SWB 130 (1gar.=3kos) 20.5 55 25 30 10 3 25 mm M6 55.5 mm 30 mm 12 mm
Redna cena: 49,63 € brez DDV
Zaloga pri dobavitelju
120402 SWB-FR 160, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 12 31.5 55 30 38 12 1 30 mm M8 55.5 mm 38 mm 15 mm
Redna cena: 48,70 € brez DDV
Zaloga pri dobavitelju
120403 SWB-FR 161, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 12 31 55 30 55 12 1 30 mm M8 55 mm 55.5 mm 15 mm
Redna cena: 57,92 € brez DDV
Zaloga pri dobavitelju
120404 SWB-FR 200, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 17 39 70 40 60 17 1 40 mm M12 70 mm 60 mm 19 mm
Redna cena: 58,93 € brez DDV
Zaloga pri dobavitelju
120405 ČELJUSTI VPENJALNE MEHKE 90x40x60mm Typ:SWB 250 (1gar.=3kos) 59 90 40 60 17 1 40 mm M12 90 mm 60 mm 19 mm
Redna cena: 64,27 € brez DDV
Zaloga pri dobavitelju
120406 SWB-FR 315, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 21 65 105 50 60 21 1 50 mm M16 105 mm 60 mm 25 mm
Redna cena: 77,81 € brez DDV
Zaloga pri dobavitelju
120408 ČELJUSTI VPENJALNE MEHKE Typ:SWB FR 110, SCHUNK / / / / / / 25 mm M8 45 mm 32 mm 15 mm
Redna cena: 62,47 € brez DDV
Zaloga pri dobavitelju
120409 SWB-FR 162, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 12 45 72 35 40 12 2 35 mm M8 72 mm 40 mm 15 mm
Redna cena: 60,80 € brez DDV
Zaloga pri dobavitelju
120410 SWB-FR 133, AUFSATZBACKEN 16MNCR5, 1/16'X90°, N= 10 29 62 32 32 10 3 32 mm M6 62 mm 32 mm 12 mm
Redna cena: 51,83 € brez DDV
Zaloga pri dobavitelju
120411 ČELJUSTI VPENJALNE KOTNE - MEHKE SWB-FR 111 1/16"x90°, n=17 Schunk (1gar=3kos) / / / / / / 30 mm M8 70 mm 50 mm 15 mm
Redna cena: 67,68 € brez DDV
Zaloga pri dobavitelju
