Svedri na ploščice za učinkovito strojno vrtanje

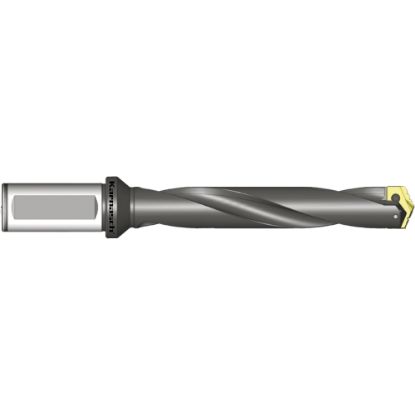

Svedri na ploščice uporabljajo izmenljive rezalne ploščice, zato ob obrabi rezalnega roba zamenjamo rezalni vložek, telo svedra pa ostane v uporabi. Takšna zasnova je primerna predvsem za produktivno strojno in CNC vrtanje, kjer so pomembni ponovljivost, izbira ustrezne geometrije ter možnost prilagajanja rezalnega materiala obdelovancu.

Ponudba vključuje sisteme HSC, TCF, TMD1 in TDMX ter druge izvedbe znamk Widia, Karnasch in Korea. Pri izbiri moramo uskladiti premer, globino vrtanja, način vpetja, sistem svedra in pripadajoče rezalne ploščice.

Svedri HSC, TCF ter TMD1 in TDMX za različne zahteve vrtanja

Pri svedrih na ploščice je najpomembnejša pravilna izbira sistema, saj posamezne izvedbe uporabljajo različne rezalne ploščice in imajo drugačne dimenzijske možnosti. Fridro ponudbo deli na:
- svedre HSC
- svedre TCF
- svedre TMD1 in TDMX
- ostale svedre na ploščice

Sistem izberemo glede na zahtevani premer in globino izvrtine, razpoložljivo vpetje ter pripadajočo rezalno ploščico. Pri izvedbah TCF so na primer navedene središčne in periferne ploščice, kar pomeni, da morata biti oba rezalna elementa pravilno usklajena s konkretnim svedrom.

Kako izbrati pravi sveder na ploščice?

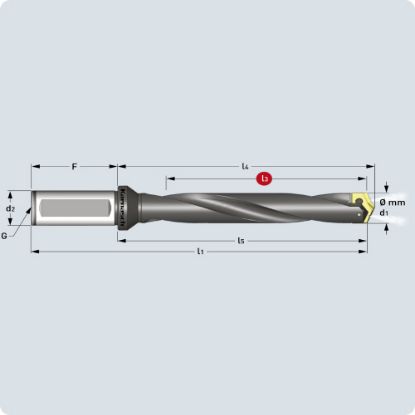

Pri izbiri svedra na ploščice ni dovolj preveriti samo nazivnega premera. Posamezni modeli se razlikujejo po premeru vpenjala, celotni dolžini, največji globini vrtanja in oznaki kompatibilnih ploščic. Ponudba vključuje cilindrično in MK vpetje ter več različnih premerov vpenjalnega dela.

Pred naročilom preverimo predvsem:
- zahtevani premer izvrtine
- največjo potrebno globino vrtanja
- premer in tip vpetja
- oznako svedra oziroma sistema
- kompatibilno rezalno ploščico
- material obdelovanca in zahtevane rezalne pogoje

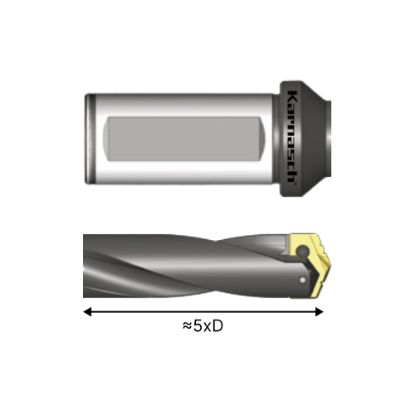

Daljšega svedra ne izbiramo brez potrebe. Večji previs zmanjša togost sestave in lahko poveča možnost vibracij, zato je smiselno uporabiti najkrajšo izvedbo, ki še omogoča zahtevano globino.

Preverite izbiro svedrov na ploščice glede na sistem HSC, TCF, TMD1 ali TDMX, premer, globino vrtanja, vpetje in kompatibilne rezalne ploščice.

Pravilna izbira rezalnih ploščic vpliva na rezultat vrtanja

Velika prednost svedrov na ploščice je možnost prilagajanja rezalnega dela. Fridro ponuja pripadajoče ploščice WCMT, SPMT, TCF ter TDM/TDMX v različnih velikostih, geometrijah in kvalitetah.

Pri menjavi ploščice vedno preverimo njeno natančno oznako. Podobna dimenzija še ne pomeni združljivosti z držalom. Pomembni so tudi čist sedež ploščice, pravilna pritrditev in stanje rezalnega roba, saj lahko nepravilno nameščen vložek vpliva na premer izvrtine, vibracije in kakovost obdelane površine.

Svedri na ploščice pri Fridru

Pri Fridru ponujamo svedre na ploščice HSC, TCF, TMD1, TDMX in druge izvedbe ter pripadajoče rezalne ploščice.

Pri izbiri vam pomagamo uskladiti sistem svedra, premer in globino vrtanja, način vpetja ter ustrezno ploščico z materialom obdelovanca in zahtevami konkretnega postopka. Pravilno izbran sistem omogoča učinkovito strojno vrtanje, ponovljive rezultate in hitrejšo obnovo rezalnega roba z menjavo ploščice.

Pogosta vprašanja o svedrih na ploščice

Kako izberemo pravi sveder na ploščice glede na premer in globino izvrtine?

Pri svedru na ploščice najprej določimo zahtevani premer in največjo globino vrtanja. Nato preverimo, ali izbrani model to globino doseže brez nepotrebno velikega previsa. Pomembni so tudi premer vpenjala, tip držala in oznaka kompatibilnih ploščic. Praviloma izberemo najkrajšo izvedbo, ki še omogoča zahtevano globino, saj tako ohranimo večjo togost sistema.

Kako preverimo, katere rezalne ploščice ustrezajo posameznemu svedru?

Vsak sveder na ploščice je zasnovan za določeno obliko in velikost rezalnega vložka. Zato izhajamo iz oznake svedra oziroma proizvajalčeve specifikacije in ne samo iz videza ploščice. Sistemi HSC, TCF, TMD1 in TDMX uporabljajo različne ploščice, pri nekaterih izvedbah pa sta predpisani tudi ločeni središčna in periferna ploščica.

Kakšna je razlika med središčno in periferno ploščico pri svedru?

Pri nekaterih svedrih na ploščice imata notranja in zunanja ploščica različni nalogi. Središčna ploščica reže material bližje osi svedra, periferna pa oblikuje zunanji del izvrtine in pomembno vpliva na njen končni premer. Problem: ploščici sta nameščeni napačno ali zamenjani med seboj. Rešitev: preverite navodila za konkreten sistem in uporabite predpisano središčno ter periferno ploščico.

Kdaj je sveder na ploščice smiselnejši od polnega VHM svedra?

Svedri na ploščice so posebej smiselni pri večjih premerih in ponavljajočem se vrtanju, kjer želimo obrabljeni rezalni rob obnoviti z menjavo ploščice namesto celotnega orodja. VHM svedri pa so lahko primernejši pri manjših premerih, zahtevani visoki togosti ali specifični geometriji izvrtine. Izbira je odvisna od premera, materiala, serije kosov in zahtevane natančnosti.

Zakaj sveder na ploščice po menjavi vložkov lahko vrta drugačen premer?

Če sveder na ploščice po menjavi začne izdelovati drugačen premer, najprej preverimo pravilno oznako ploščice in njen sedež. Že majhen delec pod vložkom lahko spremeni položaj rezalnega roba. Preverimo tudi pritrdilni vijak, radialni tek, obrabo druge ploščice in morebitne poškodbe držala.

Kako pogosto je treba menjati rezalne ploščice na svedru?

Enotnega intervala ni, saj je obraba odvisna od materiala obdelovanca, rezalnih parametrov, hlajenja in stabilnosti procesa. Ploščice za svedre zamenjamo, ko opazimo slabšo površino izvrtine, spremembo premera, večje rezalne sile, vibracije ali vidno obrabo oziroma odkrušenje rezalnega roba.

Zakaj je odvajanje odrezkov pri svedrih na ploščice tako pomembno?

Če se odrezki zadržujejo v izvrtini, lahko ponovno pridejo med rezalni rob in obdelovanec, povečajo navor ter poškodujejo ploščico ali telo svedra. Pri svedrih na ploščice zato preverimo geometrijo lomilca, ustrezno podajanje, globino vrtanja in način dovoda hladilno-mazalnega sredstva. Problem: odrezki se zadržujejo v izvrtini in povzročajo nestabilno vrtanje. Rešitev: preverite lomilec, podajanje, hlajenje in globino vrtanja.

Kaj povzroča vibracije pri vrtanju s svedrom na ploščice?

Vibracije so lahko posledica prevelikega previsa, slabo vpetega obdelovanca, obrabljenih ploščic, neustreznih rezalnih parametrov ali prevelikega radialnega teka. Problem: sveder na ploščice vibrira že pri začetku vrtanja. Rešitev: najprej preverite mehansko stabilnost sistema, pravilno namestitev vložkov in previs, nato pa hitrost in podajanje.

Kako izbrati pravilne rezalne parametre za sveder na ploščice?

Rezalno hitrost in podajanje določimo glede na material obdelovanca, premer svedra na ploščice, kvaliteto rezalne ploščice in stabilnost stroja. Univerzalne nastavitve niso primerne za vse kombinacije. Pri prvi nastavitvi je zato smiselno izhajati iz priporočil proizvajalca ploščice oziroma svedra in parametre prilagoditi dejanskim pogojem obdelave.

Kaj moramo preveriti pred nakupom svedra na ploščice?

Pred nakupom določimo zahtevani premer in globino izvrtine, način vpenjanja ter razpoložljivo dolžino orodja. Nato preverimo sistem svedra na ploščice, kompatibilne vložke, material obdelovanca in možnosti hlajenja. Pomembno je tudi preveriti, ali so ustrezne rezalne ploščice dolgoročno dobavljive, saj so ključni potrošni del celotnega vrtalnega sistema. Problem: sveder ustreza premeru, vendar zanj niso izbrane prave ploščice. Rešitev: pred naročilom preverite sistem svedra, oznako kompatibilnih vložkov in dobavljivost rezalnih ploščic.
