Stružni noži DIN 4977 za čelno obdelavo kovin

Stružni noži DIN 4977 so odmaknjeni čelni stružni noži z rezalnim delom iz karbidne trdine. Konstrukcija z odmaknjenim rezalnim delom omogoča dostop do čelnih površin obdelovanca in uporabo pri stružnih operacijah, kjer je pomembna ustrezna orientacija orodja glede na smer obdelave. Izvedbe so označene tudi kot ISO 5.

V ponudbi Fridro so na voljo stružni noži PRETEC v desni in levi izvedbi ter z različnimi dimenzijami stebla. Pri izbiri zato ni pomembna samo oznaka DIN 4977, temveč tudi smer orodja, velikost vpenjalnega dela in ustrezna izvedba rezalnega materiala.

Desni in levi stružni noži DIN 4977

Pri stružnih nožih DIN 4977 je ena ključnih razlik smer izvedbe. Na voljo so:

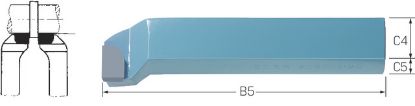

- desni nož P20 16 × 16 × 110 mm
- desni nož P20 20 × 20 × 125 mm
- desni nož K10/20 20 × 20 × 125 mm
- levi nož P20 16 × 16 × 110 mm

Desno oziroma levo izvedbo izberemo glede na smer podajanja, položaj orodja in površino, ki jo želimo obdelati. Napačno izbrana orientacija lahko omeji dostop rezalnega roba do obdelovalnega mesta, zato je smer noža eden prvih podatkov, ki jih preverimo pred naročilom.

Kako izbrati dimenzijo in izvedbo rezalnega dela?

Dimenzije 16 × 16 mm in 20 × 20 mm označujejo prerez vpenjalnega dela. Manjša izvedba ima skupno dolžino 110 mm, večja pa 125 mm. Stružni nož DIN 4977 mora po dimenzijah ustrezati držalu stružnice, saj pravilno vpetje vpliva na togost orodja in stabilnost med obdelavo.

V ponudbi sta navedeni izvedbi P20 in K10/20. Pri izbiri rezalnega materiala upoštevamo predvsem vrsto obdelovanega materiala, način struženja in predvidene rezalne pogoje. Rezalne hitrosti, podajanja in globine reza zato vedno prilagodimo konkretnemu postopku.

Preverite izbiro stružnih nožev DIN 4977 glede na desno ali levo izvedbo, dimenzijo stebla, rezalni material in načrtovano čelno obdelavo.

Kaj preverimo pred uporabo stružnega noža DIN 4977?

Pred začetkom obdelave priporočamo, da preverimo:
- pravilno desno ali levo izvedbo
- dimenzijo stebla in združljivost z držalom
- položaj rezalnega roba glede na obdelovanec
- stabilnost vpetja in dolžino previsa
- stanje rezalnega dela
- ustreznost rezalnih parametrov glede na obdelovani material

Čim bolj stabilno vpetje zmanjšuje možnost neželenih vibracij in omogoča bolj nadzorovano vodenje rezalnega roba.

Stružni noži DIN 4977 pri Fridru

Pri Fridru ponujamo stružne nože DIN 4977 PRETEC v desnih in levih izvedbah, z različnimi dimenzijami stebla ter rezalnimi izvedbami P20 in K10/20. Pri izbiri svetujemo, da najprej določimo smer obdelave in ustrezno dimenzijo vpenjalnega dela, nato pa preverimo še zahteve obdelovanega materiala.

Tako lahko orodje pravilno uskladimo s stružnico in načrtovanim postopkom obdelave. Pravilno izbran odmaknjeni čelni stružni nož omogoča ustrezen dostop do čelne ali zunanje površine, stabilnejše vodenje rezalnega roba in bolj nadzorovano obdelavo kovin.

Pogosta vprašanja o stružnih nožih DIN 4977

Za katere stružne operacije se uporabljajo stružni noži DIN 4977?

Stružni noži DIN 4977 so odmaknjeni čelni stružni noži, namenjeni predvsem obdelavi čelnih in zunanjih površin obdelovanca. Njihova oblika omogoča dostop rezalnega dela do površin, kjer je pomembna pravilna smer podajanja in orientacija orodja.

Kakšna je razlika med desnim in levim stružnim nožem DIN 4977?

Desni in levi stružni noži DIN 4977 se razlikujejo po orientaciji rezalnega dela in s tem po primerni smeri obdelave. Ustrezno izvedbo določimo glede na položaj orodja na stružnici, smer podajanja in površino obdelovanca, ki jo želimo obdelati.

Kako ugotovimo, ali potrebujemo desni ali levi stružni nož?

Pred izbiro stružnega noža DIN 4977 preverimo smer, v kateri bo orodje izvajalo rez glede na obdelovanec. Pomembno je tudi, kako je držalo nameščeno na stroju. Problem: napačna orientacija noža omeji dostop rezalnega roba. Rešitev: pred naročilom preverite položaj orodja, smer podajanja in površino, ki jo želite obdelati.

Katere dimenzije stružnih nožev DIN 4977 so na voljo?

Med stružnimi noži DIN 4977 PRETEC so na voljo izvedbe s prerezom stebla 16 × 16 mm in skupno dolžino 110 mm ter izvedbe 20 × 20 mm z dolžino 125 mm. Dimenzijo izberemo glede na velikost in konstrukcijo držala na konkretni stružnici.

Kaj pomenita oznaki P20 in K10/20 pri stružnih nožih DIN 4977?

P20 in K10/20 označujeta izvedbo rezalnega materiala. Pri stružnih nožih DIN 4977 moramo izbiro rezalnega dela prilagoditi predvsem materialu obdelovanca in pogojem obdelave. Poleg oznake upoštevamo še rezalno hitrost, podajanje, globino reza in stabilnost celotnega sistema.

Zakaj je pri stružnem nožu DIN 4977 pomembna dimenzija stebla?

Dimenzija stebla določa, ali lahko stružni nož DIN 4977 pravilno vpnemo v držalo stroja. Neustrezna velikost lahko prepreči pravilno namestitev rezalnega roba ali zmanjša stabilnost vpetja. Problem: orodje po smeri ustreza, vendar ne sede pravilno v držalo. Rešitev: pred naročilom vedno preverite širino in višino vpenjalnega mesta.

Kako pravilno vpnemo stružni nož DIN 4977?

Stružni nož DIN 4977 vpnemo stabilno in s čim manjšim potrebnim previsom iz držala. Hkrati preverimo položaj rezalnega roba glede na os obdelovanca ter zagotovimo dovolj prostora za gibanje orodja. Prevelik previs lahko zmanjša togost sistema in poveča možnost vibracij.

Zakaj lahko pri uporabi stružnega noža nastanejo vibracije?

Vibracije pri uporabi stružnega noža DIN 4977 so lahko posledica predolgega previsa, premalo togega vpetja, neustreznih rezalnih parametrov ali obrabljenega rezalnega roba. Problem: med obdelavo se pojavijo vibracije ali slabša površina. Rešitev: najprej preverite vpetje in položaj orodja, nato stanje rezalnega dela ter nastavitve stroja.

Kako prepoznamo obrabo rezalnega dela stružnega noža DIN 4977?

Na obrabo stružnega noža DIN 4977 lahko opozorijo slabša kakovost obdelane površine, sprememba nastajanja odrezkov, povečane rezalne sile ali vidne poškodbe rezalnega roba. Če se rezultat obdelave začne spreminjati brez spremembe nastavitev stroja, je smiselno najprej pregledati stanje rezalnega dela.

Kaj moramo preveriti pred nakupom stružnega noža DIN 4977?

Pred naročilom stružnega noža DIN 4977 preverimo predvsem desno ali levo izvedbo, dimenzijo stebla, skupno dolžino, združljivost z držalom, material obdelovanca in predvideno stružno operacijo. Pri različicah P20 in K10/20 je pomembno tudi, da rezalno izvedbo uskladimo z dejanskimi pogoji obdelave, ne samo z dimenzijo orodja. Problem: orodje je dimenzijsko ustrezno, vendar rezalna izvedba ni primerna za material. Rešitev: poleg stebla in smeri preverite tudi material obdelovanca ter pogoje obdelave.
