Mehke vpenjalne čeljusti SFA, SCHUNK

Skupna šifra: SFA
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Mehke vpenjalne čeljusti SFA, SCHUNK

Izdelek Mehke vpenjalne čeljusti SFA, SCHUNK proizvajalca SCHUNK spada v skupino ravne mehke jeklene zgornje vpenjalne čeljusti. Ravne mehke jeklene čeljusti so namenjene naknadni mehanski obdelavi na premer ali profil obdelovanca. Tako je mogoče pripraviti natančno naleganje za posamično in serijsko proizvodnjo. SFA je namenjen naslednjim nalogam: prilagajanje vpenjalnih površin pri CNC in klasičnem struženju. SFA je ravna mehka zgornja čeljust za individualno pripravo vpenjalnih površin.

Blagovna znamka in šifra izdelka

Proizvajalec: SCHUNK.
Model: SFA.
Vrsta izdelka: ravne mehke jeklene zgornje vpenjalne čeljusti.
Material oziroma konstrukcija: jeklo 15MnCr5, primerno za cementiranje.
Glavno področje uporabe: prilagajanje vpenjalnih površin pri CNC in klasičnem struženju.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.

Opis skupine in uporaba

Glavna značilnost skupine ravne mehke jeklene zgornje vpenjalne čeljusti je prilagoditev načinu vpetja oziroma nosilnemu sistemu. SFA je ravna mehka zgornja čeljust za individualno pripravo vpenjalnih površin. Pri modelu SFA je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je prilagajanje vpenjalnih površin pri CNC in klasičnem struženju.

Ravne mehke jeklene čeljusti so namenjene naknadni mehanski obdelavi na premer ali profil obdelovanca. Tako je mogoče pripraviti natančno naleganje za posamično in serijsko proizvodnjo. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.

Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.

Ključne prednosti

- Naknadna obdelava – struženje kontaktne površine na želeni premer
- Jeklena izvedba – material primeren za cementiranje
- Vsestranska uporaba – izdelava različnih vpenjalnih profilov
- Brušeno ozobljenje – natančna povezava z osnovnimi čeljustmi pri ustrezni izvedbi
- Ponovljivo vpenjanje – ustrezno pripravljene površine izboljšajo naleganje

Tehnični podatki

Proizvajalec: SCHUNK
Model: SFA
Skupina: ravne mehke jeklene zgornje vpenjalne čeljusti
Material / konstrukcija: jeklo 15MnCr5, primerno za cementiranje
Uporaba: prilagajanje vpenjalnih površin pri CNC in klasičnem struženju
Oblika: ravna
Obdelava: možno naknadno struženje naležnih površin
Dobavna enota skupine: običajno komplet treh čeljusti; posebne izvedbe za 2- in 4-čeljustne glave se razlikujejo
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah
Priključne mere: preveriti po tehnični risbi izbrane različice

Lastnosti in področja uporabe

Lastnosti: SFA je ravna mehka zgornja čeljust za individualno pripravo vpenjalnih površin. Model SFA je del skupine ravne mehke jeklene zgornje vpenjalne čeljusti. Ravne mehke jeklene čeljusti so namenjene naknadni mehanski obdelavi na premer ali profil obdelovanca. Tako je mogoče pripraviti natančno naleganje za posamično in serijsko proizvodnjo. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.

Uporaba: Predvidene naloge modela SFA so: prilagajanje vpenjalnih površin pri CNC in klasičnem struženju. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.

Kaj je pri izbiri pomembno

Pri izbiri modela SFA najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.

Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.

Dodatne informacije

Kdaj izbrati mehke čeljusti

Ko je za kakovost obdelave pomembno dobro naleganje in je smiselno čeljusti namensko pripraviti za določen premer ali serijo obdelovancev.

Povezava z osnovnimi čeljustmi

Pri različnih izvedbah je povezovalna geometrija različna. Preveriti je treba ozobljenje oziroma utor in vijačenje ter pritrdilne razmike.

Natančna priprava

Površine je priporočljivo obdelati v vpenjalni glavi ob ustreznem prednapetju, da se zmanjšajo odstopanja po končni namestitvi.

Različice in pravilna namestitev

Model SFA predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.

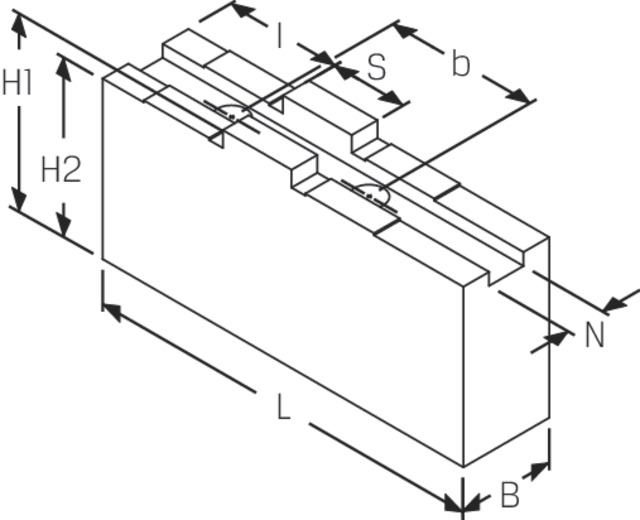

Nazobčenost Utor, Vijačenje
Dolžina 69 mm, 55 mm, 85 mm, 105 mm, 125 mm, 145 mm, 180 mm, 220 mm, 260 mm, 350 mm, 100 mm, 90 mm, 110 mm, 130 mm, 155 mm, 160 mm, 63 mm, 70 mm, 95 mm, 115 mm
Širina 20 mm, 22 mm, 30 mm, 35 mm, 50 mm, 60 mm, 65 mm, 76 mm, 40 mm, 80 mm, 58 mm, 96 mm
Višina 40 mm, 30 mm, 47 mm, 55.5 mm, 60 mm, 80 mm, 90 mm, 118 mm, 150 mm, 100 mm, 120 mm, 180 mm, 45 mm, 115 mm
Razmik med luknjami za vijake 32 mm, 20 mm, 40 mm, 54 mm, 60 mm, 76 mm, 82 mm
Navoj M8, M6, M12, M16, M20
Material Jeklo 16MnCr5 primerno za kaljenje
Znamka SCHUNK

Izberite različico

Dolžina čeljusti v mm:
Širina čeljusti v mm:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:
Slika Šifra Naziv Dolžina čeljusti v mm Širina čeljusti v mm N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
153098 ČELJUSTI VPENJALNE MEHKE SFA 140, SCHUNK / / / 20 mm M8 69 mm 40 mm 32 mm Utor, Vijačenje
Redna cena: 35,69 € brez DDV
Zaloga pri dobavitelju
153099 ČELJUSTI VPENJALNE MEHKE SFA 125, SCHUNK / / / 20 mm M6 55 mm 30 mm 20 mm Utor, Vijačenje
Redna cena: 62,57 € brez DDV
Zaloga pri dobavitelju
153100 SFA 160, AUFSATZBACKEN WEICH, 16MNCR5, KREUZVERS. 85 20 8 20 mm M8 85 mm 40 mm 32 mm Utor, Vijačenje
Redna cena: 33,41 € brez DDV
Zaloga pri dobavitelju
153101 ČELJUSTI VPENJALNE MEHKE 105x22x47mm Typ:SFA 200 (1gar.=3kos) 105 22 10 22 mm M8 105 mm 47 mm 40 mm Utor, Vijačenje
Redna cena: 40,00 € brez DDV
Zaloga pri dobavitelju
153102 ČELJUSTI VPENJALNE MEHKE 125x30x55,5mm Typ:SFA 250 (1gar.=3kos) 125 30 12 30 mm M12 125 mm 55.5 mm 40 mm Utor, Vijačenje
Redna cena: 58,43 € brez DDV
Zaloga pri dobavitelju
153103 ČELJUSTI VPENJALNE MEHKE 145x35x60mm Typ:SFA 315 (1gar.=3kos) 145 35 12 35 mm M12 145 mm 60 mm 54 mm Utor, Vijačenje
Redna cena: 83,04 € brez DDV
Zaloga pri dobavitelju
153104 SFA 400, AUFSATZBACKEN 16MNCR5, KREUZVERSATZ 180 50 18 50 mm M16 180 mm 80 mm 60 mm Utor, Vijačenje
Redna cena: 142,92 € brez DDV
Zaloga pri dobavitelju
153105 SFA 500, AUFSATZBACKEN WEICH, 16MNCR5, KREUZVERS. 220 60 18 60 mm M16 220 mm 90 mm 76 mm Utor, Vijačenje
Redna cena: 377,15 € brez DDV
Zaloga pri dobavitelju
153106 SFA 630, AUFSATZBACKEN WEICH, 16MNCR5, KREUZVERS. 260 65 24 65 mm M20 260 mm 118 mm 82 mm Utor, Vijačenje
Redna cena: 506,54 € brez DDV
Zaloga pri dobavitelju
153108 ČELJUSTI VPENJALNE MEHKE SFA 1000, SCHUNK / / / 76 mm M20 350 mm 150 mm 82 mm Utor, Vijačenje
Redna cena: 682,47 € brez DDV
Zaloga pri dobavitelju
