VHM vijačni svedri za natančno in produktivno vrtanje

VHM vijačni svedri so izdelani iz polne karbidne trdine, zato zagotavljajo visoko togost in dobro stabilnost pri natančnem strojnem vrtanju. Primerni so predvsem za CNC obdelavo, kjer lahko s pravilnim vpetjem in ustreznimi rezalnimi parametri izkoristimo lastnosti karbidnega rezalnega materiala.

Ponudba vključuje različne geometrije, globine vrtanja in premere, od mikro svedrov do izvedb za globoke izvrtine. Pri izbiri moramo uskladiti premer, razmerje xD, dolžino, geometrijo kanalov, prevleko, material obdelovanca in stabilnost obdelovalnega procesa.

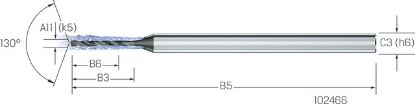

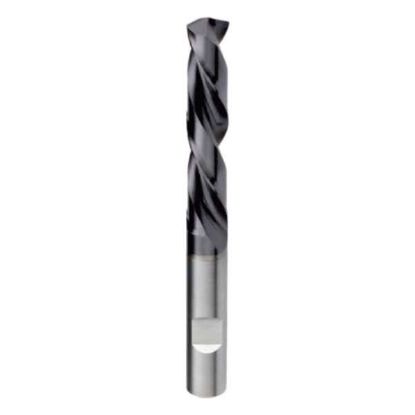

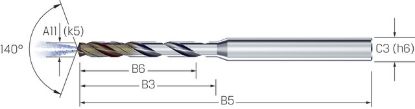

VHM svedri 3xD, 5xD, 8xD in za globoke izvrtine

Pri VHM svedrih je pomembno razmerje med premerom in uporabno globino vrtanja. Oznaka 3xD pomeni globino približno trikratnega premera svedra, 5xD petkratnega in tako naprej.

Na voljo so izvedbe:
- brez kanalov v dolžinah 3xD, 4xD, 5xD in 7xD
- s S-kanali v izvedbah 3xD, 5xD, 7xD, 8xD in 12xD
- izvedbe za globoko vrtanje 15xD, 20xD, 30xD in 40xD

Daljši sveder izberemo samo, kadar ga zahteva globina izvrtine. Krajša izvedba je praviloma toga in manj občutljiva na odklon.

Mikro, ravno dno in kombinirane izvedbe VHM svedrov

Poleg standardnih izvedb ponudba vključuje tudi VHM mikro svedre za zelo majhne premere, svedre z 180° geometrijo za ravno dno ter kombinirana orodja, ki združujejo vrtanje in povrtavanje.

Takšne izvedbe izberemo glede na zahtevano končno geometrijo izvrtine. Pri mikro vrtanju sta posebej pomembna majhen radialni tek in natančno vpetje, pri kombiniranem svedru s povrtalom pa lahko z enim orodjem izvedemo več faz obdelave in ohranimo dobro soosnost.

Preverite izbiro VHM vijačnih svedrov glede na premer, razmerje 3xD–40xD, geometrijo kanalov, prevleko, material obdelovanca in zahtevano natančnost izvrtine.

Kako izbrati pravi VHM vijačni sveder?

Pri izbiri VHM vijačnega svedra ne preverjamo samo premera. Pomembni so tudi zahtevana globina, geometrija kanalov, toleranca, skupna in uporabna dolžina ter prevleka.

Ponudba vključuje neprevlečene različice ter izvedbe s prevlekami, kot so TiAlN, DLC in različne eXedur prevleke. Med standardi so navedeni DIN 6537, DIN 6537K, DIN 6537L in DIN 6539, poleg njih pa tudi izvedbe po tovarniškem standardu.

Pred izbiro zato preverimo:
- material obdelovanca
- zahtevani premer in globino izvrtine
- geometrijo ter dolžino svedra
- vrsto prevleke
- stabilnost stroja in vpenjala
- zahtevano natančnost izvrtine

VHM vijačni svedri pri Fridru

Pri Fridru ponujamo VHM vijačne svedre MIKRON, PREMUS, PRETEC, Stock in Widia v številnih premerih ter izvedbah od mikro vrtanja do globin 40xD.

Pri izbiri vam pomagamo uskladiti premer, dolžino, geometrijo in prevleko s konkretnim materialom ter zahtevami obdelovalnega postopka. Pravilno izbran VHM sveder omogoča stabilno CNC vrtanje, natančno izvrtino in manjšo možnost odklona, obrabe ali loma orodja.

Pogosta vprašanja o VHM vijačnih svedrih

Kako izbrati pravilno razmerje 3xD, 5xD, 8xD ali več pri VHM svedru?

Razmerje xD pove, kako globoko lahko VHM sveder vrta glede na svoj premer. Na primer 5xD pomeni globino približno petkratnega premera orodja. Vedno izberemo najkrajšo izvedbo, ki še omogoča zahtevano globino, saj je krajši sveder praviloma bolj tog in manj občutljiv na odklon ter vibracije.

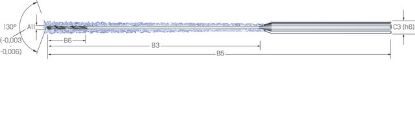

Kdaj je potreben VHM sveder za globoko vrtanje 15xD, 20xD ali več?

Dolgi VHM vijačni svedri so smiselni pri globokih izvrtinah, kjer standardna izvedba ne doseže zahtevane globine. Pri razmerjih 15xD, 20xD, 30xD ali 40xD postanejo ključni pravilno začetno vodenje, učinkovito odvajanje odrezkov, stabilno vpetje in ustrezno hlajenje. Takšnega svedra ne izberemo samo zaradi večje dolžine, če krajša izvedba že zadostuje.

Zakaj je radialni tek pri VHM svedrih tako pomemben?

VHM svedri so zelo togi, vendar manj tolerantni do neporavnanosti in udarnih obremenitev. Prevelik radialni tek povzroči neenakomerno obremenitev rezalnih robov, slabšo natančnost izvrtine in lahko privede do odkrušenja ali loma. Problem: majhen VHM sveder se hitro poškoduje ali lomi. Rešitev: preverite radialni tek, čistost vpenjala, togost vpetja in stabilnost procesa.

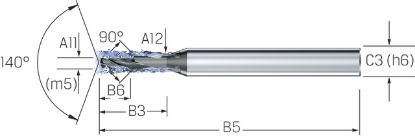

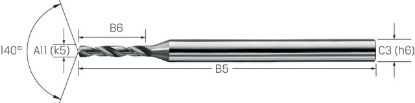

Kdaj izbrati VHM mikro sveder?

VHM mikro svedri so namenjeni izdelavi zelo majhnih in natančnih izvrtin, kjer sta pomembna stabilnost orodja in nadzor rezalnega procesa. Pri mikro vrtanju moramo posebej paziti na radialni tek, čistost vpenjala, pravilno podajanje in odvajanje odrezkov, saj že majhna napaka lahko povzroči poškodbo zelo tankega rezalnega dela.

Kaj je prednost VHM svedra z 180° ravnim dnom?

VHM sveder z ravnim dnom 180° omogoča izdelavo izvrtine z ravno osnovno površino namesto klasične stožčaste geometrije na dnu. Takšna izvedba je uporabna tam, kjer konstrukcija zahteva ravno dno ali kjer želimo zmanjšati dodatno obdelavo po vrtanju. Pri izbiri moramo preveriti, ali je 180° geometrija res zahtevana za konkretno aplikacijo.

Kakšna je prednost kombiniranega VHM svedra s povrtalom?

Kombinirani VHM sveder s povrtalom omogoča vrtanje in dodatno fino obdelavo izvrtine z enim orodjem. To lahko zmanjša število menjav orodij in pomaga ohraniti dobro soosnost med posameznimi fazami. Takšna izvedba je smiselna predvsem pri ponavljajočih se CNC postopkih, kjer potrebujemo natančno dimenzijo in kakovost površine.

Kako izbrati pravo prevleko za VHM vijačni sveder?

Prevleko izberemo glede na material obdelovanca in rezalne pogoje. Pri VHM vijačnih svedrih so na voljo neprevlečene izvedbe ter različice s TiAlN, DLC in drugimi specialnimi prevlekami. TiAlN je primerna za zahtevnejše temperaturne obremenitve, DLC pa je uporabna predvsem pri materialih, kjer želimo zmanjšati trenje in lepljenje materiala na rezalni rob. Problem: material se lepi na rezalni rob. Rešitev: preverite ustrezno prevleko, rezalne pogoje in odvajanje odrezkov.

Zakaj se VHM sveder lahko okruši ali zlomi?

Najpogostejši vzroki so prevelik radialni tek, nestabilno vpetje, bočne sile, neustrezno podajanje ali težave pri odvajanju odrezkov. Ker je VHM sveder zelo trd in tog, slabše prenaša sunkovite obremenitve kot HSS. Če pride do ponavljajočega se loma, najprej preverimo vpetje in stabilnost procesa, šele nato spreminjamo rezalne parametre.

Kako prepoznati, da VHM sveder ni več dovolj oster?

Na obrabo lahko opozorijo povečane rezalne sile, slabša kakovost izvrtine, sprememba premera, več toplote ali slabše odvajanje odrezkov. Pri VHM vijačnem svedru pregledamo oba glavna rezalna roba in konico. Problem: izvrtina začne odstopati od predvidene dimenzije ali osi. Rešitev: preverite obrabo glavnih rezalnih robov, konico in stabilnost vpetja.

Kaj preveriti pred nakupom VHM vijačnega svedra?

Pred nakupom VHM vijačnega svedra preverimo material obdelovanca, zahtevani premer in globino, razmerje xD, geometrijo kanalov, prevleko, način vpetja ter zahtevano kakovost izvrtine. Pri globljem vrtanju preverimo tudi pogoje za odvajanje odrezkov in hlajenje. Pravilna izbira mora biti usklajena s strojem, obdelovancem in konkretnim postopkom, ne samo z nazivnim premerom svedra. Problem: izbran je pravilen premer, vendar napačna dolžina ali prevleka. Rešitev: pred naročilom preverite tudi xD razmerje, geometrijo kanalov, prevleko in pogoje obdelave.
