Kombinirano orodje za vrtanje in struženje z enim sistemom

Kombinirano orodje AKKO AEKR/L je zasnovano za združevanje več postopkov obdelave z enim držalom in ustrezno izmenljivo rezalno ploščico. Sistem omogoča vrtanje, notranje struženje in zunanje struženje, zato je uporaben predvsem tam, kjer želimo zmanjšati število menjav orodja in posamezne operacije izvesti z enotno postavitvijo.

Držala so na voljo v desni in levi izvedbi ter za premere od 8 do 32 mm. Pri izbiri moramo uskladiti premer držala, orientacijo orodja, delovno dolžino, vpenjanje in pravilno velikost XC rezalne ploščice.

Držala AEKR in AEKL za desno ali levo izvedbo

Pri izbiri kombiniranega orodja je pomembna orientacija držala. Oznaka AEKR označuje desno, AEKL pa levo izvedbo. Izbiro prilagodimo smeri obdelave, postavitvi orodja in načinu, kako bo rezalni rob dostopal do obdelovanca.

Držala pokrivajo premere:
- D8, D10, D12, D14 in D16 mm
- D18, D20 in D25 mm
- D32 mm

Oznaka D2.25 v nazivih držal pomeni delovno izvedbo z razmerjem približno 2,25 × D. Pri izbiri zato poleg premera preverimo tudi uporabno dolžino, premer vpenjalnega dela in razpoložljiv prostor za obdelavo.

Kako izbrati pravilno XC rezalno ploščico?

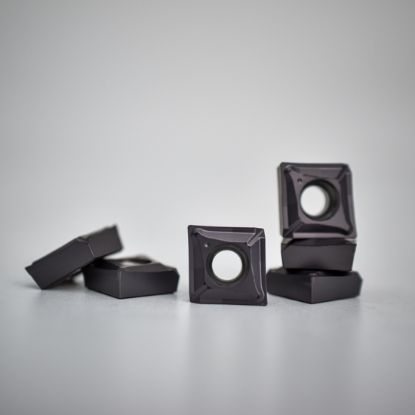

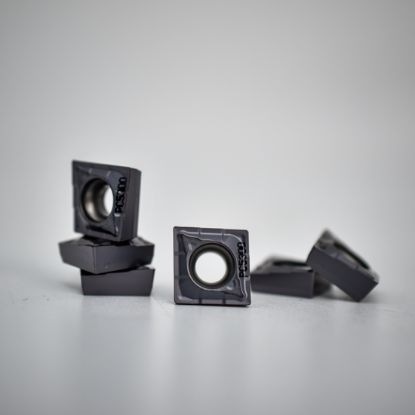

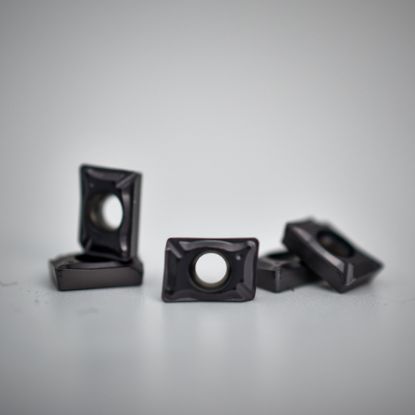

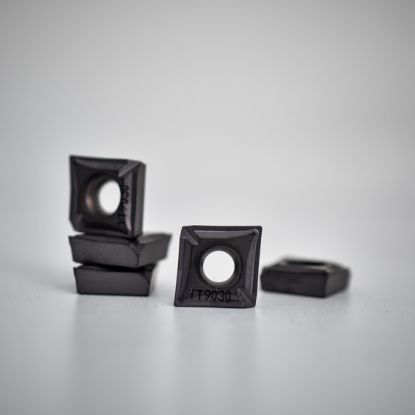

Vsaka dimenzija držala uporablja določeno velikost XC rezalne ploščice. Na primer D8 uporablja XC.. 040104, D16 XC.. 080304, D20 XC.. 10T304, D25 XC.. 130404, izvedba D32 pa XC.. 170504. Ploščice zato vedno izbiramo glede na oznako konkretnega držala in ne samo po njihovi obliki.

Ponudba XC ploščic vključuje več velikosti, kvalitet in geometrij, med drugim oznake XCMT in XCGT. Različne kvalitete omogočajo prilagoditev rezalnega vložka materialu obdelovanca in pogojem rezanja.

Preverite izbiro kombiniranega orodja glede na desno ali levo držalo AEKR/L, premer D8–D32, delovno dolžino, XC ploščico in načrtovane postopke vrtanja ter struženja.

Kaj preveriti pri uporabi kombiniranega orodja?

Ker isto kombinirano orodje uporabljamo za več vrst obdelave, mora biti celotna sestava pravilno izbrana in stabilno vpeta. Držala imajo tudi notranji dovod hladilnega sredstva, kar omogoča dovajanje hladilno-mazalnega sredstva neposredno proti območju rezanja.

Pred obdelavo preverimo predvsem:
- premer in desno ali levo izvedbo držala
- pravilno oznako XC ploščice
- delovno dolžino orodja
- stabilnost in radialni tek vpetja
- material obdelovanca
- rezalne parametre za posamezno operacijo

Kombinirano orodje pri Fridru

Pri Fridru ponujamo kombinirano orodje AKKO AEKR/L ter pripadajoče XC rezalne ploščice za premere od 8 do 32 mm. Sistem omogoča sestavo orodja za vrtanje ter notranje in zunanje struženje.

Pri izbiri vam pomagamo uskladiti izvedbo držala, premer in ustrezno ploščico s konkretno obdelovalno nalogo. Pravilno izbrana kombinacija držala in rezalne ploščice omogoča stabilnejšo obdelavo, manj menjav orodja in bolj ponovljivo izvedbo več zaporednih operacij.

Pogosta vprašanja o kombiniranem orodju

Kdaj je kombinirano orodje smiselnejše od ločenega svedra in stružnega noža?

Kombinirano orodje je smiselno predvsem takrat, ko na istem obdelovancu zaporedno izvajamo vrtanje ter notranje ali zunanje struženje. Ker več operacij izvedemo z enim držalom, zmanjšamo število menjav orodja in čas pozicioniranja. Največ koristi ima tak sistem pri ponavljajočih se CNC postopkih, kjer je pomembna učinkovita in ponovljiva obdelava.

Kakšna je razlika med držaloma AEKR in AEKL?

Oznaka AEKR pomeni desno, AEKL pa levo izvedbo kombiniranega orodja. Izbira je odvisna od smeri podajanja, postavitve orodja na stroju in površine, ki jo želimo obdelati. Napačna orientacija lahko omeji dostop rezalnega roba ali onemogoči pravilno izvedbo načrtovane stružne operacije.

Kako izberemo pravo XC rezalno ploščico za držalo?

Vsaka velikost držala uporablja določeno dimenzijo XC rezalne ploščice, zato ploščic ne izbiramo samo po videzu ali obliki. Preveriti moramo oznako držala in predpisano velikost ploščice, na primer XC.. 040104, XC.. 080304 ali drugo ustrezno izvedbo. Nato kakovost in geometrijo ploščice prilagodimo materialu obdelovanca ter vrsti obdelave. Problem: ploščica je podobne oblike, vendar ne sede pravilno v držalo. Rešitev: vedno preverite oznako držala in predpisano velikost XC ploščice.

Ali lahko z isto rezalno ploščico vrtamo in stružimo?

Pri ustrezno izbranem sistemu je kombinirano orodje zasnovano tako, da ista XC ploščica sodeluje pri različnih operacijah. Vendar morajo biti njena geometrija, kakovost in rezalni parametri primerni za konkretni material. Parametrov za vrtanje zato ne prenašamo samodejno na notranje ali zunanje struženje.

Kako izberemo premer kombiniranega orodja?

Premer izberemo glede na zahtevano izvrtino, dimenzije obdelovanca in razpoložljivo vpetje na stroju. Držala AEKR/L pokrivajo več nazivnih premerov od D8 do D32 mm. Poleg premera preverimo še delovno dolžino, premer vpenjalnega dela in dovolj prostora za varen dostop pri vseh načrtovanih operacijah.

Kaj pomeni oznaka D2.25 pri kombiniranem orodju?

Oznaka D2.25 opisuje dolžinsko izvedbo orodja glede na njegov nazivni premer. Pri takšnem kombiniranem orodju moramo preveriti, ali uporabna dolžina zadostuje za zahtevano globino vrtanja ali notranjega struženja. Problem: izbrano je daljše držalo, čeprav ni potrebno. Rešitev: uporabite samo toliko delovne dolžine, kot jo zahteva obdelava, saj večji previs praviloma zmanjša togost celotne sestave.

Zakaj je notranji dovod hladilnega sredstva pomemben?

Notranji dovod usmeri hladilno-mazalno sredstvo bližje rezalni ploščici in območju nastajanja odrezkov. Pri kombiniranem orodju je to posebej uporabno pri vrtanju in notranjem struženju, kjer je zunanji dostop do rezalnega roba omejen. Učinkovito hlajenje in odvajanje odrezkov pomagata zmanjšati toplotno obremenitev ploščice.

Kaj preverimo, če kombinirano orodje med vrtanjem začne vibrirati?

Najprej preverimo stabilnost vpetja, dolžino previsa, radialni tek in pravilno namestitev XC ploščice. Nato pregledamo rezalni rob ter preverimo hitrost, podajanje in odvajanje odrezkov. Problem: kombinirano orodje vibrira že pri vstopu v material. Rešitev: najprej odpravite mehansko nestabilnost in šele nato spreminjajte rezalne parametre.

Zakaj je treba pri prehodu iz vrtanja na struženje prilagoditi rezalne parametre?

Pri vrtanju in struženju rezalni rob ni obremenjen na enak način. Ko kombinirano orodje po vrtanju uporabimo za notranje ali zunanje struženje, se spremenijo smer podajanja, kontakt rezalnega roba in rezalne sile. Zato hitrost, podajanje in globino reza prilagodimo posamezni operaciji ter materialu obdelovanca.

Kaj moramo preveriti pred nakupom kombiniranega orodja AEKR/L?

Pred izbiro določimo zahtevani premer, desno ali levo izvedbo, potrebno delovno dolžino in postopke, ki jih želimo izvajati. Nato preverimo pravilno velikost XC rezalne ploščice, material obdelovanca, način vpetja in možnosti notranjega hlajenja. Problem: držalo je ustreznega premera, vendar ne ustreza načrtovani operaciji ali ploščici. Rešitev: pred naročilom uskladite premer, AEKR/AEKL izvedbo, delovno dolžino, XC ploščico in postopke vrtanja ter struženja.
