Stružni noži DIN 4975 s HM rezalnim delom za obdelavo kovin

Stružni noži DIN 4975 so ravni koničasti stružni noži z rezalnim delom iz karbidne trdine oziroma HM. Koničasta izvedba omogoča dobro dostopnost rezalnega roba, zato je takšno orodje uporabno pri struženju zunanjih površin, prehodov in drugih mest, kjer potrebujemo natančno vodenje rezalne konice.

V ponudbi Fridro je na voljo izvedba PRETEC z oznako P20. Pri izbiri je pomembno preveriti dimenzije orodja, ustreznost vpenjanja, razpoložljiv prostor ob obdelovancu in pogoje konkretne stružne operacije.

Katere izvedbe stružnih nožev DIN 4975 so na voljo?

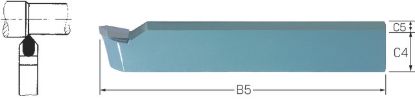

Pri izbiri stružnega noža DIN 4975 moramo najprej preveriti dimenzije orodja in ustreznost vpenjanja na stružnici. Model PRETEC 194220 je na voljo v dveh izvedbah:
- 16 × 10 × 110 mm – kompaktnejša izvedba s skupno dolžino 110 mm
- 20 × 12 × 125 mm – večja izvedba s skupno dolžino 125 mm

Obe različici sta označeni kot HM oziroma Hartmetall in P20. Pri izbiri zato poleg skupne dolžine preverimo tudi dimenzije vpenjalnega dela ter zahteve konkretnega postopka struženja.

Kaj pomeni oznaka DIN 4975 pri stružnem nožu?

DIN 4975:1980-10 je določal izvedbo ravnih koničastih stružnih nožev z rezalno ploščico iz karbidne trdine. Standard je danes umaknjen, zato oznake DIN 4975 ne smemo razumeti kot trenutno veljaven standard.

Oznaka se še vedno uporablja pri označevanju orodij, izdelanih oziroma opredeljenih po tej zgodovinski specifikaciji, zato pomaga pri prepoznavanju ustreznega tipa stružnega noža. Pri izbiri pa moramo poleg oznake DIN vedno preveriti tudi dejanske dimenzije, rezalni material in način uporabe.

Preverite izbiro stružnih nožev DIN 4975 glede na dimenzijo vpenjalnega dela, skupno dolžino, material obdelovanca in način struženja.

Kako izbrati ustrezen stružni nož DIN 4975?

Pred naročilom priporočamo, da preverite predvsem:
- dimenzije vpenjalnega dela
- skupno dolžino stružnega noža
- prostor in način vpenjanja na stroju
- vrsto obdelovanega materiala
- zahtevane pogoje in način struženja

Pravilno usklajene mere so pomembne za stabilno vpetje in nadzor rezalnega roba med obdelavo. Pri izbiri stružnega noža DIN 4975 zato izhajamo iz konkretnega stroja, obdelovanca in obdelovalne operacije, ne zgolj iz oznake DIN.

Za ustrezno izvedbo vam pri Fridru tudi strokovno svetujemo. S tem lažje izberemo orodje, ki ustreza razpoložljivemu držalu, potrebni togosti in načrtovani obdelavi kovin.

Pogosta vprašanja o stružnih nožih DIN 4975

Kaj so stružni noži DIN 4975 in za kaj se uporabljajo?

Stružni noži DIN 4975 so koničasti ravni stružni noži z rezalnim delom iz karbidne trdine. Takšna oblika omogoča usmerjeno delo z rezalno konico pri struženju, kjer sta pomembna dostop do obdelovalnega mesta in nadzor nad potekom reza. Pri uporabi je treba geometrijo orodja vedno uskladiti z vrsto obdelovanca, smerjo obdelave in načinom vpetja.

Za katere vrste stružnih operacij so primerni stružni noži DIN 4975?

Stružni noži DIN 4975 so zaradi koničaste oblike primerni predvsem za operacije, kjer potrebujemo dobro dostopnost rezalne konice in natančno vodenje orodja ob obdelovancu. Uporabljajo se pri vzdolžnem in prečnem struženju, obdelavi zunanjih površin ter prehodov, pri čemer moramo izbiro orodja vedno prilagoditi geometriji obdelovanca, materialu in pogojem rezanja.

Kakšen rezalni material uporabljajo stružni noži DIN 4975?

Ponujeni stružni noži DIN 4975 PRETEC imajo rezalni del iz karbidne trdine oziroma HM in oznako P20. Karbidna trdina je rezalni material, namenjen strojni obdelavi, pri katerem je za učinkovito delo pomembna pravilna kombinacija materiala obdelovanca, hitrosti rezanja, podajanja in globine reza. Samo oznaka rezalnega materiala zato še ne določa optimalnih obdelovalnih parametrov.

Kaj pomeni oznaka P20 pri stružnem nožu DIN 4975?

P20 je oznaka razreda rezalnega materiala na ponujenem orodju PRETEC. Pri izbiri stružnega noža DIN 4975 te oznake ne smemo obravnavati ločeno od materiala obdelovanca in pogojev obdelave. Problem: orodje je izbrano samo po oznaki P20. Rešitev: končne rezalne parametre določite glede na obdelovani material, stabilnost stroja in vpetja ter zahtevano kakovost obdelane površine.

Katere dimenzije stružnih nožev DIN 4975 so na voljo?

Pri Fridru sta stružna noža DIN 4975 PRETEC na voljo v izvedbah 16 × 10 × 110 mm in 20 × 12 × 125 mm. Pri prvi izvedbi sta navedeni meri vpenjalnega dela 16 in 10 mm, skupna dolžina pa znaša 110 mm; pri drugi so mere 20 in 12 mm, skupna dolžina pa 125 mm. Pred naročilom je zato treba preveriti predvsem razpoložljivo vpenjanje na stružnici.

Kako izbrati med izvedbo 16 × 10 × 110 mm in 20 × 12 × 125 mm?

Osnovno merilo je velikost držala oziroma način vpetja na stroju. Stružni nož DIN 4975 mora biti dimenzijsko skladen z razpoložljivim vpenjalnim mestom, saj neustrezna višina ali širina stebla lahko onemogoči pravilno pozicioniranje rezalne konice. Poleg prereza stebla preverimo tudi skupno dolžino in razpoložljiv prostor okoli obdelovanca.

Zakaj je pravilna višina rezalne konice pri struženju pomembna?

Rezalna konica mora biti glede na os obdelovanca nastavljena tako, kot zahteva konkretna stružna operacija. Nepravilna višina lahko spremeni dejansko rezalno geometrijo, poslabša tvorjenje odrezkov ter poveča možnost vibracij ali neenakomerne obrabe. Problem: rezalni rob je stabilno vpet, vendar je površina slabša. Rešitev: preverite natančen položaj rezalnega roba glede na obdelovanec, ne le trdnosti vpetja.

Na kaj moramo biti pozorni pri vpenjanju stružnega noža DIN 4975?

Stružni nož DIN 4975 mora biti v držalu vpet stabilno in s čim manj nepotrebnega previsa, hkrati pa mora ostati dovolj prostora za izvedbo načrtovanega reza. Pred začetkom obdelave preverimo položaj rezalne konice, trdnost vpetja, oddaljenost od vpenjalne glave in možnost varnega gibanja orodja. Nestabilno vpetje se lahko pokaže kot vibriranje, slabša površina ali neenakomerna obremenitev rezalnega roba.

Kako prepoznamo, da je rezalni rob stružnega noža obrabljen?

Na obrabo lahko opozorijo postopno slabšanje kakovosti obdelane površine, večje rezalne sile, sprememba nastajanja odrezkov, vibracije ali vidne poškodbe rezalnega roba. Pri stružnih nožih DIN 4975 je priporočljivo stanje HM rezalnega dela redno vizualno preverjati in ne čakati na večjo poškodbo. Problem: površina se slabša, vzrok pa ni jasen. Rešitev: preverite rezalni rob, rezalne parametre, obdelovani material in stabilnost vpetja.

Kaj je treba preveriti pred nakupom stružnega noža DIN 4975?

Pred nakupom stružnega noža DIN 4975 najprej preverimo zahtevano geometrijo orodja, dimenzije vpenjalnega dela, skupno dolžino, material obdelovanca in način struženja. Pri ponujenih izvedbah PRETEC je posebej pomembna izbira med merama 16 × 10 × 110 mm in 20 × 12 × 125 mm. Problem: oznaka DIN je ustrezna, orodje pa ne sede v držalo. Rešitev: pred naročilom uskladite dimenzije in rezalno izvedbo s konkretnim strojem in obdelovalno nalogo.
