Ploščice za svedre za učinkovito vrtanje z izmenljivimi rezili

Ploščice za svedre so zamenljivi rezalni elementi za vrtalne sisteme na ploščice. Omogočajo, da ob obrabi rezalnega roba zamenjamo samo ploščico, medtem ko osnovno držalo oziroma sveder ostane v uporabi.

Za pravilen rezultat morajo biti oblika, velikost, lomilec in kvaliteta ploščice natančno usklajeni z vrtalnim orodjem, materialom obdelovanca ter pogoji rezanja. Ponudba vključuje ploščice Achteck, Widia in Karnasch.

WCMT, SPMT in sistemske ploščice za različne svedre

Pri izbiri ploščice za sveder najprej določimo sistem oziroma držalo, v katerem bo uporabljena. Ponudba je razdeljena na štiri glavne skupine:
- WCMT, SPMT in TPMT ploščice v različnih velikostih in geometrijah

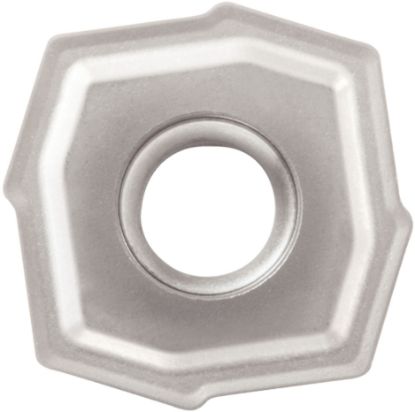

- ploščice TCF za pripadajoče vrtalne sisteme Widia
- ploščice TDM in TDMX za ustrezne svedre Widia
- ostale ploščice za specifične vrtalne izvedbe

Oznake med seboj niso poljubno zamenljive. Tudi ploščici podobne velikosti lahko imata drugačen sedež, geometrijo ali namen uporabe, zato vedno izhajamo iz oznake konkretnega vrtalnega orodja.

Kako izbrati kvaliteto in lomilec ploščice za sveder?

Pri ploščicah za svedre je poleg dimenzije pomembna tudi kvaliteta karbidne trdine in geometrija lomilca. V ponudbi najdemo številne kvalitete, med drugim serije AC, AP in AT pri ploščicah Achteck ter Widia kvalitete, kot so WN10PH, WU20PH, WU25CH, WM15PD in WP40PD.

Izbiro prilagodimo predvsem:
- materialu obdelovanca
- stabilnosti stroja in vpetja
- premeru ter globini vrtanja
- zahtevani rezalni hitrosti in podajanju
- načinu nastajanja in odvajanju odrezkov

Pri WCMT, SPMT in TPMT izvedbah so na voljo tudi različni lomilci, zato samo oznaka oblike ploščice še ni dovolj za pravilno izbiro.

Preverite izbiro ploščic za svedre glede na oznako vrtalnega orodja, obliko ploščice, velikost, kvaliteto, lomilec in material obdelovanca.

Kaj preveriti pri menjavi rezalne ploščice?

Pred namestitvijo nove ploščice za sveder očistimo sedež in preverimo, ali sta naležna površina ter pritrdilni element nepoškodovana. Ploščica mora popolnoma nalegati v predvideni položaj.

Če po menjavi opazimo spremembo premera izvrtine, več vibracij ali slabše odvajanje odrezkov, preverimo:
- pravilno oznako in velikost ploščice
- stanje njenega sedeža
- zanesljivost pritrditve
- obrabo ostalih rezalnih elementov
- uporabljene rezalne parametre

Ploščice za svedre pri Fridru

Pri Fridru ponujamo ploščice za svedre Achteck, Widia in Karnasch za različne sisteme vrtanja na ploščice. Izbor obsega WCMT, SPMT, TPMT, TCF, TDM in TDMX ter druge specifične izvedbe v različnih velikostih, kvalitetah in geometrijah.

Pri izbiri vam pomagamo uskladiti oznako ploščice z vrtalnim orodjem in izbrati ustrezno kvaliteto glede na material ter pogoje obdelave. Pravilno izbrana ploščica omogoča stabilnejše vrtanje, boljše odvajanje odrezkov in daljšo uporabnost osnovnega vrtalnega sistema.

Pogosta vprašanja o ploščicah za svedre

Kako preverimo, katera ploščica ustreza konkretnemu svedru?

Pri izbiri ploščice za sveder vedno izhajamo iz oznake vrtalnega orodja oziroma proizvajalčeve specifikacije. Preverimo obliko ploščice, velikost, debelino, pritrdilno odprtino in predpisano kvaliteto. Oznake, kot so WCMT, SPMT, TPMT, TCF, TDM ali TDMX, niso medsebojno zamenljive samo zato, ker so ploščice na pogled podobne. Napačna izvedba lahko nepravilno nalega v sedež in spremeni geometrijo rezanja.

Kakšna je razlika med ploščicami WCMT, SPMT in TPMT?

Oznake WCMT, SPMT in TPMT označujejo različne osnovne oblike in konstrukcijske značilnosti rezalnih ploščic. WCMT ima drugačno geometrijo kot kvadratna SPMT ali trikotna TPMT, zato posamezna izvedba ustreza določenim vrtalnim sistemom. Pri ploščicah za svedre zato oblike ne izbiramo poljubno, ampak glede na sedež in konstrukcijo konkretnega svedra.

Kako izberemo kvaliteto ploščice glede na material obdelovanca?

Kvaliteto ploščice za sveder prilagodimo skupini materiala, ki ga vrtamo, ter stabilnosti postopka. Različne karbidne kvalitete in prevleke so optimizirane za jekla, nerjavna jekla, lito železo ali druge materiale. Problem: dve ploščici imata enako dimenzijo, vendar se ena hitreje obrablja. Rešitev: preverite kvaliteto, prevleko, material obdelovanca, hitrost rezanja, podajanje in globino vrtanja.

Zakaj je lomilec odrezkov pomemben pri ploščicah za svedre?

Lomilec vpliva na to, kako se odrezek oblikuje, lomi in odvaja iz izvrtine. Neustrezna geometrija lahko povzroči dolge odrezke, njihovo nabiranje v utoru ali povečano obremenitev rezalnega roba. Pri ploščicah za svedre zato lomilec uskladimo z materialom, podajanjem in stabilnostjo obdelave, posebej pri globljih izvrtinah, kjer je odvajanje odrezkov zahtevnejše.

Ali lahko na istem svedru uporabimo ploščice različnih kvalitet?

Pri določenih vrtalnih sistemih z notranjo in zunanjo rezalno ploščico se lahko uporabljata različni geometriji ali kvaliteti, ker oba rezalna roba nista obremenjena enako. Vendar takšne kombinacije ne določamo samostojno. Upoštevati moramo priporočila proizvajalca za konkretno držalo, saj napačna kombinacija lahko povzroči neenakomerno obrabo ali slabšo kakovost izvrtine.

Kako prepoznamo, da je ploščico za sveder treba zamenjati?

Na obrabo opozarjajo večje rezalne sile, slabše odvajanje odrezkov, sprememba premera ali površine izvrtine, povečane vibracije in vidna obraba oziroma odkruški na rezalnem robu. Ploščico za sveder je smiselno zamenjati pred večjo poškodbo, saj lahko zlomljen vložek poškoduje tudi sedež ploščice ali samo telo svedra.

Zakaj je treba sedež ploščice pred menjavo dobro očistiti?

Med ploščico in njenim sedežem ne smejo ostati odrezki, umazanija ali ostanki materiala. Že majhen delec lahko ploščico za sveder dvigne iz pravilnega položaja, spremeni višino rezalnega roba in povzroči neenakomerno obremenitev. Problem: po menjavi ploščice se pojavijo vibracije ali odstopanje premera. Rešitev: pred montažo očistite naležne površine ter preverite stanje vijaka in sedeža.

Kaj preverimo, če se nova ploščica zelo hitro odkruši?

Najprej preverimo, ali je izbrana pravilna ploščica za sveder in ali je kakovost primerna za obdelovani material. Nato pregledamo njeno pritrditev, stanje sedeža, radialni tek, stabilnost obdelovanca ter rezalne parametre. Problem: nova ploščica se hitro odkruši. Rešitev: preverite podajanje, vibracije, prekinjen rez, pravilno namestitev rezalnega vložka in stabilnost celotnega sistema.

Zakaj se lahko po menjavi ploščice spremeni premer izvrtine?

Če je nova ploščica za sveder pravilne oznake, bi morala v sedežu zavzeti predviden položaj. Odstopanje premera lahko kaže na nečist ali poškodovan sedež, nepravilno zategnjeno ploščico, radialni tek orodja ali obrabo drugega rezalnega elementa. Pri svedrih z več ploščicami zato pregledamo celotno rezalno sestavo, ne samo novo zamenjani vložek.

Kaj moramo vedeti pred naročilom ploščic za svedre?

Pred naročilom preverimo natančno oznako svedra oziroma držala, zahtevano obliko in velikost ploščice, material obdelovanca ter trenutno uporabljeno kvaliteto in lomilec. Pri ploščicah za svedre Widia, Achteck in Karnasch je pomembna predvsem sistemska združljivost, zato je najbolje izhajati iz oznake obstoječe ploščice ali tehničnih podatkov vrtalnega orodja. Problem: ploščica je podobna obstoječi, vendar ni sistemsko združljiva. Rešitev: pred naročilom preverite natančno oznako svedra, oznako ploščice, kvaliteto in lomilec.
