Trde notranje vpenjalne čeljusti SZI, jeklene – SCHUNK
Trde notranje vpenjalne čeljusti SZI dobavitelja SCHUNK so namenjene zanesljivemu in stabilnemu vpenjanju obdelovancev po notranjem premeru v stružnih vpenjalnih glavah. Izdelane so iz kakovostnega kaljenega jekla 16MnCr5, ki zagotavlja visoko odpornost proti obrabi in dolgo življenjsko dobo. Posebna krempljasta zasnova s koničastim ozobljenjem omogoča močan oprijem notranje površine obdelovanca in učinkovit prenos visokih vrtilnih momentov med obdelavo. Zaradi optimizirane konstrukcije z zmanjšano maso so primerne tudi za zahtevnejše stružne postopke, kjer so pomembni visoke rezalne hitrosti, stabilnost vpenjanja in produktivnost.
Blagovna znamka in šifra izdelka
Dobavitelj: SCHUNK.
Model / skupina izdelkov: SZI.
Tip izdelka: trde notranje vpenjalne čeljusti.
Izvedba: jeklene, kaljene, s krempljastim ozobljenjem.
Material: jeklo 16MnCr5.
Namen: notranje vpenjanje obdelovancev z visokimi zahtevami glede oprijema in prenosa vrtilnega momenta.
Opis skupine in uporaba
Trde notranje vpenjalne čeljusti SCHUNK SZI so zasnovane za vpenjanje obdelovancev po notranjem premeru, kjer je potreben posebej zanesljiv oprijem med zahtevnejšimi postopki struženja. Njihova značilnost je posebna krempljasta geometrija s koničastim ozobljenjem, ki med vpenjanjem prodre v notranjo površino obdelovanca in ustvari močno mehansko povezavo med čeljustjo in materialom.
Pri notranjem vpenjanju se čeljusti razpirajo proti notranji površini obdelovanca. Takšen način je posebej uporaben pri obdelavi obročev, puš, votlih komponent in drugih izdelkov z notranjo odprtino, kjer je potrebno omogočiti dostop do zunanjih površin za nadaljnjo obdelavo.
Krempljasto ozobljenje zagotavlja oblikovni oprijem, ki omogoča učinkovit prenos visokih vrtilnih momentov in zmanjšuje nevarnost zdrsa obdelovanca med struženjem. Zaradi tega so čeljusti primerne za zahtevnejše obdelovalne postopke, pri katerih nastajajo visoke rezalne sile, predvsem pri grobi obdelavi in odstranjevanju večjih količin materiala.
Čeljusti so izdelane iz jekla 16MnCr5, ki je dodatno toplotno obdelano s cementiranjem oziroma površinskim kaljenjem. Utrjene kontaktne površine zagotavljajo visoko odpornost proti obrabi, predvsem na območju vpenjalnih zob, ki so med uporabo izpostavljeni velikim mehanskim obremenitvam.
Posebna konstrukcija z zmanjšano maso in optimizirano vpenjalno konturo pomaga zmanjševati centrifugalne obremenitve med vrtenjem vpenjalne glave. Takšna izvedba prispeva k učinkovitemu vpenjanju tudi pri zahtevnejših rezalnih pogojih, ob upoštevanju omejitev vpenjalne glave in izbrane izvedbe čeljusti.
Model SZI vključuje različne dimenzijske izvedbe, ki omogočajo prilagoditev različnim velikostim vpenjalnih glav in območjem notranjega vpenjanja. Zaradi možnosti kombiniranja z ustreznimi osnovnimi in vmesnimi čeljustmi omogoča široko uporabo pri različnih proizvodnih nalogah.
Ključne prednosti
- Močan krempljast oprijem – koničasto ozobljenje prodre v notranjo površino obdelovanca in omogoča zanesljivo vpenjanje.
- Notranje vpenjanje – omogoča vpenjanje po notranjem premeru in dostop do zunanjih površin obdelovanca.
- Visok prenos vrtilnega momenta – oblikovni oprijem omogoča stabilno obdelavo tudi pri večjih rezalnih obremenitvah.
- Kaljeno jeklo 16MnCr5 – zagotavlja visoko odpornost proti obrabi in dolgo življenjsko dobo.
- Primerne za zahtevno struženje – učinkovito vpenjanje pri grobi obdelavi in visokih rezalnih silah.
- Možnost višjih pomikov – pri ustreznih izvedbah dodatna tretja vrsta zob omogoča večjo zmogljivost obdelave.
- Zmanjšana masa čeljusti – optimizirana konstrukcija zmanjšuje centrifugalne obremenitve med vrtenjem.
- Visoka odpornost vpenjalnih zob – kaljene kontaktne površine zmanjšujejo obrabo pri ponavljajočem se vpenjanju.
- Prilagodljiva območja vpenjanja – različne izvedbe omogočajo izbiro glede na notranji premer obdelovanca.
- Modularna zasnova – možnost kombiniranja ustreznih osnovnih, vmesnih in zgornjih čeljusti.
- Profesionalna uporaba – primerne za CNC struženje, serijsko proizvodnjo in zahtevnejše kovinskopredelovalne postopke.
Tehnični podatki
Dobavitelj: SCHUNK.
Model / skupina: SZI.
Tip izdelka: trde notranje vpenjalne čeljusti.
Izvedba: krempljaste, kaljene, z zmanjšano maso.
Material: jeklo 16MnCr5.
Toplotna obdelava: cementirano oziroma površinsko kaljeno jeklo.
Način vpenjanja: notranje vpenjanje z razpiranjem čeljusti proti notranji površini obdelovanca.
Vpenjalna površina: s koničastim krempljastim ozobljenjem.
Način oprijema: oblikovni oprijem s prodiranjem zob v površino obdelovanca.
Prenos vrtilnega momenta: primeren za visoke obremenitve pri struženju.
Konstrukcija: optimizirana oblika z zmanjšano maso.
Vpenjalni zobje: kaljeni, odporni proti obrabi.
Dodatna izvedba: pri ustreznih velikostih vpenjalnih glav od premera 200 mm dodatna tretja vrsta zob za večjo rezalno zmogljivost.

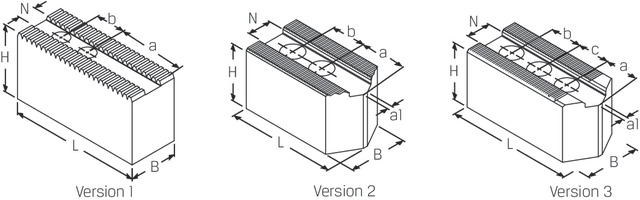

Dimenzije: različne izvedbe glede na izbrano različico.
Območje vpenjanja: odvisno od izbrane izvedbe in vpenjalne glave.
Dobavna enota: komplet 3 čeljusti.
Nasloni za obdelovance: niso vključeni v dobavo.
Področje uporabe: stružne vpenjalne glave, CNC struženje, notranje vpenjanje, groba obdelava in obdelava z visokimi rezalnimi silami.
Posebna krempljasta zasnova in možnosti vpenjanja
Model SZI se od običajnih trdih stopničastih vpenjalnih čeljusti razlikuje predvsem po posebnem koničastem ozobljenju, ki je namenjeno močnemu oprijemu notranje površine obdelovanca. Krempljasti zobje med vpenjanjem prodrejo v material in ustvarijo oblikovno povezavo, ki omogoča prenos visokih obremenitev.
Notranji krempljast oprijem:
Koničasti zobje zagotavljajo zanesljivo mehansko povezavo z notranjo površino obdelovanca. Takšna izvedba zmanjšuje nevarnost zdrsa in omogoča uporabo pri obdelovalnih postopkih, kjer nastajajo visoke tangencialne rezalne sile.
Obdelava z visokimi rezalnimi parametri:
Zanesljiv oprijem omogoča uporabo zahtevnejših rezalnih parametrov, kadar to dopuščajo material obdelovanca, zmogljivost stroja, vpenjalni sistem in uporabljeno rezalno orodje. Pri ustreznih izvedbah za vpenjalne glave premera od 200 mm naprej dodatna tretja vrsta zob omogoča uporabo višjih pomikov in večje količine odvzetega materiala.
Optimizirana masa:
Konstrukcija z zmanjšano maso prispeva k zmanjšanju centrifugalnih obremenitev med vrtenjem. To je pomembno pri višjih vrtljajih, kjer centrifugalne sile vplivajo na obremenitve čeljusti in dejanske pogoje vpenjanja.
Modularnost vpenjalnega sistema:
Različne dimenzijske izvedbe in možnosti kombiniranja z ustreznimi osnovnimi ter vmesnimi čeljustmi omogočajo prilagoditev različnim notranjim premerom obdelovancev. SCHUNK navaja, da lahko kombiniranje sistemskih komponent razširi možnosti uporabe standardnega programa za do 50 %, kar omogoča večjo prilagodljivost in boljšo izkoriščenost vpenjalne opreme.
Lastnosti in področja uporabe
Lastnosti:
Trde notranje vpenjalne čeljusti SCHUNK SZI odlikuje robustna konstrukcija iz kaljenega jekla 16MnCr5, posebno krempljasto ozobljenje in optimizirana oblika z zmanjšano maso. Koničasti vpenjalni zobje prodrejo v notranjo površino obdelovanca in omogočajo oblikovni oprijem, kar zagotavlja učinkovit prenos visokih vrtilnih momentov ter stabilnost pri zahtevnejši obdelavi. Kaljene kontaktne površine zmanjšujejo obrabo in prispevajo k dolgi življenjski dobi čeljusti. Zmanjšana masa pomaga omejevati centrifugalne obremenitve, različna območja vpenjanja in možnost kombiniranja z drugimi sistemskimi čeljustmi pa omogočajo prilagodljivo uporabo pri različnih proizvodnih nalogah. Posebna zasnova je primerna za aplikacije, kjer je poleg stabilnega vpetja pomembna tudi visoka produktivnost obdelave.
Uporaba:
Model SZI je primeren za CNC stružnice, klasične stružnice, orodjarne, serijsko proizvodnjo, težjo kovinskopredelovalno industrijo in druga proizvodna okolja, kjer je potrebno zanesljivo notranje vpenjanje obdelovancev. Uporablja se predvsem pri obdelavi obročev, puš, votlih cilindričnih komponent in drugih kovinskih surovcev z ustrezno notranjo odprtino. Posebej uporaben je pri grobem struženju zunanjih površin, obdelavi z visokimi pomiki in odstranjevanju večjih količin materiala, kjer mora notranje vpetje zagotavljati učinkovit prenos vrtilnega momenta. Zaradi koničastega ozobljenja je najprimernejši za obdelovance, pri katerih so manjše poškodbe notranje vpenjalne površine dovoljene.
Kaj je pri izbiri pomembno
Pri izbiri trdih notranjih vpenjalnih čeljusti SZI je pomembno preveriti tip in velikost stružne vpenjalne glave, združljivost z osnovnimi čeljustmi, način pritrditve, zahtevano območje notranjega vpenjanja in dimenzije obdelovanca. Ker model vključuje različne dimenzijske izvedbe, je treba pred naročilom preveriti ustreznost izbrane različice glede na obstoječi vpenjalni sistem.
Posebno pozornost je treba nameniti krempljastemu ozobljenju. Koničasti zobje namenoma prodrejo v notranjo površino obdelovanca, zato so čeljusti SZI posebej primerne za vpenjanje surovcev oziroma obdelovancev, pri katerih manjše poškodbe kontaktne površine niso problematične. Za končno obdelane, občutljive ali tankostenske komponente, kjer vpenjalne sledi niso dovoljene, je praviloma primernejša drugačna vrsta vpenjalnih čeljusti.
Pri notranjem vpenjanju je pomembno upoštevati tudi debelino stene obdelovanca in obremenitve, ki nastanejo zaradi razpiranja čeljusti. Prevelika vpenjalna sila lahko povzroči deformacijo ali poškodbo votlih obdelovancev, zato jo je treba prilagoditi materialu, notranjemu premeru, debelini stene in zahtevam obdelovalnega procesa.
Pri obdelavi z visokimi rezalnimi silami je treba pravilno določiti potrebno vpenjalno silo glede na rezalne parametre, geometrijo in maso obdelovanca. Oblikovni oprijem omogoča učinkovit prenos vrtilnega momenta, vendar je treba vedno upoštevati omejitve vpenjalne glave in dovoljene obremenitve čeljusti.
Pri višjih vrtljajih je treba upoštevati centrifugalne sile in njihov vpliv na vpenjalni sistem. Čeprav ima model SZI optimizirano konstrukcijo z zmanjšano maso, je treba največje dovoljene vrtljaje določiti glede na dejansko vpenjalno konfiguracijo, dimenzije obdelovanca in navodila proizvajalca.
Za varno in zanesljivo uporabo je treba zagotoviti pravilno pritrditev čeljusti, ustrezno naleganje na osnovne čeljusti ter redno preverjati stanje krempljastega ozobljenja. Pri načrtovanju obdelave je treba upoštevati dovoljeno vpenjalno silo, največje dovoljene vrtljaje, obremenitve med rezanjem in navodila proizvajalca SCHUNK za varen ter učinkovit vpenjalni proces.
