NC svedri na ploščice za prilagodljivo CNC obdelavo

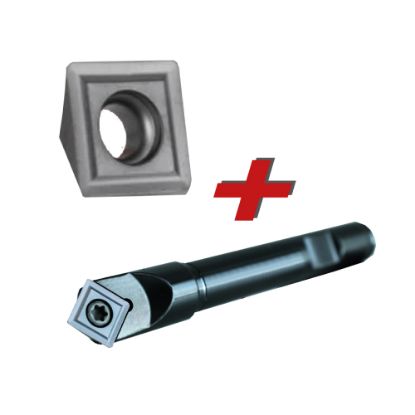

NC svedri na ploščice združujejo stabilno držalo in zamenljivo rezalno ploščico, zato ob obrabi rezalnega roba ni treba menjati celotnega orodja. Glede na izbrano geometrijo jih uporabljamo za natančno NC navrtanje, centriranje in druge obdelave, kot so posnemanje robov ali graviranje.

Sistem je posebej uporaben tam, kjer želimo eno držalo uporabljati z namensko izbrano rezalno ploščico. V ponudbi Fridro so na voljo NC svedri na ploščice Jimmore z različnimi koti, premeri držal in pripadajočimi rezalnimi ploščicami za natančno CNC obdelavo.

Izmenljive ploščice za hitro obnovo rezalnega roba

Glavna posebnost NC svedrov na ploščice je ločeno držalo in rezalni vložek. Ko se rezalni rob obrabi, zamenjamo ustrezno ploščico in ohranimo osnovno orodje. Tako lahko zmanjšamo potrebo po menjavi celotnega svedra in lažje vzdržujemo enako geometrijo orodja pri ponavljajočih se CNC operacijah.

Pri izbiri morata biti držalo in ploščica natančno usklajena. Na strani so navedene kompatibilne ploščice:
- V04506T1W06-2032 za 45° izvedbo
- V06006T1W06-2032 za 60° izvedbo
- N9MT11T3CT-NC40 za ustrezne večje NC izvedbe

Različni koti NC svedrov za različne obdelovalne naloge

Kot rezalnega dela določa geometrijo, ki jo z orodjem izdelamo. Ponudba vključuje izvedbe s 45° in 60° kotom, med izdelki pa najdemo tudi 90° NC orodje. Zato izbire ne določamo samo glede na premer držala, ampak predvsem glede na zahtevano obliko obdelave.

Orodja z ustrezno ploščico lahko glede na izvedbo uporabljamo za:
- NC navrtanje in določanje začetne pozicije
- posnemanje robov
- izdelavo poševnih oziroma V-oblikovanih površin
- graviranje
- druge postopke, ki ustrezajo geometriji uporabljene ploščice

Preverite izbiro NC svedrov na ploščice glede na kot, držalo, oznako ploščice in CNC operacijo.

Kako izbrati NC sveder na ploščice?

Pri NC svedru na ploščice najprej določimo potrebno geometrijo reza, nato pa izberemo ustrezno držalo in ploščico. Na strani so navedeni premeri držal 6, 12 in 16 mm ter skupne dolžine 40 in 100 mm.

Pred naročilom preverimo predvsem:
- zahtevani kot obdelave
- premer in način vpetja držala
- skupno dolžino orodja
- oznako kompatibilne ploščice
- material obdelovanca
- stabilnost CNC stroja in vpetja

Napačna ploščica ni zamenljiva samo zato, ker je dimenzijsko podobna, zato se vedno ravnamo po oznaki, predpisani za konkretno držalo.

Stabilno vpetje za natančno NC obdelavo

Pri delu mora biti NC sveder na ploščice vpet čim bolj togo in z najmanjšim potrebnim previsom. Preverimo tudi pravilen sedež ploščice ter pritrditev vijaka. Nečist naležni sedež, nepravilno nameščena ploščica ali radialni tek lahko vplivajo na natančnost, kakovost površine in obremenitev rezalnega roba.

Pri ponavljajočih se CNC operacijah je priporočljivo preveriti tudi stanje držala, vijaka in naležne površine, saj se lahko tudi pri pravilno izbrani ploščici kakovost obdelave poslabša, če vložek ne nalega pravilno.

NC svedri na ploščice pri Fridru

Pri Fridru ponujamo NC svedre na ploščice Jimmore z različnimi koti, dimenzijami držal in pripadajočimi rezalnimi ploščicami. Pri izbiri pomagamo uskladiti držalo, kot in oznako ploščice s konkretno CNC operacijo, da je sestava orodja primerna za zahtevano geometrijo in način obdelave.

Pravilno izbran sistem omogoča hitro obnovo rezalnega roba, večjo prilagodljivost pri obdelavi in stabilno kakovost pri postopkih, kot so NC navrtanje, posnemanje robov, graviranje ali izdelava V-profilov.

Pogosta vprašanja o NC svedrih na ploščice

Kako preverimo, katera rezalna ploščica ustreza posameznemu NC svedru?

Pri NC svedrih na ploščice mora biti rezalna ploščica konstrukcijsko združljiva z držalom, zato podobna oblika ali dimenzija sama po sebi ni dovolj. Pri ponudbi Jimmore so za posamezne izvedbe navedene konkretne oznake, na primer V04506T1W06-2032, V06006T1W06-2032 in N9MT11T3CT-NC40. Pred naročilom zato vedno preverimo oznako držala in predpisano ploščico, saj napačen vložek lahko nepravilno nalega na sedež ali spremeni geometrijo rezanja.

Kako izberemo med NC svedrom s kotom 45°, 60° in 90°?

Kot NC svedra na ploščice izberemo glede na geometrijo, ki jo želimo izdelati. Izvedbi 45° in 60° sta uporabni za različne stožčaste obdelave, posnemanje oziroma izdelavo V-profilov, medtem ko 90° izvedba ustreza postopkom, kjer potrebujemo takšen vključeni kot. Problem: izbran je ustrezen premer držala, vendar napačen kot obdelave. Rešitev: kot orodja določite na podlagi tehnične risbe in zahtevane oblike, ne samo glede na premer izvrtine.

Kdaj je NC sveder z izmenljivo ploščico smiselnejši od polnega svedra?

NC sveder na ploščice je posebej smiseln pri ponavljajočih se CNC operacijah, kjer želimo po obrabi zamenjati samo rezalni vložek in ohraniti držalo. Tak sistem olajša obnovo rezalnega roba ter zmanjša potrebo po menjavi celotnega orodja. Pri manjšem številu obdelav ali zelo majhnih dimenzijah pa je treba prednost sistema oceniti glede na konkretno aplikacijo.

Kako izberemo pravilen premer držala NC svedra na ploščice?

Premer držala mora ustrezati vpenjalnemu sistemu stroja ter zagotavljati dovolj togo vpetje. Pri NC svedrih na ploščice so na voljo držala premera 6, 12 in 16 mm. Poleg premera preverimo tudi skupno dolžino orodja in razpoložljiv prostor okoli obdelovanca, saj je cilj uporabiti čim bolj stabilno postavitev z najmanjšim potrebnim previsom.

Kaj moramo preveriti pri menjavi rezalne ploščice?

Pred namestitvijo nove ploščice očistimo naležni sedež in preverimo, da na njem ni odrezkov ali drugih nečistoč. Pri NC svedru na ploščice mora vložek popolnoma nalegati na predvideno površino in biti pravilno pritrjen. Problem: po menjavi ploščice se pojavi radialno odstopanje. Rešitev: preverite čistost sedeža, pravilno naleganje vložka in pritrditev vijaka.

Ali po menjavi ploščice ostane nastavitev NC svedra enaka?

Konstrukcija NC svedra na ploščice je namenjena ponovni uporabi istega držala, vendar je po menjavi rezalnega vložka vseeno smiselno preveriti pravilno naleganje ploščice in po potrebi pozicijo orodja. Če ploščica ni pravilno nameščena ali sedež ni čist, se lahko spremeni dejanski položaj rezalnega roba in s tem rezultat obdelave.

Zakaj lahko NC sveder na ploščice začne vibrirati?

Vibracije so lahko posledica prevelikega previsa, premalo togega vpetja, nepravilno nameščene ploščice, obrabljenega rezalnega roba ali neustreznih rezalnih parametrov. Problem: orodje začne vibrirati kljub novi ploščici. Rešitev: najprej preverite mehansko postavitev, sedež ploščice, pritrditev in previs orodja, šele nato prilagajajte hitrost, podajanje in druge parametre obdelave.

Ali lahko isti NC sveder na ploščice uporabljamo za centriranje in posnemanje robov?

Odvisno od geometrije držala in uporabljene rezalne ploščice. Posamezni NC svedri na ploščice so zasnovani tako, da jih lahko uporabljamo za več sorodnih operacij, na primer NC navrtanje, posnemanje, graviranje ali izdelavo V-profilov. Vedno pa moramo preveriti kot orodja in dovoljeno uporabo konkretne kombinacije držala in ploščice.

Kdaj je treba rezalno ploščico zamenjati?

Na obrabo lahko opozorijo slabša kakovost površine, sprememba dimenzije obdelave, povečane rezalne sile, vibracije ali vidno poškodovan rezalni rob. Pri NC svedrih na ploščice je priporočljivo vložek zamenjati, preden pride do večjega okrušenja, saj lahko poškodovana ploščica obremeni tudi njen sedež oziroma samo držalo.

Kaj preverimo, če po menjavi ploščice kakovost obdelave ni več enaka?

Najprej preverimo, ali je v NC svedru na ploščice nameščena pravilna oznaka vložka in ali ploščica popolnoma nalega na očiščen sedež. Nato preverimo pritrditev, radialni tek, previs orodja in stanje držala. Problem: po menjavi ploščice je površina slabša kot prej. Rešitev: preverite pravilno oznako ploščice, čistočo sedeža, naleganje vložka, pritrditev in rezalne parametre.
