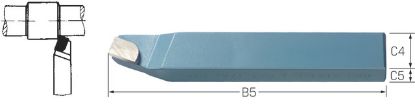

Stružni noži DIN 4971 s HM-ploščico za zunanje struženje

Stružni noži DIN 4971 so ravna desna stružna orodja za zunanjo obdelavo obdelovancev. Po mednarodni razvrstitvi ustrezajo obliki ISO 1. Sestavljeni so iz jeklenega držala s kvadratnim presekom in prispajkane rezalne ploščice iz karbidne trdine. Takšna konstrukcija združuje togost jeklenega držala z obrabno odpornostjo HM-rezalnega dela.

V ponudbi Fridro so na voljo stružni noži DIN 4971 PRETEC v dveh materialnih izvedbah rezalne ploščice: P20 in K10/K20. Obe izvedbi sta desni ter sta dobavljivi v šestih velikostih držala. Pravilna izbira je odvisna predvsem od materiala obdelovanca, dimenzije ležišča v držalu stroja in zahtevanih pogojev obdelave.

Kaj določata standard DIN 4971 in oblika ISO 1?

Standard DIN 4971 določa osnovno obliko ravnega zunanjega stružnega noža s kvadratnim držalom. Primerljiva mednarodna oznaka je ISO 1. Ravna izvedba omogoča stabilno vpetje in neposreden dostop do zunanje površine obdelovanca, zato jo uporabljamo predvsem pri vzdolžnem zunanjem struženju.

Ponujeni stružni noži DIN 4971 so desni. To pomeni, da je geometrija rezalnega dela prilagojena običajnemu pomiku orodja z desne proti levi oziroma proti vpenjalni glavi. Pred vpetjem vedno preverimo dejansko smer pomika in položaj rezalnega roba, saj desnega noža ne moremo samodejno uporabiti kot levo izvedbo.

Orodje je dobavljeno z že izdelano in prispajkano HM-ploščico. Ne gre za surovec, na katerem bi morali v celoti izdelati novo geometrijo, niti za držalo z mehansko pritrjeno menjalno ploščico. Rezilni rob lahko po potrebi previdno nabrusimo, vendar mora pri tem ostati ohranjena pravilna geometrija ploščice.

Kako izbrati med izvedbama P20 in K10/K20?

Pri stružnih nožih DIN 4971 je geometrija obeh izvedb enaka, razlikuje pa se kakovost karbidne trdine. Oznaki P in K se nanašata na skupino materiala obdelovanca, zato noža ne izbiramo samo glede na dimenzijo držala.

P20 je namenjen predvsem struženju jekel. Gre za srednje območje skupine P, ki je primerno za splošno obdelavo jeklenih obdelovancev pri stabilnih pogojih. Končne rezalne parametre prilagodimo vrsti jekla, trdoti, globini reza, podajanju in togosti stroja.

K10/K20 je namenjen predvsem obdelavi litega železa. Različne vrste litine nimajo enake obdelovalnosti, zato moramo upoštevati, ali obdelujemo sivo, nodularno ali drugo litino, ter preveriti trdoto in strukturo dejanskega materiala.

Pri izbiri upoštevamo:
- material in trdoto obdelovanca
- neprekinjen ali prekinjen potek reza
- zahtevano globino reza in podajanje
- togost stroja, držala in obdelovanca
- zahtevano kakovost površine
- stanje in geometrijo HM-rezalnega roba

Oznaka kakovosti karbidne trdine je začetno merilo. Sama po sebi ne določa optimalne hitrosti rezanja, saj so parametri odvisni tudi od premera obdelovanca, vpetja in dejanske obremenitve rezila.

Preverite izbiro stružnih nožev DIN 4971 glede na material obdelovanca, kakovost HM-ploščice, velikost držala in pravilno nastavitev rezalnega roba.

Katere dimenzije stružnih nožev DIN 4971 so na voljo?

Obe materialni izvedbi ponujamo v šestih velikostih kvadratnega držala. Z večanjem preseka se povečata tudi skupna dolžina noža in velikost prispajkane HM-ploščice:
- 10 × 10 mm – skupna dolžina 90 mm, HM-ploščica A8
- 12 × 12 mm – skupna dolžina 100 mm, HM-ploščica A10
- 16 × 16 mm – skupna dolžina 110 mm, HM-ploščica A12
- 20 × 20 mm – skupna dolžina 125 mm, HM-ploščica A16
- 25 × 25 mm – skupna dolžina 140 mm, HM-ploščica A20
- 32 × 32 mm – skupna dolžina 170 mm, HM-ploščica A25

Dimenzijo stružnega noža DIN 4971 uskladimo z ležiščem v držalu in razpoložljivim območjem nastavitve višine. Večji presek praviloma zagotavlja večjo togost, vendar ni primeren, če zaradi višine držala rezalnega roba ne moremo poravnati z osjo obdelovanca.

Pri izbiri preverimo tudi skupno dolžino. Nož mora biti v držalu podprt na dovolj veliki površini, izpetje pa naj bo omejeno na dolžino, ki še omogoča varen dostop do obdelovanca.

Pravilno vpetje in nastavitev rezalnega roba

Stružne nože DIN 4971 vpnemo tako, da kvadratno držalo nalega na čiste in nepoškodovane podporne površine. Vpenjalni vijaki morajo obremenitev razporediti enakomerno. Premajhna naležna površina ali predolgo izpetje povečata možnost vibracij, odmika rezila in slabše obdelane površine.

Rezalni rob nastavimo v višino osi obdelovanca. Če je previsoko ali prenizko, se spremenijo dejanski rezalni koti, poveča se obremenitev ploščice in poslabša odvajanje odrezkov. Pred začetkom obdelave preverimo tudi:
- ali je HM-ploščica trdno spojena z držalom
- ali na rezalnem robu ni razpok ali izkrhanih delov
- ali je nož pravilno usmerjen glede na pomik
- ali obdelovanec in držalo omogočata varen odmik
- ali so parametri prilagojeni materialu in velikosti noža

Pri pojavu vibracij najprej zmanjšamo izpetje ter preverimo stabilnost vpetja. Povečevanje obremenitve brez odprave vzroka lahko pospeši obrabo ali povzroči krušenje karbidne ploščice.

Stružni noži DIN 4971 pri Fridru

Pri Fridru ponujamo stružne nože DIN 4971 PRETEC v izvedbah P20 in K10/K20 ter s kvadratnimi držali od 10 × 10 do 32 × 32 mm. Pri izbiri upoštevamo material obdelovanca, razpoložljivo držalo, višino osi, potrebno togost in načrtovane obdelovalne pogoje.

Tako lahko ustrezno uskladimo kakovost karbidne trdine, dimenzijo držala in velikost HM-ploščice. Pravilno izbran ravni desni stružni nož omogoča stabilno zunanjo obdelavo, ustrezno kakovost površine in bolj nadzorovano obrabo rezalnega roba.

Pogosta vprašanja o stružnih nožih DIN 4971 s HM-ploščico

Kaj so stružni noži DIN 4971?

Stružni noži DIN 4971 so ravna desna orodja za zunanje struženje, ki ustrezajo tudi obliki ISO 1. Sestavljeni so iz kvadratnega jeklenega držala in trajno prispajkane HM-rezalne ploščice. V nasprotju s surovci DIN 4964 imajo že izdelano osnovno rezalno geometrijo, zato jih po pravilni nastavitvi lahko uporabimo za obdelavo.

Za katere postopke uporabljamo stružni nož DIN 4971?

Uporabljamo ga predvsem za zunanje vzdolžno struženje in splošni odvzem materiala z valjaste površine obdelovanca. Dejanske možnosti uporabe so odvisne od dostopa do obdelovanca, smeri pomika, dimenzije držala in geometrije rezalnega roba. Za notranjo obdelavo ali geometrijsko drugačne operacije uporabimo drug tip stružnega noža.

Kaj pomeni, da je stružni nož desni?

Desni stružni nož DIN 4971 je oblikovan za rezanje pri običajnem pomiku z desne proti levi, torej proti vpenjalni glavi. Smer vedno preverimo glede na postavitev stroja in položaj rezalnega roba. Problem: operacija zahteva nasproten pomik. Rešitev: uporabite ustrezno levo izvedbo oziroma drugo geometrijo orodja.

Kakšna je razlika med kakovostma P20 in K10/K20?

P20 je namenjen predvsem obdelavi jekel, K10/K20 pa predvsem obdelavi litega železa. Razlika je v sestavi in lastnostih karbidne trdine rezalne ploščice. Pri izbiri poleg osnovne materialne skupine upoštevamo še trdoto obdelovanca, prekinjenost reza, globino obdelave, podajanje in stabilnost vpetja.

Katere velikosti stružnih nožev DIN 4971 so dobavljive?

Dobavljivi so kvadratni preseki 10 × 10, 12 × 12, 16 × 16, 20 × 20, 25 × 25 in 32 × 32 mm. Pripadajoče skupne dolžine znašajo 90, 100, 110, 125, 140 in 170 mm. Večjim držalom ustrezajo večje HM-ploščice od A8 do A25.

Kako določimo pravilno velikost držala?

Velikost stružnega noža DIN 4971 najprej uskladimo z merami ležišča in območjem nastavljanja višine na stružnici. Rezalni rob mora biti mogoče natančno poravnati z osjo obdelovanca. Upoštevamo tudi potrebno togost, razpoložljiv prostor, zahtevano izpetje in obremenitev med rezanjem. Problem: večje držalo je togo, vendar rezalni rob ne pride na višino osi. Rešitev: preverite ležišče, območje višinske nastavitve in dejansko višino rezalnega roba.

Ali lahko HM-ploščico zamenjamo?

Ne. HM-ploščica je trajno prispajkana na jekleno držalo, zato ni menjalna. Obrabljen rob lahko v omejenem obsegu ponovno nabrusimo, če ploščica ni razpokana in po brušenju ohrani uporabno geometrijo. Pri močnem krušenju ali poškodovanem spoju zamenjamo celoten nož.

Kako pravilno nastavimo višino stružnega noža?

Rezalni rob nastavimo v višino vzdolžne osi obdelovanca. Previsoka ali prenizka nastavitev spremeni dejanske rezalne kote ter lahko povzroči slabšo površino, večjo obremenitev in hitrejšo obrabo ploščice. Problem: površina je slabša in ploščica se hitro obrablja. Rešitev: preverite višino rezalnega roba po vsakem premiku držala ali zamenjavi dimenzije noža.

Zakaj se pri struženju pojavijo vibracije?

Pogosti vzroki so predolgo izpetje, nezadostno vpetje, neustrezna velikost držala, obrabljen rezalni rob ali neprilagojeni rezalni parametri. Pri stružnem nožu DIN 4971 najprej preverimo naleganje držala in zmanjšamo izpetje. Nato ocenimo stanje HM-ploščice ter prilagodimo hitrost, podajanje in globino reza.

Kdaj moramo stružni nož zamenjati?

Nož zamenjamo, če je HM-ploščica razpokana ali močno izkrhana, če je poškodovan spoj med ploščico in držalom ali če ponovno brušenje ne omogoča več pravilne geometrije. Problem: rezalne sile se povečajo, površina je slabša in rob se pregreva. Rešitev: preverite stanje HM-ploščice, spoj z držalom in možnost ponovnega brušenja; ob večji poškodbi zamenjajte celoten nož.
