Proizvajalec: Slika za proizvajalca PRETEC

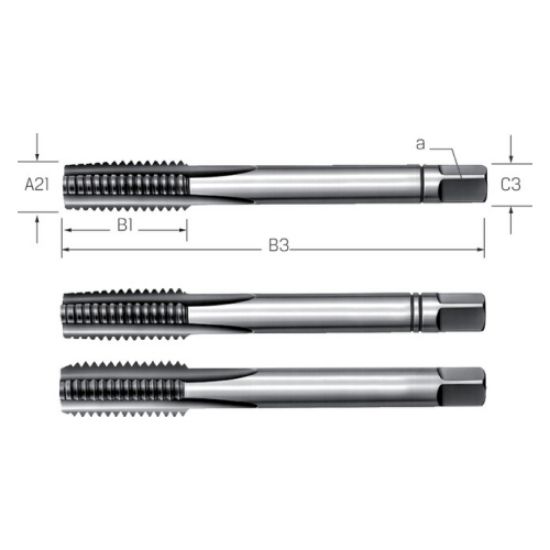

Sveder navojni ročni DIN352 HSS - levi (1gar.=3Kos) 130140

Skupna šifra: 130140

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M3	0.5	9.00	40	3.5	2.50	2.7	2.7	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M4	0.7	12.00	45	4.5	3.30	3.4	3.4	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M5	0.8	13.00	50	6	4.20	4.9	4.9	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M6	1	15.00	56	6	5.00	4.9	4.9	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M8	1.25	18.00	63	6	6.80	4.9	4.9	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M10	1.5	20.00	70	7	8.50	5.5	5.5	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M12	1.75	23.00	75	9	10.20	7	7	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M14	2	25.00	80	11	12.00	9	9	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M16	2	25.00	80	12	14.00	9	9	PRETEC	M

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M20	2.5	30.00	95	16	17.50	12	12	PRETEC	M

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Levi ročni navojni sveder DIN 352 HSS v 3-delni garnituri

Levi ročni navojni sveder DIN 352 HSS v 3-delni garnituri je namenjen izdelavi levih metričnih notranjih navojev.

Ko standardni desni navoj ni primeren

Levi navoji se uporabljajo pri sklopih, kjer bi se običajni desni navoj zaradi smeri vrtenja ali obremenitve lahko odvijal. Takšna izvedba je pogosta pri posebnih pritrdilnih, rotacijskih in servisnih aplikacijah.

Postopno ročno vrezovanje

3-delna DIN 352 garnitura omogoča postopno izdelavo profila in boljši nadzor nad silo rezanja. Pri levih navojih je še posebej pomembno, da se uporabi pravilna smer vrtenja in ustrezna priprava izvrtine.

Specifikacije

Bočni kot	Standard navojnega svedra	Področje uporabe (obdelovani material)	Smer rezanja	Tolerančno območje	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm	Znamka	Vrsta navoja
60	DIN 352	P (Stahl - Stahlgusss)	links	H6	M3, M4, M5, M6, M8, M10, M12, M14, M16, M20	0.5, 0.7, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5	9.00, 12.00, 13.00, 15.00, 18.00, 20.00, 23.00, 25.00, 30.00	40, 45, 50, 56, 63, 70, 75, 80, 95	3.5, 4.5, 6, 7, 9, 11, 12, 16	2.50, 3.30, 4.20, 5.00, 6.80, 8.50, 10.20, 12.00, 14.00, 17.50	2.7, 3.4, 4.9, 5.5, 7, 9, 12	2.7, 3.4, 4.9, 5.5, 7, 9, 12	PRETEC	M

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Vpenjalni kvadrat nav. svedra (a):

Vpenjalni kvadrat nav. svedra (a) v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Vpenjalni kvadrat nav. svedra (a)	Vpenjalni kvadrat nav. svedra (a) v mm
130140 M10	SVEDER NAV.ROČNI DIN352 M10 HSS - levi (1Gar=3Kos) / L=70mm	70	7	M10	1.5	20.00	8.50	5.5	5.5
130140 M12	SVEDER NAV.ROČNI DIN352 M12 HSS - levi (1Gar=3Kos) / L=75mm	75	9	M12	1.75	23.00	10.20	7	7
130140 M14	SVEDER NAV.ROČNI DIN352 M14 HSS - levi (1Gar=3Kos) / L=80mm	80	11	M14	2	25.00	12.00	9	9
130140 M16	SVEDER NAV.ROČNI DIN352 M16 HSS - levi (1Gar=3Kos) / L=80mm	80	12	M16	2	25.00	14.00	9	9
130140 M20	SVEDER NAV.ROČNI DIN352 M20 HSS - levi (1Gar=3Kos) / L=95mm	95	16	M20	2.5	30.00	17.50	12	12
130140 M3	SVEDER NAV.ROČNI DIN352 M3 HSS - levi (1Gar=3Kos) / L=40mm	40	3.5	M3	0.5	9.00	2.50	2.7	2.7
130140 M4	SVEDER NAV.ROČNI DIN352 M4 HSS - levi (1Gar=3Kos) / L=45mm	45	4.5	M4	0.7	12.00	3.30	3.4	3.4
130140 M5	SVEDER NAV.ROČNI DIN352 M5 HSS - levi (1Gar=3Kos) / L=50mm	50	6	M5	0.8	13.00	4.20	4.9	4.9
130140 M6	SVEDER NAV.ROČNI DIN352 M6 HSS - levi (1Gar=3Kos) / L=56mm	56	6	M6	1	15.00	5.00	4.9	4.9
130140 M8	SVEDER NAV.ROČNI DIN352 M8 HSS - levi (1Gar=3Kos) / L=63mm	63	6	M8	1.25	18.00	6.80	4.9	4.9
