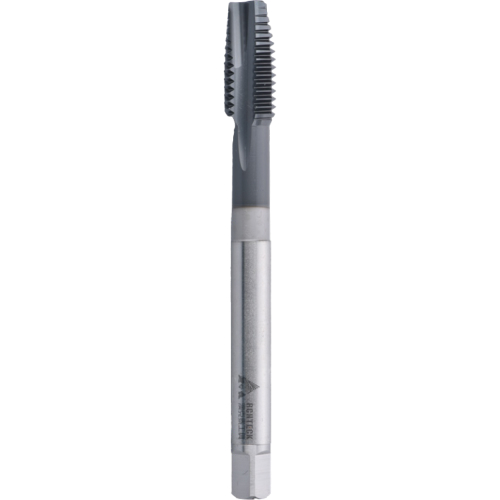

Sveder nav. strojni DIN13/B HSS-E AlCrN - ravni

Kliknite za povečavo slike

Sveder nav. strojni DIN13/B HSS-E AlCrN - ravni

Sveder nav. strojni DIN13/B HSS-E AlCrN - ravni

Sveder nav. strojni DIN13/B HSS-E AlCrN - ravni

Skupna šifra: T102_6HA1

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Specifikacije

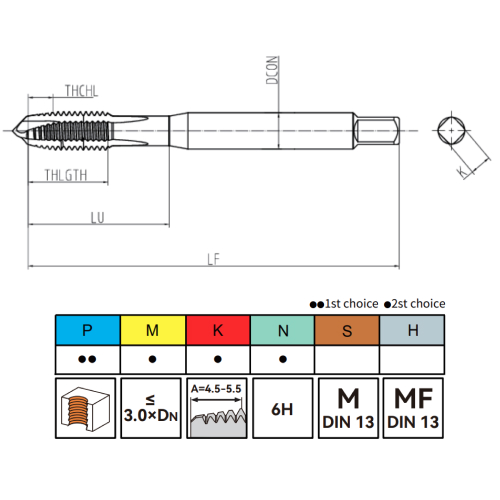

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M16, M3, M4, M5, M6, M8, M12, M14, M3.5	2, 0.5, 0.7, 0.8, 1, 1.25, 1.5, 0.6	5P	110, 56, 63, 70, 80, 90, 100	27, 10, 12, 13, 15, 18, 22, 17	53, 19, 21, 25, 30, 35, 40, 48, 20, 36	12, 3.5, 4.5, 6, 8, 9, 11, 4	9, 2.7, 3.4, 4.9, 6.2, 7, 3	3	14.00, 2.50, 3.30, 4.20, 5.00, 6.75, 10.75, 13.00, 14.50, 2.90, 7.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Izberite različico

Išči:

LF:

P:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Slika	Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala
	80131502	SVEDER NAV. STR. DIN 13 M3 FORM A HSS-E AlCrN – ravni T102-M3-6HA1-AC	56	0.5	3.5	M3	19	2.7	10	2.50	P, M, K, N
	80131503	SVEDER NAV. STR. DIN 13 M3.5 FORM B HSS-E AlCrN – ravni T102-M3.5-6HA1-AC	56	0.6	4	M3.5	20	3	12	2.90	P, M, K, N
	80131504	SVEDER NAV. STR. DIN 13 M4 FORM A HSS-E AlCrN – ravni T102-M4-6HA1-AC	63	0.7	4.5	M4	21	3.4	12	3.30	P, M, K, N
	80131505	SVEDER NAV. STR. DIN 13 M5 FORM A HSS-E AlCrN – ravni T102-M5-6HA1-AC	70	0.8	6	M5	25	4.9	13	4.20	P, M, K, N
	80131506	SVEDER NAV. STR. DIN 13 M6 FORM A HSS-E AlCrN – ravni T102-M6-6HA1-AC	80	1	6	M6	30	4.9	15	5.00	P, M, K, N
	80131507	SVEDER NAV. STR. DIN 13 M8X1.0 FORM B HSS-E AlCrN – ravni T102-M8X1.0-6HA1-AC	90	1	6	M8	36	4.9	17	7.00	P, M, K, N
	80131508	SVEDER NAV. STR. DIN 13 M8 FORM A HSS-E AlCrN – ravni T102-M8-6HA1-AC	90	1.25	8	M8	35	6.2	18	6.75	P, M, K, N
	80131513	SVEDER NAV. STR. DIN 13 M12X1.25 FORM B HSS-E AlCrN – ravni T102-M12X1.25-6HA1-A	100	1.25	9	M12	40	7	22	10.75	P, M, K, N
	80131516	SVEDER NAV. STR. DIN 13 M14X1.0 FORM B HSS-E AlCrN – ravni T102-M14X1.0-6HA1-AC	100	1	11	M14	40	9	18	13.00	P, M, K, N
	80131519	SVEDER NAV. STR. DIN 13 M16X1.5 FORM B HSS-E AlCrN – ravni T102-M16X1.5-6HA1-AC	100	1.5	12	M16	48	9	22	14.50	P, M, K, N
