Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
Kliknite za povečavo slike
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z

Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z

Skupna šifra: T190_6HXE3_AL
TD:
Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos
Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

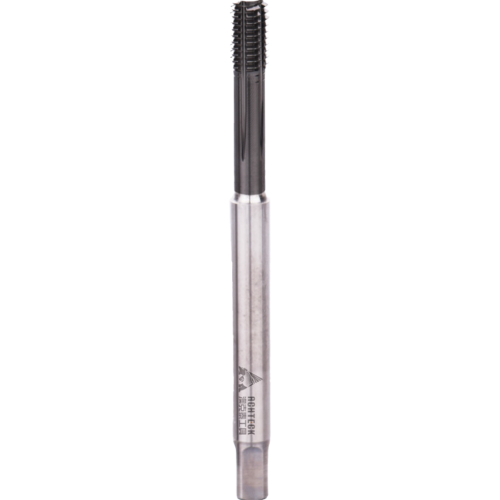

VHM navojni oblikovalec DIN 13/E ALC z aksialnim notranjim hlajenjem

Navojni oblikovalec DIN 13/E v VHM izvedbi je namenjen strojni izdelavi metričnih navojev brez odrezkov. Oblika E je uporabna pri aplikacijah, kjer je potrebna prilagojena geometrija za daljše oziroma zahtevnejše navoje, ALC prevleka pa podpira odpornost proti obrabi.

Aksialno notranje hlajenje pri zahtevnem formiranju

Aksialni dovod hladilnega sredstva pomaga uravnavati temperaturo v osi orodja in izboljša mazanje pri oblikovanju navoja. To zmanjšuje tveganje previsokega momenta in pripomore k bolj ponovljivi površini navoja.

Tehnične značilnosti in prednosti

- tip: strojni navojni oblikovalec
- standard: DIN 13/E
- material: VHM
- prevleka: ALC
- hlajenje: aksialno notranje hlajenje
- proces: formiranje navoja brez odrezkov
- prednost: stabilno delo pri zahtevnejših globinah in daljših ciklih

Izvedba je primerna za proizvodnjo, kjer je pomembna kombinacija karbidne togosti, notranjega hlajenja in nadzorovanega preoblikovanja materiala.

Specifikacije

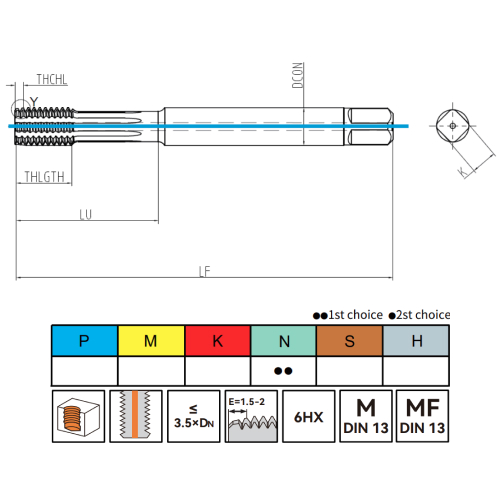

TD P Dolžina rezalnega uvoda LF Navoj mm LU DCON K mm Z Izvrtine premer mm Vrsta navoja Tolerančni razred Prevleka ISO oznaka materiala Znamka Material Hlajenje
M10, M12, M14, M16, M5, M8 1, 1.5, 0.8 1.5P 90, 100, 70 15, 16, 12 65, 71, 70, 57, 16 7, 9, 11, 12, 6 5.5, 7, 9, 4.9 7, 8, 5, 6 9.55, 11.30, 13.30, 15.30, 4.65, 7.55 M 6HX ALC N Achteck VHM Notranje

Izberite različico

LF:
P:
DCON:
TD:
LU:
K mm:
Navoj mm:
Izvrtine premer mm:
Z:
Slika Šifra Naziv LF P DCON TD LU K mm Navoj mm Izvrtine premer mm Z
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135888 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=70mm/16mm, notranje hlajenje 70 0.8 6 M5 16 4.9 16 4.65 5
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135890 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=90mm/12mm, notranje hlajenje 90 1 6 M8 65 4.9 12 7.55 6
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135892 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=90mm/15mm, notranje hlajenje 90 1 7 M10 65 5.5 15 9.55 7
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135894 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=100mm/15mm, notranje hlajenj 100 1.5 9 M12 71 7 15 11.30 8
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135895 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=100mm/15mm, notranje hlajenj 100 1.5 11 M14 70 9 15 13.30 8
Sveder nav. strojni - oblikovalec DIN13/E VHM ALC, aksialno notranje hlajenje z
80135896 SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/E VHM ALC L=100mm/15mm, notranje hlajenj 100 1.5 12 M16 57 9 15 15.30 8
