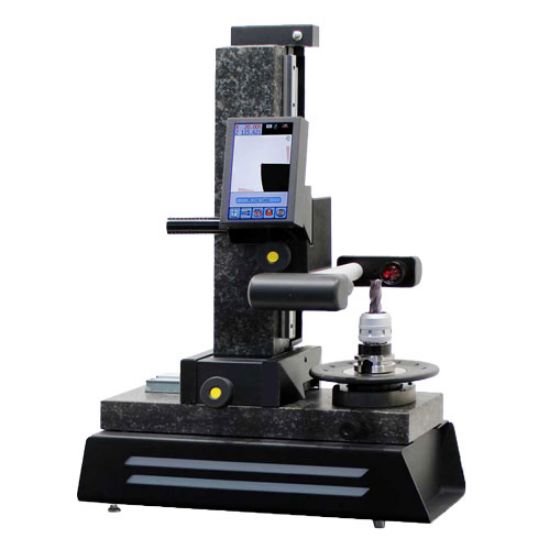

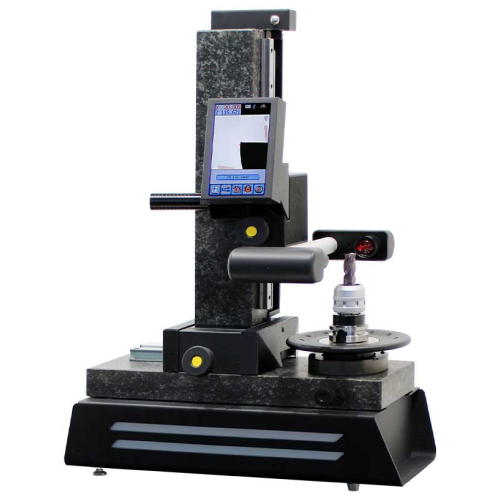

NAPRAVA ZA PREDNASTAVLJANJE ORODJA E236+ THE HIGH PERFORMANCE VIŠINA: 360mmP

Naprava za prednastavljanje orodja E236+ THE HIGH PERFORMANCE

Naprava za prednastavljanje orodja E236+ THE HIGH PERFORMANCE je kompaktna in natančna presetter naprava za merjenje, nastavitev in upravljanje podatkov rezalnega orodja pred uporabo na CNC stroju. Namenjena je podjetjem, ki želijo izboljšati natančnost nastavitev, skrajšati pripravljalne čase in zmanjšati napake pri vnosu korekcij orodja. Zaradi granitne osnove, optičnega merilnega sistema in intuitivnega zaslona na dotik je primerna za industrijska okolja, kjer sta pomembni ponovljivost in zanesljivost meritev.

Blagovna znamka in šifra izdelka

Izdelek je naprava za prednastavljanje orodja E236+ THE HIGH PERFORMANCE, izvedba Standard. Merilno območje znaša X-os 130 mm oziroma premer 260 mm in Z-os 360 mm. Osnova in steber sta izdelana iz brušenega naravnega granita, kar zagotavlja dobro toplotno in dimenzijsko stabilnost. Naprava uporablja izmenljivo vrtljivo držalo vretena za sisteme ISO, BT, HSK, VDI in druge izvedbe, ročni pomik osi, ročno mehansko zavoro rotacije vretena ter zunanji 24 V DC napajalnik. Ločljivost osi znaša X = 1 µm in Z = 1 µm, napaka teka pa je manjša od 2 µm.

Opis izdelka in uporaba

Pri CNC obdelavi je pravilna nastavitev orodja ključna za natančnost obdelave, krajši čas priprave in manjšo možnost napak pri proizvodnji. Če se dolžine, premeri, radiji ali korekcije orodij določajo neposredno na stroju, se lahko podaljša čas zastoja in poveča tveganje za napačne nastavitve. Naprava za prednastavljanje orodja E236+ omogoča merjenje orodja izven stroja, zato lahko operater pripravi orodja vnaprej in v CNC stroj vnese natančne korekcijske podatke.

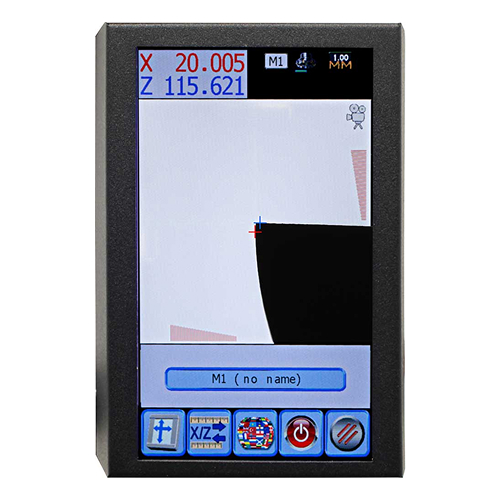

E236+ uporablja optični merilni sistem z C-MOS senzorjem, telecentrično lečo, LED osvetlitvijo in 20-kratno povečavo. Barvni LCD zaslon TFT 7" z LED osvetlitvijo in upravljanjem na dotik omogoča pregledno merjenje, prikaz podatkov in dostop do funkcij na enem mestu. Programska oprema omogoča upravljanje 9 numeričnih izhodišč stroja, 9 tabel orodij s po 99 orodji, shranjevanje korekcij T, Lx, Lz in radija ploščice, prikaz radij/premer, mm/inch ter absolutni ali inkrementalni način merjenja. Funkcije samodejnega izračuna radija in kota so uporabne pri natančni pripravi rezalnih orodij za struženje, rezkanje in druge CNC postopke.

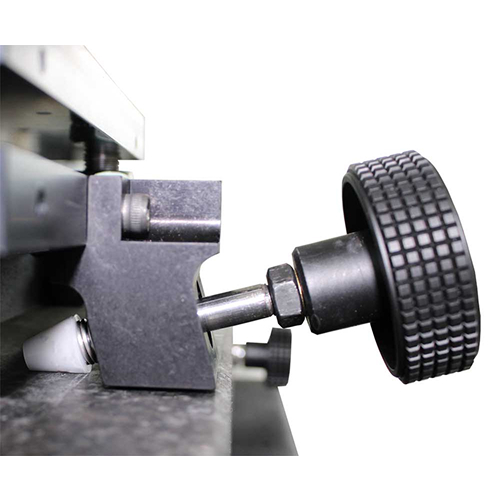

Naprava je primerna za orodjarne, CNC delavnice, proizvodne obrate, strojegradnjo in podjetja, ki želijo urediti postopek prednastavljanja orodja na bolj nadzorovan način. Zaradi kompaktne zasnove je primerna tudi za delovna okolja z omejenim prostorom, saj ima skupne mere približno 570 × 793 × 408 mm in neto težo približno 46 kg. Ročni pomik osi omogoča enostavno uporabo brez potrebe po stisnjenem zraku, kar poveča prilagodljivost postavitve v delovnem prostoru.

Kaj je pri izdelku pomembno

Pri izbiri naprave za prednastavljanje orodja so pomembni merilno območje, stabilnost konstrukcije, ločljivost osi, enostavnost upravljanja in združljivost z različnimi vpenjalnimi sistemi. E236+ izstopa z granitno osnovo in stebrom, ki zmanjšujeta vpliv temperaturnih in dimenzijskih sprememb na meritev, ter z optičnim sistemom, ki omogoča natančno vizualno kontrolo rezalnega roba. Izmenljivo vrtljivo držalo vretena omogoča varno in ponovljivo menjavo orodij brez napak pri spajanju, kar je pomembno pri vsakodnevni pripravi več različnih orodnih sistemov.

Za kupca je pomembno predvsem to, da naprava omogoča hitrejšo pripravo CNC orodij, boljšo natančnost korekcij in manj zastojev na stroju. Intuitiven zaslon na dotik, shranjevanje podatkov v Flash pomnilnik ter možnost povezave z računalnikom prek USB za varnostno kopiranje, obnovitev nastavitev in posodobitev BIOS-a poenostavijo uporabo v proizvodnem okolju. E236+ je zato smiselna izbira za podjetja, ki želijo vstopiti v prednastavljanje orodja ali nadgraditi pripravo orodij z natančno, kompaktno in zanesljivo napravo.
