Navojni sveder M12 / ISO2/6H / DIN 376 / HSS-E-PM / TiCN

Strojni navojni sveder DIN 376/C HSS-E-PM TiCN, R.STOCK – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 376/C HSS-E-PM TiCN dobavitelja R.STOCK je namenjen izdelavi metričnih ISO navojev, predvsem v slepih luknjah. Izvedba oblike C z zavitimi utori omogoča odvajanje odrezkov nazaj v smeri stebla, TiCN prevleka pa je namenjena uporabi pri zahtevnejši strojni navojni obdelavi v ustreznih pogojih.

Blagovna znamka in šifra izdelka

Blagovna znamka / dobavitelj: R.STOCK.
Model / skupina izdelkov: 53665.
Izvedba: strojni navojni sveder DIN 376/C HSS-E-PM TiCN za metrične ISO navoje v slepih luknjah.

Opis skupine in uporaba

Pri izdelavi metričnih ISO navojev je pomembno, da navojni sveder izberete glede na vrsto luknje, material obdelovanca, način odvajanja odrezkov in zahtevano toleranco navoja. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj se lahko odrezki zadržujejo na dnu izvrtine in vplivajo na kakovost navoja, obrabo orodja ali stabilnost procesa.

Izvedba DIN 376/C HSS-E-PM TiCN ima zavite utore s približno 40° desnim vzponom, zato je zasnovana za odvajanje odrezkov nazaj v smeri stebla. Namenjena je strojni izdelavi notranjih metričnih ISO navojev v slepih luknjah, predvsem pri nerjavnih oziroma kislinsko odpornih jeklih ter žilavih dolgoodreznih materialih.

Ključne prednosti

- Za slepe luknje – zaviti utori pomagajo odvajati odrezke nazaj iz izvrtine v smeri stebla.
- TiCN prevleka – prevleka je namenjena zahtevnejši strojni navojni obdelavi in lahko prispeva k odpornosti proti obrabi v ustreznih pogojih uporabe.
- Za nerjavna in žilava jekla – izvedba je namenjena obdelavi nerjavnih oziroma kislinsko odpornih jekel ter žilavih dolgoodreznih materialov.

Tehnični podatki

Model / skupina: 53665.
Dobavitelj: R.STOCK.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Oblika: oblika C z zavitimi utori.
Material orodja: HSS-E-PM.
Površina / prevleka: TiCN.
Oznaka izvedbe: modri obroč.
Vrsta navoja: metrični ISO navoj.
Toleranca: ISO 2 / 6H, glede na priložene podatke.
Vrsta luknje: slepa luknja oziroma osnovni navoj.
Smer reza: desna smer reza.
Vzpon utorov: približno 40° desni vzpon.
Odvajanje odrezkov: v smeri stebla.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.

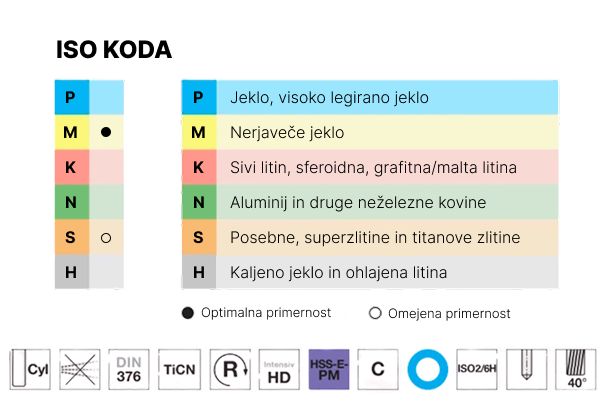

Obdelovalni materiali: nerjavna oziroma kislinsko odporna jekla ter žilavi dolgoodrezni materiali, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/C HSS-E-PM TiCN je, da izvedbo uskladite z vrsto luknje, materialom obdelovanca in zahtevano toleranco navoja. Ta izvedba je primerna predvsem za slepe luknje, kjer je treba odrezke odvajati nazaj iz izvrtine. Za prebojne luknje je praviloma primernejša izvedba, ki odrezke potiska naprej v smeri pomika.

Pri uporabi preverite pravilno predvrtino, stabilno vpetje, ustrezno rezalno olje ali emulzijo ter priporočene rezalne pogoje glede na material obdelovanca. Pri nerjavnih in žilavih dolgoodreznih materialih je posebej pomembno nadzorovati odvajanje odrezkov, obremenitev orodja in stanje rezalnega roba, saj to vpliva na kakovost navoja, življenjsko dobo orodja in stabilnost procesa.
