Proizvajalec: Slika za proizvajalca SCHUNK

Trn vpenjalni hidraulični TENDO DIN69893A HSK 241427

Skupna šifra: 241427
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Ausführung:
- lange, super schlanke Ausführung mit axialer Längenverstellung
- für automatischen Werkzeugwechsel
- mit Schwingungsdämpfung
- Wuchtgüte G2,5 bei 25.000 min-1
- dauerhafter Rundlauf und Wechselwiederholgenauigkeit < 0,006 mm
Specifikacije

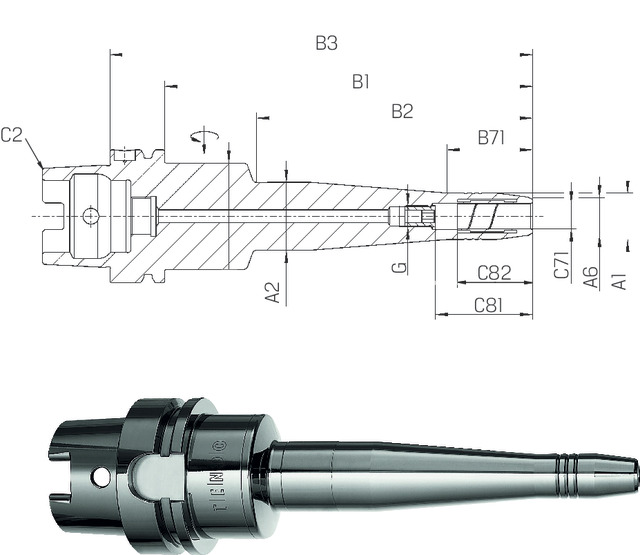

DIN-standard Oblika Izravnava S hladilnim kanalom [C2] Velikost vpenjala [A1] Zunanji premer vpenjala 1 mm A1 mm [A6] Premer preloma [B1] Dolžina zunanjega premera vpenjala 1 mm B1 mm [B3] Uporabna rezna dolžina v mm [B71] Uporabna dolžina [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [C81] Dolžina vpenjanja, max. Mm [C82] Minimalna dolžina vpetja v mm Znamka
DIN 69893 A 25000 Ne HSK-A63 16, 18, 20, 22, 24, 26, 30 16, 18, 20, 22, 24, 26, 30 12.0, 14.0, 16.0, 18.0, 20.0, 22.0, 26.0 174 174 200.00 40.5 6, 8, 10, 12, 14, 16, 20 6, 8, 10, 12, 14, 16, 20 37.00, 41.00, 46.00, 49.00, 51.00 27.00, 31.00, 36.00, 39.00, 41.00 SCHUNK

Izberite različico

[C81] Dolžina vpenjanja, max. Mm:
[C71] Zunanji premer vpenjala mm:
C71 Zunanji premer vpenjala mm:
[A1] Zunanji premer vpenjala 1 mm:
A1 mm:
[A6] Premer preloma:
[C82] Minimalna dolžina vpetja v mm:
Slika Šifra Naziv [C81] Dolžina vpenjanja, max. Mm [C71] Zunanji premer vpenjala mm C71 Zunanji premer vpenjala mm [A1] Zunanji premer vpenjala 1 mm A1 mm [A6] Premer preloma [C82] Minimalna dolžina vpetja v mm
241427 63/06 TRN VPENJALNI HIDRAULIČNI TENDO DIN69893A HSK63/06mm L=200mm 37.00 6 6 16 16 12.0 27.00
241427 63/08 Dehnspannfutter TENDO LSS ülg. ISO12164-1 A 63x08 SCHUNK 37.00 8 8 18 18 14.0 27.00
241427 63/10 Dehnspannfutter TENDO LSS ülg. ISO12164-1 A 63x10 SCHUNK 41.00 10 10 20 20 16.0 31.00
241427 63/12 Dehnspannfutter TENDO LSS ülg. ISO12164-1 A 63x12 SCHUNK 46.00 12 12 22 22 18.0 36.00
241427 63/14 Dehnspannfutter TENDO LSS ülg. ISO12164-1 A 63x14 SCHUNK 46.00 14 14 24 24 20.0 36.00
241427 63/16 Dehnspannfutter TENDO LSS ülg. ISO12164-1 A 63x16 SCHUNK 49.00 16 16 26 26 22.0 39.00
241427 63/20 Dehnspannfutter TENDO LSS ülg. ISO12164-1 A 63x20 SCHUNK 51.00 20 20 30 30 26.0 41.00
