Mehke vpenjalne čeljusti SWB-SM, SCHUNK

Izdelek Mehke vpenjalne čeljusti SWB-SM, SCHUNK proizvajalca SCHUNK spada v skupino jeklene vpenjalne čeljusti s polnim oprijemom. Segmentna konstrukcija s povečano kontaktno površino omogoča enakomernejši prenos vpenjalnih sil po obdelovancu. Takšna podpora zmanjšuje koncentracijo pritiska na posameznih mestih in pomaga omejevati deformacije. SWB-SM je namenjen naslednjim nalogam: vpenjanje tankostenskih in za deformacije občutljivih obdelovancev. SWB-SM je jeklena izvedba s polnim oprijemom za zmanjšanje deformacij pri vpenjanju.

Blagovna znamka in šifra izdelka

Proizvajalec: SCHUNK.
Model: SWB-SM.
Vrsta izdelka: jeklene vpenjalne čeljusti s polnim oprijemom.
Material oziroma konstrukcija: jeklo.
Glavno področje uporabe: vpenjanje tankostenskih in za deformacije občutljivih obdelovancev.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.

Opis skupine in uporaba

Glavna značilnost skupine jeklene vpenjalne čeljusti s polnim oprijemom je prilagoditev načinu vpetja oziroma nosilnemu sistemu. SWB-SM je jeklena izvedba s polnim oprijemom za zmanjšanje deformacij pri vpenjanju. Pri modelu SWB-SM je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je vpenjanje tankostenskih in za deformacije občutljivih obdelovancev.

Segmentna konstrukcija s povečano kontaktno površino omogoča enakomernejši prenos vpenjalnih sil po obdelovancu. Takšna podpora zmanjšuje koncentracijo pritiska na posameznih mestih in pomaga omejevati deformacije. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.

Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.

Ključne prednosti

- Polni oprijem – velika površina stika z obdelovancem
- Manjša možnost deformacij – bolj enakomerna porazdelitev sile
- Stabilnost – jeklena izvedba za robustno vpenjanje
- Prilagodljivost – priprava naležnih površin za zahtevan obdelovanec
- Primerno za občutljive komponente – podporni oprijem tankostenskih oblik

Tehnični podatki

Proizvajalec: SCHUNK
Model: SWB-SM
Skupina: jeklene vpenjalne čeljusti s polnim oprijemom
Material / konstrukcija: jeklo
Uporaba: vpenjanje tankostenskih in za deformacije občutljivih obdelovancev
Konstrukcija: segmentna izvedba s polnim oprijemom
Material: jeklo
Dobavna enota skupine: običajno komplet treh čeljusti; posebne štiričeljustne izvedbe drugače
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah
Priključne mere: preveriti po tehnični risbi izbrane različice

Lastnosti in področja uporabe

Lastnosti: SWB-SM je jeklena izvedba s polnim oprijemom za zmanjšanje deformacij pri vpenjanju. Model SWB-SM je del skupine jeklene vpenjalne čeljusti s polnim oprijemom. Segmentna konstrukcija s povečano kontaktno površino omogoča enakomernejši prenos vpenjalnih sil po obdelovancu. Takšna podpora zmanjšuje koncentracijo pritiska na posameznih mestih in pomaga omejevati deformacije. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.

Uporaba: Predvidene naloge modela SWB-SM so: vpenjanje tankostenskih in za deformacije občutljivih obdelovancev. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.

Kaj je pri izbiri pomembno

Pri izbiri modela SWB-SM najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.

Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.

Dodatne informacije

Površinska podpora obdelovancu

Večja naležna površina zmanjša lokalni pritisk in lahko izboljša ohranjanje geometrije občutljivega obdelovanca.

Izdelava ustreznega profila

Kontaktna površina mora biti obdelana tako, da zagotavlja primerno naleganje in zadostno širino prijema.

Presoja pred uporabo

Načrtovanje vključuje vpenjalno silo, obliko obdelovanca, velikost glave, dovoljene vrtljaje in obdelovalne sile.

Različice in pravilna namestitev

Model SWB-SM predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.

Nazobčenost 1/16" x 90°, 3/32" x 90°
Dolžina 59.5 mm, 69.5 mm, 79 mm, 80 mm, 110 mm, 155 mm
Širina 120 mm, 140 mm, 180 mm, 240 mm, 330 mm
Višina 60 mm, 70 mm, 85 mm, 75 mm, 100 mm
Razmik med luknjami za vijake 20 mm, 22 mm, 28 mm, 35 mm
Navoj M10, M12, M16, M20
Material Jeklo 16MnCr5 primerno za kaljenje
Znamka SCHUNK

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
D mm:
Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
Ostra nazobčanost:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:

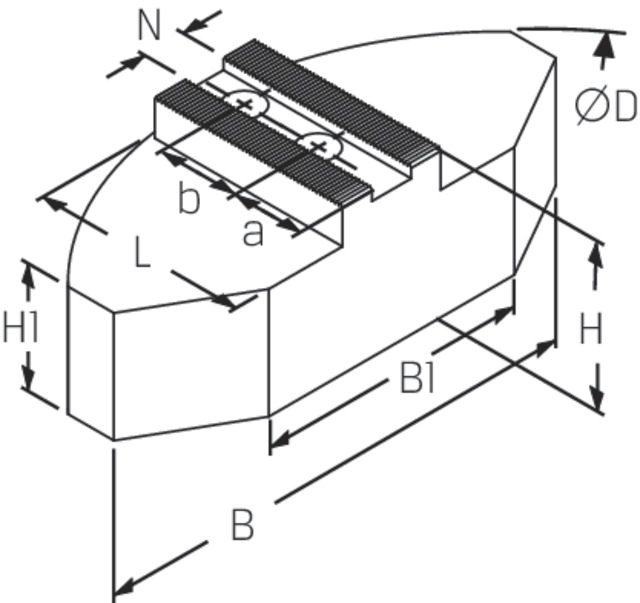

Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm D mm Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm Ostra nazobčanost N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
169099 SWB-SM 165, SEGMENTBACKEN 16MNCR5, 1/16'X90°, N=14 25 160 60 120 60 1/16" × 90° 14 120 mm M10 59.5 mm 60 mm 20 mm 1/16" x 90°
Redna cena: 237,62 € brez DDV
Zaloga pri dobavitelju
169100 SWB-SM 160, SEGMENTBACKEN 16MNCR5, 1/16'X90°, N=17 25 160 60 120 60 1/16" × 90° 17 120 mm M12 59.5 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 230,86 € brez DDV
Zaloga pri dobavitelju
169101 SWB-SM 200, SEGMENTBACKEN 16MNCR5, 1/16'X90°, N= 17 35 200 70 140 60 1/16" × 90° 17 140 mm M12 69.5 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 255,38 € brez DDV
Zaloga pri dobavitelju
169102 ČELJUSTI VPENJALNE MEHKE SWB-SM 250-17, SCHUNK / / / / / / / 180 mm M12 79 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 407,97 € brez DDV
Zaloga pri dobavitelju
169104 SWB-SM 315, SEGMENTBACKEN 16MNCR5, 1/16'X90°, N= 21 60 320 110 240 70 1/16" × 90° 21 240 mm M16 110 mm 70 mm 28 mm 1/16" x 90°
Redna cena: 464,26 € brez DDV
Zaloga pri dobavitelju
169105 SWB-SM 400, SEGMENTBACKEN 16MNCR5, 3/32'X90°, N=25,5 85 440 155 330 85 3/32" × 90° 25.5 330 mm M20 155 mm 85 mm 35 mm 3/32" x 90°
Redna cena: 1142,09 € brez DDV
Zaloga pri dobavitelju
169106 SWB-SM 201, SEGMENTBACKEN 16MNCR5, 1/16'X90°, N= 17 35 200 70 140 75 1/16" × 90° 17 140 mm M12 69.5 mm 75 mm 22 mm 1/16" x 90°
Redna cena: 299,36 € brez DDV
Zaloga pri dobavitelju
1457314 ČELJUSTI VPENJALNE MEHKE SWB-SM 200, 1/16" x 90°, N = 17 mm, SCHUNK / / / / / / / 140 mm M12 69.5 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 380,52 € brez DDV
Zaloga pri dobavitelju
1457315 ČELJUSTI VPENJALNE MEHKE SWB-SM 315, 1/16" x 90°, N = 21 mm, SCHUNK / / / / / / / 240 mm M16 110 mm 70 mm 28 mm 1/16" x 90°
Redna cena: 692,88 € brez DDV
Zaloga pri dobavitelju
1457316 ČELJUSTI VPENJALNE MEHKE SWB-SM 400, 3/32" x 90°, N = 25.5 mm, SCHUNK / / / / / / / 330 mm M20 155 mm 85 mm 35 mm 3/32" x 90°
Redna cena: 1713,27 € brez DDV
Zaloga pri dobavitelju
