Mehke vpenjalne čeljusti SWBL, poševne, jeklene – SCHUNK
Mehke vpenjalne čeljusti SCHUNK SWBL so poševne zgornje vpenjalne čeljusti iz jekla, namenjene individualnemu prilagajanju vpenjalnih površin na stružnih vpenjalnih glavah. Zasnovane so za obdelavo na želeni vpenjalni premer, zato omogočajo izdelavo kontaktne geometrije glede na obliko in zahteve posameznega obdelovanca. Poševna zasnova ponuja dodatne možnosti pri izbiri položaja vpenjanja, natančno povezovalno ozobljenje pa skrbi za ustrezno prileganje na kompatibilne osnovne čeljusti.
Blagovna znamka in šifra izdelka
Proizvajalec: SCHUNK.
Model / skupina izdelkov: SWBL.
Tip izdelka: poševne mehke zgornje vpenjalne čeljusti.
Material: jeklo, primerno za cementiranje.
Povezovalno ozobljenje pri preverjenih izvedbah: 1/16″ × 90°.
Pritrditev: ozobljeni vmesnik in vijačenje na kompatibilne osnovne čeljusti.
Standardna dobavna enota: 1 komplet = 3 čeljusti.
Opis skupine in uporaba
Čeljusti SCHUNK SWBL so izdelane kot mehke jeklene čeljusti, katerih kontaktne površine je mogoče postružiti oziroma drugače mehansko obdelati na premer in obliko konkretnega obdelovanca. Takšna prilagoditev omogoča ustreznejše naleganje ter stabilno vpetje pri struženju. Izdelki so uporabni v proizvodnji, kjer se obdelujejo različni premeri ali izdelujejo posebne vpenjalne geometrije.
Poševna oblika razširja možnosti razporeditve vpenjalne površine in omogoča individualno prilagajanje konstrukcije pri določenih obdelovancih. Pri izdelavi namenskega profila je treba upoštevati smer vpenjalne sile, dostopnost rezalnega orodja, razpoložljivo količino materiala in potrebne pritrdilne površine.
Povezava z osnovnimi čeljustmi temelji na natančno izdelanem ozobljenju in ustreznem vijačenju. Proizvajalec pri preverjenih izvedbah navaja profil 1/16″ × 90°, širina povezovalnega utora in razporeditev pritrdilnih izvrtin pa se razlikujeta glede na dimenzijsko izvedbo. Izbira ustreznega modela zato ni odvisna samo od zunanjih mer čeljusti, temveč tudi od združljivosti z uporabljeno vpenjalno glavo.
Mehka izvedba ni predvidena kot nespremenljiva univerzalna kontaktna površina: njena glavna prednost je možnost izdelave namenskega oprijema. Zaradi tega so čeljusti SWBL primerne tako za posamično obdelavo kot za ponavljajoče se serije, pri katerih se uporablja enaka oblika obdelovanca.
Ključne prednosti
- Poševna izvedba omogoča prilagodljive možnosti oblikovanja vpenjalnih površin.
- Mehko, obdelovalno jeklo omogoča individualno struženje in prilagajanje vpenjalnemu premeru.
- Natančno povezovalno ozobljenje zagotavlja dobro prileganje in zmanjšuje obrabo kompatibilnih osnovnih čeljusti.
- Prilagoditev obdelovancu omogoča izdelavo namenskih kontaktnih profilov in stabilnejše naleganje.
- Več dimenzijskih izvedb olajša izbiro za različne vpenjalne glave in naloge.
Tehnični podatki
Proizvajalec: SCHUNK.
Model: SWBL.
Skupina: poševne mehke zgornje čeljusti iz jekla.
Material: jeklo 16MnCr5, primerno za cementiranje, po tehničnih listih preverjenih izvedb.
Povezovalno ozobljenje: 1/16″ × 90° pri preverjenih izvedbah.
Način pritrditve: povezovalno ozobljenje, utor in vijačenje.
Vpenjalne površine: obdelovalne, namenjene prilagoditvi konkretnemu obdelovancu.
Dimenzije in širina utora: odvisne od izvedbe.
Pritrdilni vijaki: odvisni od izvedbe.
Dobavna enota: standardno 1 komplet = 3 čeljusti; druge količine so predmet ločene konfiguracije.
Uporaba: stružne vpenjalne glave s kompatibilnim vmesnikom, CNC in klasično struženje.
Lastnosti in področja uporabe
Lastnosti: Poševne mehke vpenjalne čeljusti SCHUNK SWBL so izdelane iz jekla, primernega za cementiranje, ter omogočajo naknadno mehansko obdelavo kontaktnih površin. Poševna geometrija razširja možnosti prilagajanja, natančno ozobljenje pa omogoča pravilno povezavo z združljivimi osnovnimi čeljustmi. Različne izvedbe se razlikujejo po dolžini, širini, višini, širini utora in razporeditvi vijačnih izvrtin, zato lahko uporabnik izbere ustrezno čeljust za svoj vpenjalni sistem.
Uporaba: Model SWBL je namenjen prilagojenemu vpenjanju obdelovancev na CNC in klasičnih stružnicah, v orodjarnah, proizvodnih delavnicah in serijski proizvodnji. Posebej uporaben je tam, kjer standardna vpenjalna površina ne omogoča ustreznega naleganja in je potrebno namensko oblikovanje oprijema. Primeren je za proizvodne naloge, kjer se od vpenjanja zahtevajo stabilnost, natančno pozicioniranje in ponovljiva nastavitev.
Kaj je pri izbiri pomembno
Pri izbiri čeljusti SWBL je treba najprej preveriti združljivost z osnovnimi čeljustmi in stružno vpenjalno glavo. Ključni so povezovalno ozobljenje, širina utora, razmik pritrdilnih izvrtin ter velikost in navoj pritrdilnih vijakov. Na primer: izvedba SWBL 165 ima utor širine 14 mm in vijake M10, medtem ko imata SWBL 250-21 in SWBL 315 utor širine 21 mm ter vijake M16. Zato izvedb ni mogoče izbirati zgolj glede na nazivno velikost.
Pri izdelavi individualne vpenjalne površine je treba upoštevati premer, material in geometrijo obdelovanca ter zadostno dolžino naleganja. Kontaktno površino je priporočljivo obdelati v ustrezno prednapetem stanju na sami vpenjalni glavi, če tako predvidevata postopek in proizvajalčeva navodila. Pri načrtovanju je treba ohraniti dovolj materiala okoli pritrdilnih mest in ne preseči dovoljenih vpenjalnih sil oziroma vrtljajev. Pred začetkom dela je treba preveriti tudi dostopnost rezalnega orodja in možnost trčenja.
Dodatne informacije
Poševna konstrukcija in možnosti obdelave
Poševna konstrukcija je namenjena nalogam, pri katerih je pomembna prilagoditev oblike čeljusti zahtevani vpenjalni površini. Mehki material omogoča naknadno struženje na želeni premer, izdelavo stopničastih ali drugače profiliranih kontaktnih površin ter druge namenske predelave v okviru dovoljenih geometrijskih in mehanskih omejitev.
Proizvajalec kot prednost izpostavlja individualno prilagodljivost: določene geometrije je mogoče prilagoditi zahtevam obdelovanca, npr. z zmanjševanjem mase ali oblikovanjem poševnih vpenjalnih površin. Pri tem je treba zagotoviti zadostno trdnost in pravilno pritrditev ter paziti, da se zaradi odvzema materiala ne poslabša varnost vpenjanja.
Povezovalno ozobljenje in vijačenje
Model SWBL ima pri preverjenih izvedbah povezovalno ozobljenje 1/16″ × 90°. To ni enako metričnemu profilu 1,5 mm × 60°, ki se uporablja pri nekaterih drugih družinah čeljusti SCHUNK. Poleg profila je treba preveriti utor in vijačenje, širino utora N, položaj pritrdilnih izvrtin ter predpisane vijake.
Natančno izdelano ozobljenje zmanjšuje neželene pomike in obrabo povezave, vendar je zanesljivost vpenjanja odvisna tudi od brezhibnega stanja vseh naležnih površin in pravilne montaže.
Različne dimenzijske izvedbe
Družina SWBL obsega več velikosti, med drugim SWBL 160, SWBL 165, SWBL 200, SWBL 250-21 in SWBL 315; proizvajalec navaja tudi posebej konfigurirane izvedbe za drugačna števila čeljusti. V tehnični tabeli so prikazane zgolj izvedbe, za katere so bile preverjene vse navedene mere. Pri ostalih različicah je treba pred naročilom preveriti pripadajoči tehnični list.
Manjše izvedbe so običajno uporabne tam, kjer je razpoložljiv prostor omejen, večje pa omogočajo drugačen obseg prilagoditve vpenjalnih površin. Ustreznost izvedbe vedno določa celoten vpenjalni sklop, ne le fizična velikost čeljusti.
Primerjava ravnih in poševnih mehkih čeljusti
Ravne mehke čeljusti omogočajo individualno struženje kontaktnih površin za splošne vpenjalne naloge. Poševne čeljusti SWBL razširjajo možnosti pri oblikovanju vpenjalne geometrije, kadar se zaradi oblike obdelovanca ali dostopa orodja zahteva drugačna razporeditev površin. V obeh primerih je bistveno, da uporabnik vpenjalni profil pripravi za konkretni obdelovanec in preveri pogoje varnega vpetja.
Dobava in možnosti konfiguracije
Standardna dobavna enota prikazanih izvedb znaša 1 komplet s tremi čeljustmi. SCHUNK pri konfiguriranih izvedbah omogoča tudi druge količine, vendar jih je treba posebej izbrati in preveriti. Ob naročilu je zato priporočljivo navesti oznako izvedbe ter preveriti, ali se naročilo nanaša na standardni komplet ali individualno konfiguracijo.
Primerjava tehničnih podatkov posameznih izvedb

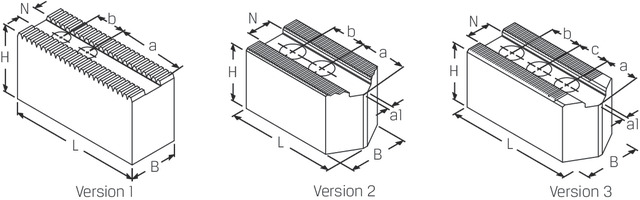

Spodnji podatki veljajo samo za navedene izvedbe in ne za celotno skupino SWBL. Izrazi širina B, višina H in dolžina L sledijo oznakam proizvajalca.
| Tehnični podatek |
SWBL 165 |
SWBL 250-21 |
SWBL 315 |
| Šifra SCHUNK (ID) |
120152 |
120155 |
120156 |
| Širina utora N |
14 mm |
21 mm |
21 mm |
| Širina B |
35 mm |
50 mm |
50 mm |
| Višina H |
40 mm |
50 mm |
50 mm |
| Dolžina L |
80 mm |
120 mm |
140 mm |
| Razmik izvrtin a / b |
45 / 20 mm |
72 / 28 mm |
82 / 28 mm |
| Pritrdilni vijaki |
M10 |
M16 |
M16 |
| Masa kompleta |
2,10 kg |
5,36 kg |
6,50 kg |
| Dobavna enota |
3 kosi |
3 kosi |
3 kosi |
