Mehke vpenjalne čeljusti 2 SWK, ravne, jeklene – SCHUNK
Mehke vpenjalne čeljusti 2 SWK dobavitelja SCHUNK so namenjene natančnemu, stabilnemu in prilagodljivemu vpenjanju obdelovancev v dvoročeljustnih stružnih vpenjalnih glavah. Izdelane so iz kakovostnega jekla, primernega za cementiranje, ter omogočajo individualno obdelavo vpenjalnih površin glede na obliko in premer obdelovanca. Ravna izvedba z natančno brušenim finim ozobljenjem zagotavlja dobro prileganje na ustrezne osnovne čeljusti, zanesljiv prenos vpenjalnih sil in zmanjšano obrabo vpenjalnega sistema. Zaradi različnih dimenzijskih izvedb in možnosti prilagoditve so primerne za profesionalno uporabo v CNC proizvodnji, orodjarnah in kovinskopredelovalni industriji.
Blagovna znamka in šifra izdelka
Dobavitelj: SCHUNK.
Model / skupina izdelkov: 2 SWK.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravne jeklene čeljusti za dvoročeljustne vpenjalne glave.
Material: jeklo, primerno za cementiranje; pri izvedbi 2 SWK 160 je uporabljen material 16MnCr5.
Ozobljenje: fino ozobljenje 1/16" × 90°.
Namen: individualno prilagodljivo vpenjanje obdelovancev v dvoročeljustnih stružnih vpenjalnih glavah.
Opis skupine in uporaba
Mehke vpenjalne čeljusti SCHUNK 2 SWK so zasnovane za uporabo v dvoročeljustnih stružnih vpenjalnih glavah, kjer je potrebna natančna prilagoditev vpenjalnih površin dimenzijam in obliki obdelovanca. Zaradi mehke jeklene izvedbe je mogoče vpenjalne površine naknadno postružiti na zahtevani premer ali jih drugače mehansko obdelati, kar omogoča dobro prileganje obdelovancu, stabilno vpetje in ponovljivost pri obdelavi.
Posebnost modela 2 SWK je njegova zasnova za dvoročeljustne vpenjalne sisteme. Dobavna enota vključuje komplet dveh zgornjih čeljusti, ki se namestita na ustrezne osnovne čeljusti. Takšna izvedba omogoča prilagajanje vpenjalne konfiguracije različnim oblikam obdelovancev in posebnim zahtevam proizvodnega procesa.
Čeljusti so izdelane iz kakovostnega jekla, primernega za cementiranje. Material omogoča struženje, rezkanje in izdelavo individualnih vpenjalnih geometrij. Vpenjalne površine je mogoče obdelati glede na dejanski premer, profil ali drugo posebnost obdelovanca, s čimer se poveča kontaktna površina in izboljša porazdelitev vpenjalnih sil.
Model 2 SWK uporablja natančno brušeno fino ozobljenje 1/16" × 90°, ki omogoča povezavo s kompatibilnimi osnovnimi čeljustmi. Visoka natančnost prileganja zmanjšuje neželeno obrabo osnovnih čeljusti in prispeva k daljši življenjski dobi vpenjalnega sistema. Pri izbiri je pomembno razlikovati model 2 SWK od modela 2 SWKK, ki uporablja drugačen način povezave z osnovnimi čeljustmi – sistem pero in utor.
Model 2 SWK vključuje različne dimenzijske izvedbe, zato omogoča izbiro ustreznih čeljusti glede na velikost vpenjalne glave, dimenzije obdelovanca in zahtevano vpenjalno površino. Primeren je tako za posamezne obdelovalne naloge kot za ponavljajoče se serijske postopke, pri katerih sta pomembna stabilnost in ponovljivost vpetja.
Ključne prednosti
- Mehka jeklena izvedba – omogoča naknadno mehansko obdelavo in prilagoditev vpenjalnih površin.
- Jeklo za cementiranje – kakovosten material, primeren za izdelavo individualnih vpenjalnih rešitev.
- Izvedba za dvoročeljustne vpenjalne glave – dobavna enota vključuje dve zgornji vpenjalni čeljusti.
- Natančno brušeno fino ozobljenje – zagotavlja dobro prileganje na kompatibilne osnovne čeljusti.
- Ozobljenje 1/16" × 90° – omogoča povezavo z ustreznimi vpenjalnimi sistemi s finim ozobljenjem.
- Zmanjšana obraba osnovnih čeljusti – natančno prileganje prispeva k daljši življenjski dobi vpenjalnih elementov.
- Individualna prilagoditev – možnost struženja vpenjalnih površin na zahtevani premer in obliko obdelovanca.
- Ravna izvedba – široka uporabnost pri različnih postopkih struženja.
- Različne dimenzijske izvedbe – omogočajo izbiro ustreznih čeljusti za različne vpenjalne glave.
- Možnost posebnih predelav – izdelava prilagojenih površin, poševnih vpenjalnih geometrij ali zmanjšanje mase.
- Stabilno in ponovljivo vpenjanje – primerno za natančno obdelavo in serijsko proizvodnjo.
Tehnični podatki
Dobavitelj: SCHUNK.
Model / skupina: 2 SWK.
Tip izdelka: mehke zgornje vpenjalne čeljusti.
Izvedba: ravna, jeklena.
Material: jeklo, primerno za cementiranje; pri izvedbi 2 SWK 160 je uporabljen 16MnCr5.
Toplotna obdelava: material primeren za cementiranje.
Ozobljenje: fino, natančno brušeno.
Profil ozobljenja: 1/16" × 90°.
Vpenjalna površina: obdelovalna, prilagodljiva zahtevanemu premeru in obliki obdelovanca.
Širina utora: odvisna od izbrane različice.
Možnost obdelave: struženje, rezkanje in individualna prilagoditev vpenjalne geometrije.
Možnost posebnih predelav: zmanjšanje mase in izdelava namenskih ali poševnih vpenjalnih površin.
Dimenzije: različne izvedbe glede na izbrano različico.
Standardna dobavna enota: komplet 2 čeljusti.
Vrsta vpenjalne glave: dvoročeljustna stružna vpenjalna glava z ustreznim ozobljenjem.
Področje uporabe: CNC struženje, dvoročeljustni vpenjalni sistemi, individualne vpenjalne rešitve in precizna obdelava.
Primer tehničnih podatkov – 2 SWK 160
Model 2 SWK vključuje več dimenzijskih izvedb. Spodaj so navedeni podatki za izvedbo 2 SWK 160, ki prikazujejo tehnične značilnosti ene izmed različic tega modela.
Oznaka izvedbe: 2 SWK 160.
Šifra proizvajalca: 126106.
Tip izdelka: ravne mehke jeklene zgornje vpenjalne čeljusti.
Ozobljenje: 1/16" × 90°.

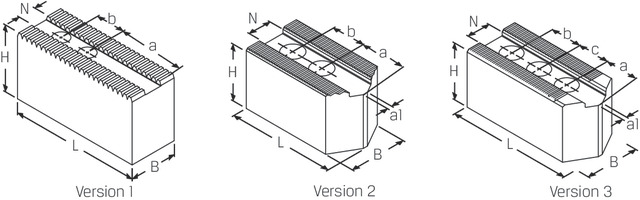

Širina utora N: 17 mm.
Širina B: 60 mm.
Višina H: 60 mm.
Dolžina L: 70 mm.
Razmik izvrtin a: 36 mm.
Razmik izvrtin b: 22 mm.
Pritrdilni vijaki: M12.
Material: jeklo 16MnCr5, primerno za cementiranje.
Masa kompleta: 3,4 kg.
Dobavna enota: komplet 2 čeljusti.
Navedene dimenzije in masa veljajo za izvedbo 2 SWK 160. Pri drugih različicah se lahko širina utora, zunanje dimenzije, pritrdilne mere in masa razlikujejo, zato je treba pred naročilom preveriti tehnične podatke izbrane izvedbe.
Različice in možnosti prilagoditve
Model 2 SWK je na voljo v različnih velikostih, ki omogočajo uporabo na kompatibilnih dvoročeljustnih stružnih vpenjalnih glavah. Posamezne izvedbe se razlikujejo po dimenzijah, širini utora, razporeditvi pritrdilnih izvrtin in masi.
Dimenzijske različice:
Različne izvedbe omogočajo prilagoditev velikosti vpenjalne glave in zahtevam posameznega obdelovalnega procesa. Pri izbiri je treba preveriti združljivost z osnovnimi čeljustmi ter zahtevani vpenjalni premer.
Fino ozobljenje:
Model 2 SWK uporablja ozobljenje 1/16" × 90°, ki omogoča natančno pozicioniranje zgornjih čeljusti na ustreznih osnovnih čeljustih. Brušeno ozobljenje zagotavlja dobro prileganje in pomaga zmanjševati obrabo vpenjalnih elementov.
Individualna obdelava vpenjalnih površin:
Mehka jeklena izvedba omogoča struženje kontaktnih površin na zahtevan premer ali izdelavo posebnih geometrij. Tako je mogoče vpenjalne čeljusti prilagoditi okroglim, profilnim in drugim oblikovno zahtevnejšim obdelovancem.
Posebne izvedbe:
Vpenjalne površine je mogoče individualno prilagoditi, na primer z izdelavo poševnih oblik za manjše premere ali zmanjšanjem mase čeljusti. Pri takšnih predelavah je treba ohraniti ustrezno togost in upoštevati dovoljene obremenitve vpenjalnega sistema.
Lastnosti in področja uporabe
Lastnosti:
Mehke vpenjalne čeljusti SCHUNK 2 SWK združujejo kakovostno jekleno konstrukcijo, natančno brušeno fino ozobljenje in možnost individualne obdelave vpenjalnih površin. Izdelane so iz jekla, primernega za cementiranje, ki omogoča prilagoditev čeljusti zahtevam posameznega obdelovanca. Ravna izvedba je uporabna pri različnih vpenjalnih nalogah, kontaktne površine pa je mogoče postružiti na želeni premer ali oblikovati glede na posebne zahteve proizvodnje. Ozobljenje 1/16" × 90° zagotavlja dobro prileganje na kompatibilne osnovne čeljusti in prispeva k zmanjševanju njihove obrabe. Dobava v kompletu dveh čeljusti je prilagojena dvoročeljustnim stružnim vpenjalnim glavam. Različne dimenzijske izvedbe omogočajo uporabo pri številnih proizvodnih nalogah, kjer so pomembni natančnost, stabilnost in ponovljivost vpetja.
Uporaba:
Model 2 SWK je primeren za CNC stružnice, klasične stružnice, orodjarne, serijsko proizvodnjo in splošno kovinskopredelovalno industrijo, kjer se uporabljajo dvoročeljustne vpenjalne glave z ustreznim finim ozobljenjem. Uporablja se pri vpenjanju okroglih, profilnih in drugih obdelovancev, pri katerih je potrebna individualna prilagoditev vpenjalnih površin. Posebej uporaben je pri izdelavi namenskih vpenjalnih konfiguracij, preciznem struženju in ponavljajočih se proizvodnih postopkih, kjer je pomembno zagotoviti dobro prileganje ter stabilno vpetje obdelovanca. Zaradi možnosti naknadne mehanske obdelave je primeren tudi za oblikovanje posebnih vpenjalnih površin glede na zahteve posamezne aplikacije.
Kaj je pri izbiri pomembno
Pri izbiri mehkih vpenjalnih čeljusti 2 SWK je pomembno preveriti tip in velikost dvoročeljustne stružne vpenjalne glave, združljivost z osnovnimi čeljustmi, profil ozobljenja, širino utora, razporeditev pritrdilnih izvrtin in zahtevani vpenjalni premer. Model uporablja fino ozobljenje 1/16" × 90°, zato ga je treba izbrati za ustrezen tip povezave. Za vpenjalne sisteme s povezavo pero in utor je treba preveriti drugačno izvedbo, kot je model 2 SWKK.
Pomembna je tudi pravilna izbira dolžine, višine in širine čeljusti glede na obliko, dimenzije in maso obdelovanca. Pri večjih ali težjih čeljustih je treba upoštevati vpliv centrifugalnih sil na razpoložljivo vpenjalno silo med vrtenjem.
Pri individualni obdelavi vpenjalnih površin je treba zagotoviti dovolj veliko kontaktno površino in pravilno porazdelitev vpenjalnih sil. Pri občutljivih ali oblikovno zahtevnejših obdelovancih je pomembno vpenjalno geometrijo prilagoditi tako, da omogoča stabilno vpetje brez nepotrebnih lokalnih obremenitev.
Za optimalno natančnost je priporočljivo vpenjalne površine obdelati neposredno na vpenjalni glavi v ustrezno prednapetem stanju. Pri načrtovanju in uporabi je treba upoštevati dovoljeno vpenjalno silo, največje dovoljene vrtljaje, pravilno pritrditev čeljusti, maso obdelovanca in navodila proizvajalca SCHUNK za varen ter zanesljiv vpenjalni proces.
