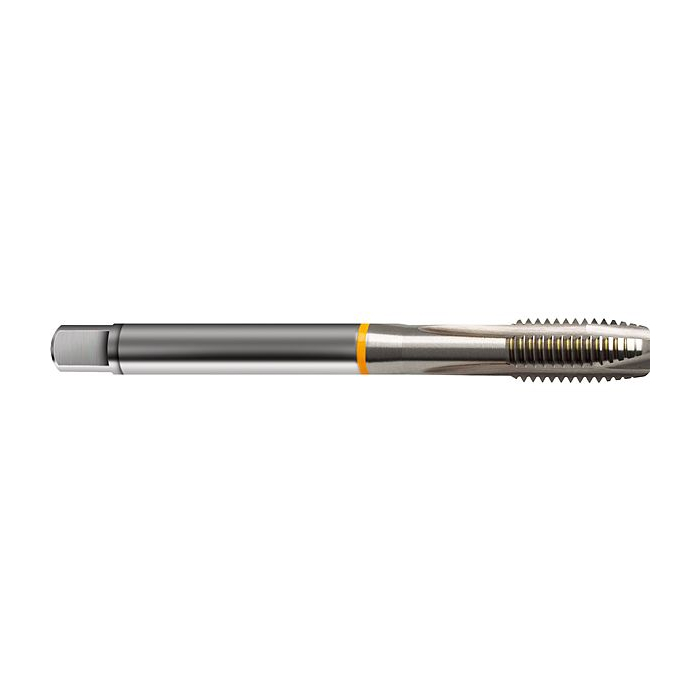

Sveder nav.strojni DIN376RN/B HSS-E/rumen obroč

Skupna šifra: 73138

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	22.100	19.50	18.000	4	ohne	140.000	69.000	58.000	62.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	24.110	21.00	18.000	4	ohne	160.000	81.000	69.000	73.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	14.090	12.00	11.000	3	ohne	110.000	58.000	49.000	53.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	20.100	17.50	16.000	4	ohne	140.000	69.000	58.000	62.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	18.100	15.50	14.000	4	ohne	125.000	67.000	58.000	62.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	10.070	8.50	7.000	3	ohne	100.000	77.000	35.000	39.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	12.080	10.20	9.000	3	ohne	110.000	55.000	45.000	49.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	16.090	14.00	12.000	3	ohne	110.000	59.000	50.000	54.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 376	rechts	8.070	6.80	6.000	3	ohne	90.000	68.000	31.000	35.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	3.540	2.90	2.500	3	ohne	56.000	37.000	16.000	20.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	4.050	3.30	2.800	3	ohne	63.000	43.000	17.000	21.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	5.060	4.20	3.500	3	ohne	70.000	50.000	21.000	25.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	6.060	5.00	4.500	3	ohne	80.000	59.000	26.000	30.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	3.040	2.50	2.200	3	ohne	56.000	37.000	14.000	18.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	2.040	1.60	1.400	3	ohne	45.000	26.000	11.500	13.500

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 376	rechts	2.540	2.05	1.800	3	ohne	50.000	31.000	12.500	14.500

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 376 ravni HSS-E za metrične ISO navoje

Strojni navojni sveder DIN 376 ravni HSS-E je model za uporabnike, ki izbirajo navojni sveder po standardu, materialu in načinu odvajanja odrezkov. Zasnovan je za metrične ISO navoje in za uporabo v prebojnih luknjah.

Posebnost izvedbe

Uravnotežena izvedba za delavniško in industrijsko uporabo daje modelu jasno tehnično vlogo. Površina neprevlečen in material HSS-E sta pomembna pri izbiri hitrosti rezanja, mazanja ter pričakovane življenjske dobe orodja.

Uporaba in tehnični podatki

- tip izdelka: strojni navojni sveder
- standard: DIN 376
- oblika: oblika B z ravnimi utori
- material: HSS-E
- površina/prevleka: neprevlečen
- toleranca: standardna toleranca za strojno navojno obdelavo
- smer reza: desna smer reza
- namen: metrične ISO navoje v prebojnih luknjah

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo. Pri serijskem delu je priporočljivo spremljati obrabo, saj pravočasna menjava svedra zmanjša tveganje za lom in poškodbo navoja.

Zaloga	DA
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	N (delno primerno), P
Standard	DIN 376
Smer rezanja	rechts
Zunanji premer	22.100, 24.110, 14.090, 20.100, 18.100, 10.070, 12.080, 16.090, 8.070, 3.540, 4.050, 5.060, 6.060, 3.040, 2.040, 2.540
Premer izvrtine vrtanja	19.50, 21.00, 12.00, 17.50, 15.50, 8.50, 10.20, 14.00, 6.80, 2.90, 3.30, 4.20, 5.00, 2.50, 1.60, 2.05
Premer vpetja orodja	18.000, 11.000, 16.000, 14.000, 7.000, 9.000, 12.000, 6.000, 2.500, 2.800, 3.500, 4.500, 2.200, 1.400, 1.800
Število rezil	4, 3
Notranje hlajenje	ohne
Skupna dolžina	140.000, 160.000, 110.000, 125.000, 100.000, 90.000, 56.000, 63.000, 70.000, 80.000, 45.000, 50.000
Dolžina previsa	69.000, 81.000, 58.000, 67.000, 77.000, 55.000, 59.000, 68.000, 37.000, 43.000, 50.000, 26.000, 31.000
Dolžina rezila	58.000, 69.000, 49.000, 35.000, 45.000, 50.000, 31.000, 16.000, 17.000, 21.000, 26.000, 14.000, 11.500, 12.500
Uporabna dolžina rezila	62.000, 73.000, 53.000, 39.000, 49.000, 54.000, 35.000, 20.000, 21.000, 25.000, 30.000, 18.000, 13.500, 14.500

Izberite različico

Išči:

Premer vpetja orodja:

Število rezil:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

ISO oznaka materiala:

Šifra	Naziv	Premer vpetja orodja	Število rezil	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	ISO oznaka materiala	Cena	V košarico
73138 10,0	SVEDER NAV.STROJNI DIN376RN/B M10 HSS-E - rumeni obroč	7.000	3	100.000	35.000	39.000	10.070	8.50	77.000	P, N (delno primerno)	Redna cena: 17,46 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 12,0	SVEDER NAV.STROJNI DIN376RN/B M12 HSS-E - rumeni obroč	9.000	3	110.000	45.000	49.000	12.080	10.20	55.000	P, N (delno primerno)	Redna cena: 21,56 € brez DDV	Prijavite se za nakup Na zalogi
73138 14,0	SVEDER NAV.STROJNI DIN376RN/B M14 HSS-E - rumeni obroč	11.000	3	110.000	49.000	53.000	14.090	12.00	58.000	N (delno primerno), P	Redna cena: 31,00 € brez DDV	Prijavite se za nakup Na zalogi
73138 16,0	SVEDER NAV.STROJNI DIN376RN/B M16 HSS-E - rumeni obroč	12.000	3	110.000	50.000	54.000	16.090	14.00	59.000	P, N (delno primerno)	Redna cena: 31,00 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 18,0	SVEDER NAV.STROJNI DIN376RN/B M18 HSS-E - rumeni obroč	14.000	4	125.000	58.000	62.000	18.100	15.50	67.000	P, N (delno primerno)	Redna cena: 41,58 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 20,0	SVEDER NAV.STROJNI DIN376RN/B M20 HSS-E - rumeni obroč	16.000	4	140.000	58.000	62.000	20.100	17.50	69.000	N (delno primerno), P	Redna cena: 48,09 € brez DDV	Prijavite se za nakup Na zalogi
73138 22,0	SVEDER NAV.STROJNI DIN376RN/B M22 HSS-E - rumeni obroč	18.000	4	140.000	58.000	62.000	22.100	19.50	69.000	N (delno primerno), P	Redna cena: 56,80 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 24,0	SVEDER NAV.STROJNI DIN376RN/B M24 HSS-E - rumeni obroč	18.000	4	160.000	69.000	73.000	24.110	21.00	81.000	N (delno primerno), P	Redna cena: 56,80 € brez DDV	Prijavite se za nakup Na zalogi
73138 2,0	SVEDER NAV.STROJNI DIN376RN/B M2,0 HSS-E - rumeni obroč	1.400	3	45.000	11.500	13.500	2.040	1.60	26.000	P, N (delno primerno)	Redna cena: 17,68 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73138 2,5	SVEDER NAV.STROJNI DIN376RN/B M2,5 HSS-E - rumeni obroč	1.800	3	50.000	12.500	14.500	2.540	2.05	31.000	P, N (delno primerno)	Redna cena: 18,12 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
