Mehke aluminijaste vpenjalne čeljusti SWB-AL, SCHUNK

Skupna šifra: SWB-AL
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Mehke aluminijaste vpenjalne čeljusti SWB-AL, SCHUNK

Izdelek Mehke aluminijaste vpenjalne čeljusti SWB-AL, SCHUNK proizvajalca SCHUNK spada v skupino ravne mehke aluminijaste zgornje vpenjalne čeljusti. Ravne zgornje čeljusti iz aluminija je mogoče postružiti na zahtevano vpenjalno geometrijo. Njihova manjša masa pomaga omejevati centrifugalne obremenitve in omogoča prilagojeno naleganje na obdelovanec. SWB-AL je namenjen naslednjim nalogam: prilagodljivo in lažje vpenjanje občutljivejših obdelovancev pri struženju. SWB-AL je ravna mehka aluminijasta izvedba za prilagajanje vpenjalnega premera.

Blagovna znamka in šifra izdelka

Proizvajalec: SCHUNK.
Model: SWB-AL.
Vrsta izdelka: ravne mehke aluminijaste zgornje vpenjalne čeljusti.
Material oziroma konstrukcija: aluminij AlZnMgCu1.5.
Glavno področje uporabe: prilagodljivo in lažje vpenjanje občutljivejših obdelovancev pri struženju.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.

Opis skupine in uporaba

Glavna značilnost skupine ravne mehke aluminijaste zgornje vpenjalne čeljusti je prilagoditev načinu vpetja oziroma nosilnemu sistemu. SWB-AL je ravna mehka aluminijasta izvedba za prilagajanje vpenjalnega premera. Pri modelu SWB-AL je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je prilagodljivo in lažje vpenjanje občutljivejših obdelovancev pri struženju.

Ravne zgornje čeljusti iz aluminija je mogoče postružiti na zahtevano vpenjalno geometrijo. Njihova manjša masa pomaga omejevati centrifugalne obremenitve in omogoča prilagojeno naleganje na obdelovanec. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.

Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.

Ključne prednosti

- Manjša masa – manjše centrifugalne obremenitve vpenjalnih elementov
- Mehka izvedba – prilagoditev kontaktnih površin na zahtevan premer
- Aluminij AlZnMgCu1.5 – material za namensko obdelavo čeljusti
- Ravna konstrukcija – širok razpon običajnih stružnih opravil
- Natančno naleganje – brušeno ozobljenje pri ustreznih priključkih

Tehnični podatki

Proizvajalec: SCHUNK
Model: SWB-AL
Skupina: ravne mehke aluminijaste zgornje vpenjalne čeljusti
Material / konstrukcija: aluminij AlZnMgCu1.5
Uporaba: prilagodljivo in lažje vpenjanje občutljivejših obdelovancev pri struženju
Oblika: ravna
Material: AlZnMgCu1.5
Dobavna enota skupine: komplet treh čeljusti; štiri za posebno 4-čeljustno izvedbo SWB-AL/4
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah
Priključne mere: preveriti po tehnični risbi izbrane različice

Lastnosti in področja uporabe

Lastnosti: SWB-AL je ravna mehka aluminijasta izvedba za prilagajanje vpenjalnega premera. Model SWB-AL je del skupine ravne mehke aluminijaste zgornje vpenjalne čeljusti. Ravne zgornje čeljusti iz aluminija je mogoče postružiti na zahtevano vpenjalno geometrijo. Njihova manjša masa pomaga omejevati centrifugalne obremenitve in omogoča prilagojeno naleganje na obdelovanec. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.

Uporaba: Predvidene naloge modela SWB-AL so: prilagodljivo in lažje vpenjanje občutljivejših obdelovancev pri struženju. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.

Kaj je pri izbiri pomembno

Pri izbiri modela SWB-AL najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.

Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.

Dodatne informacije

Lahka konstrukcija in vrtljaji

Aluminijasta izvedba zmanjša maso dodatnih vpenjalnih elementov. Največje dovoljene vrtljaje je treba določiti po dokumentaciji celotne glave.

Obdelava kontaktnih površin

Pred serijsko obdelavo je mogoče pripraviti namenski premer ali stopnico, prilagojeno obdelovancu.

Izbira glede na obremenitve

Pri večjih rezalnih obremenitvah je treba preveriti dopustne sile in primerjati aluminijasto izvedbo z jekleno.

Različice in pravilna namestitev

Model SWB-AL predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.

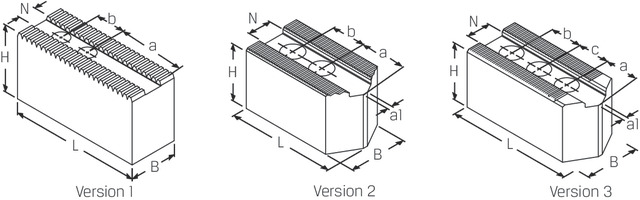

Nazobčenost 1/16" x 90°, 3/32" x 90°
Dolžina 70 mm, 90 mm, 120 mm, 155 mm, 55 mm, 80 mm
Širina 40 mm, 50 mm, 60 mm, 30 mm, 35 mm
Višina 60 mm, 80 mm, 100 mm, 40 mm
Razmik med luknjami za vijake 22 mm, 28 mm, 35 mm, 16 mm, 20 mm
Navoj M12, M16, M20, M8, M10
Material Aluminij
Znamka SCHUNK

Izberite različico

Vpenjalni kvadrat nav. svedra (a) v mm:
Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
Ostra nazobčanost:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:
Slika Šifra Naziv Vpenjalni kvadrat nav. svedra (a) v mm Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm Ostra nazobčanost N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
168100 SWB-AL 160, AUFSATZBACKEN ALU, 1/16'X90°, N= 17 33 70 40 60 1/16" × 90° 17 40 mm M12 70 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 63,10 € brez DDV
Zaloga pri dobavitelju
168101 ČELJUSTI VPENJALNE MEHKE 1/16"x90° 35x40x80mm N=14mm SWB-AL 200 (1Gar=3Kosi) 43 90 40 60 1/16" × 90° 17 40 mm M12 90 mm 60 mm 22 mm 1/16" x 90°
Redna cena: 66,64 € brez DDV
Zaloga pri dobavitelju
168102 SWB-AL 250, AUFSATZBACKEN ALU, 1/16'X90°, N= 21 62 120 50 80 1/16" × 90° 21 50 mm M16 120 mm 80 mm 28 mm 1/16" x 90°
Redna cena: 120,92 € brez DDV
Zaloga pri dobavitelju
168103 SWB-AL 400, AUFSATZBACKEN ALU, 3/32'X90°, N= 25,5 90 155 60 100 3/32" × 90° 25.5 60 mm M20 155 mm 100 mm 35 mm 3/32" x 90°
Redna cena: 221,56 € brez DDV
Zaloga pri dobavitelju
168104 ČELJUSTI VPENJALNE MEHKE SWB-AL 130, SCHUNK / / / / / / 30 mm M8 55 mm 40 mm 16 mm 1/16" x 90°
Redna cena: 76,57 € brez DDV
Zaloga pri dobavitelju
168105 SWB-AL 165, AUFSATZBACKEN ALU, 1/16'X90°, N= 14 45 80 35 60 1/16" × 90° 14 35 mm M10 80 mm 60 mm 20 mm 1/16" x 90°
Redna cena: 71,37 € brez DDV
Zaloga pri dobavitelju
