Osnovne čeljusti z vijaki GBK, SCHUNK

Skupna šifra: GBK
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Osnovne čeljusti z vijaki GBK, SCHUNK

Izdelek Osnovne čeljusti z vijaki GBK, SCHUNK proizvajalca SCHUNK spada v skupino osnovne vpenjalne čeljusti. Osnovne čeljusti predstavljajo vmesni nosilni del med vpenjalno glavo in zgornjimi čeljustmi. SCHUNK ponuja različne sisteme utorov, vijačenja in natančno brušenega povezovalnega ozobljenja glede na tip glave. GBK je namenjen naslednjim nalogam: povezovanje vpenjalne glave z ustreznimi zgornjimi čeljustmi. GBK je osnovna čeljust z vijačenjem za uporabo z ustreznimi zgornjimi čeljustmi.

Blagovna znamka in šifra izdelka

Proizvajalec: SCHUNK.
Model: GBK.
Vrsta izdelka: osnovne vpenjalne čeljusti.
Material oziroma konstrukcija: jeklena konstrukcija; izvedba je odvisna od izbranega modela.
Glavno področje uporabe: povezovanje vpenjalne glave z ustreznimi zgornjimi čeljustmi.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.

Opis skupine in uporaba

Glavna značilnost skupine osnovne vpenjalne čeljusti je prilagoditev načinu vpetja oziroma nosilnemu sistemu. GBK je osnovna čeljust z vijačenjem za uporabo z ustreznimi zgornjimi čeljustmi. Pri modelu GBK je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je povezovanje vpenjalne glave z ustreznimi zgornjimi čeljustmi.

Osnovne čeljusti predstavljajo vmesni nosilni del med vpenjalno glavo in zgornjimi čeljustmi. SCHUNK ponuja različne sisteme utorov, vijačenja in natančno brušenega povezovalnega ozobljenja glede na tip glave. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.

Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.

Ključne prednosti

- Natančno prileganje – brušene povezovalne in naležne površine
- Široka združljivost – različne izvedbe za različne vpenjalne glave
- Podlaga za zgornje čeljusti – stabilen prenos vpenjalnih sil
- Hitrejša menjava – omogoča sestavljanje vpenjalnih enot
- Obstojna izvedba – konstrukcija namenjena ponavljajoči se industrijski uporabi

Tehnični podatki

Proizvajalec: SCHUNK
Model: GBK
Skupina: osnovne vpenjalne čeljusti
Material / konstrukcija: jeklena konstrukcija; izvedba je odvisna od izbranega modela
Uporaba: povezovanje vpenjalne glave z ustreznimi zgornjimi čeljustmi
Funkcija: osnovni nosilni element za zgornje vpenjalne čeljusti
Povezava: utor in vijačenje oziroma ozobljenje, odvisno od izvedbe
Dobavna enota skupine: običajno komplet treh osnovnih čeljusti z vijaki; izjema EWB-MT brez priloženih cilindričnih vijakov
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah
Priključne mere: preveriti po tehnični risbi izbrane različice

Lastnosti in področja uporabe

Lastnosti: GBK je osnovna čeljust z vijačenjem za uporabo z ustreznimi zgornjimi čeljustmi. Model GBK je del skupine osnovne vpenjalne čeljusti. Osnovne čeljusti predstavljajo vmesni nosilni del med vpenjalno glavo in zgornjimi čeljustmi. SCHUNK ponuja različne sisteme utorov, vijačenja in natančno brušenega povezovalnega ozobljenja glede na tip glave. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.

Uporaba: Predvidene naloge modela GBK so: povezovanje vpenjalne glave z ustreznimi zgornjimi čeljustmi. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.

Kaj je pri izbiri pomembno

Pri izbiri modela GBK najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.

Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.

Dodatne informacije

Povezava z zgornjimi čeljustmi

Osnovna čeljust zagotavlja naleganje in mehansko pritrditev zgornje čeljusti. Profil povezave mora popolnoma ustrezati vpenjalnemu sistemu.

Natančnost in obraba

Brušene površine izboljšajo naleganje in ponovljivost menjave. Pri nekaterih izvedbah odmik polovice zoba pomaga zapolniti vrzeli med vpenjalnimi položaji.

Montaža in vzdrževanje

Pred uporabo je treba preveriti vijake, čistočo naležnih ploskev, položaj čeljusti in omejitve vpenjalne glave.

Različice in pravilna namestitev

Model GBK predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.

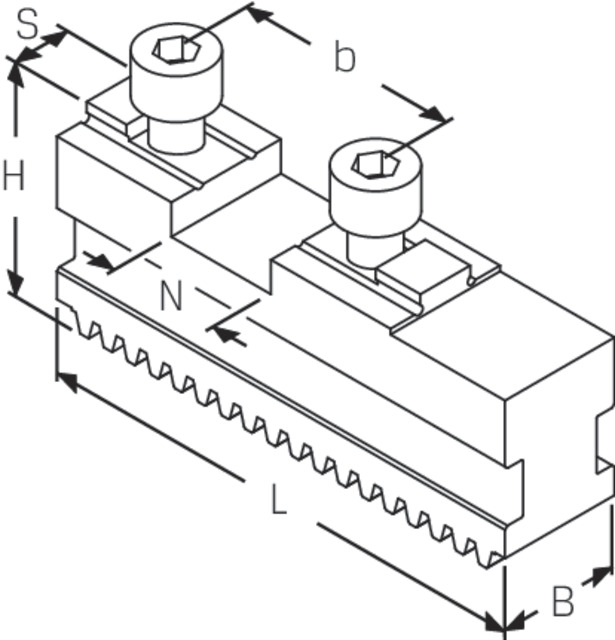

Nazobčenost Ravna
Dolžina 56 mm, 85 mm, 104 mm, 115 mm, 125 mm, 160 mm, 200 mm, 65 mm
Širina 20 mm, 22 mm, 26 mm, 32 mm, 45 mm
Višina 30 mm, 32 mm, 40 mm, 46 mm, 61 mm
Razmik med luknjami za vijake 32 mm, 40 mm, 54 mm, 60 mm
Navoj M8, M12, M16
Znamka SCHUNK

Izberite različico

Dolžina čeljusti v mm:
Širina čeljusti v mm:
Višina čeljusti v mm:
N mm:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Slika Šifra Naziv Dolžina čeljusti v mm Širina čeljusti v mm Višina čeljusti v mm N mm Širina Navoj Dolžina Višina Razmik med luknjami za vijake Cena V košarico
159099 ČELJUSTI STRUŽNE VPENJALNE GLAVE Z VIJAKI GBK 140, SCHUNK / / / / 20 mm M8 56 mm 30 mm 32 mm
Redna cena: 236,64 € brez DDV
Zaloga pri dobavitelju
159100 ČELJUSTI VPENJALNE OSNOVNE 85x22x32mm Typ:GBK 200 (1gar.=3kos) Schunk 85 22 32 20 22 mm M8 85 mm 32 mm 40 mm
Redna cena: 219,02 € brez DDV
Zaloga pri dobavitelju
159101 GBK 250, GRUNDBACKEN HART, EINSCHL. SCHRAUBEN 104 26 40 20 26 mm M12 104 mm 40 mm 40 mm
Redna cena: 257,92 € brez DDV
Zaloga pri dobavitelju
159102 ČELJUSTI VPENJALNE OSNOVNE 115x32x46mm Typ:GBK 400 (1gar.=3kos) Schunk 115 32 46 20 32 mm M12 115 mm 46 mm 40 mm
Redna cena: 320,50 € brez DDV
Zaloga pri dobavitelju
159103 ČELJUSTI VPENJALNE OSNOVNE 125x32x46mm Typ:GBK 400 (1gar.=3kos) Schunk 125 32 46 26 32 mm M12 125 mm 46 mm 54 mm
Redna cena: 339,12 € brez DDV
Zaloga pri dobavitelju
159104 GBK 500, GRUNDBACKEN HART, EINSCHL. SCHRAUBEN 160 45 61 30 45 mm M16 160 mm 61 mm 60 mm
Redna cena: 645,24 € brez DDV
Zaloga pri dobavitelju
159105 GBK 630, GRUNDBACKEN HART, EINSCHL. SCHRAUBEN 203 45 61 30 45 mm M16 200 mm 61 mm 60 mm
Redna cena: 756,10 € brez DDV
Zaloga pri dobavitelju
159106 GBK 160, GRUNDBACKEN HART, EINSCHL. SCHRAUBEN 65 20 30 18 20 mm M8 65 mm 30 mm 32 mm
Redna cena: 207,17 € brez DDV
Zaloga pri dobavitelju
