Proizvajalec: Slika za proizvajalca PRETEC

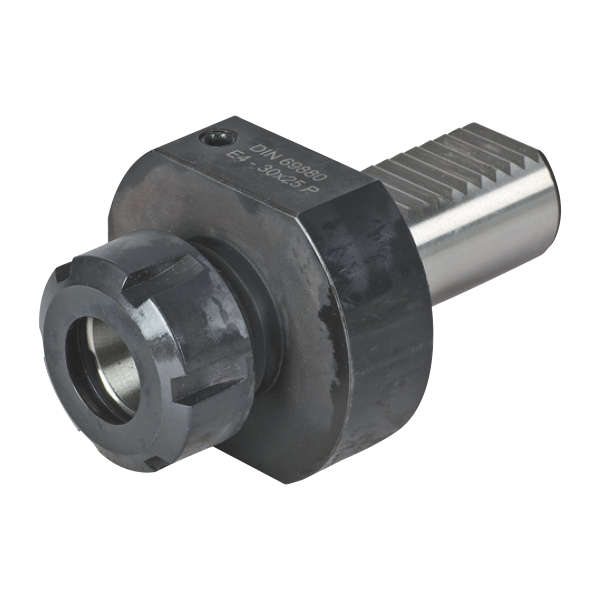

Držalo VDI DIN69880 E4 234550

Skupna šifra: 234550

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

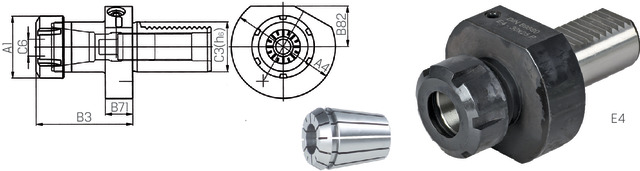

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	16	ER16	32	32	40	38.00	13	18	18	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	16	ER25	42	42	40	44.00	13	18	18	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	Znamka
DIN 69880	E4	20	ER16	32	32	50	44.00	18	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	Znamka
DIN 69880	E4	20	ER20	35	35	50	44.00	18	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	Znamka
DIN 69880	E4	20	ER32	50	50	50	62.00	18	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	25	ER25	42	42	58	57.00	18	25	25	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	25	ER32	50	50	58	62.00	18	25	25	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	30	ER16	32	32	68	48.00	22	28	28	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	30	ER25	42	42	68	57.00	22	28	28	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	30	ER32	50	50	68	62.00	22	28	28	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	30	ER40	63	63	68	70.00	22	28	28	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	40	ER25	42	42	83	62.00	22	32	32.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	40	ER40	63	63	83	75.00	22	32	32.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	50	ER32	50	50	98	75.00	30	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	60	ER32	50	50	123	75.00	30	42	42.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	60	ER40	63	63	123	75.00	30	42	42.5	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- Spannzangenaufnahme Form E4
- für ER Spannzangen nach DIN 6499, 248450-248659

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	E4	16, 20, 25, 30, 40, 50, 60	ER16, ER25, ER20, ER32, ER40	32, 42, 35, 50, 63	32, 42, 35, 50, 63	40, 50, 58, 68, 83, 98, 123	38.00, 44.00, 62.00, 57.00, 48.00, 70.00, 75.00	13, 18, 22, 30	18, 25, 28, 32, 35, 42	18, 25, 28, 32.5, 35, 42.5	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[C6] Velikost vpenjanja na strani obdelovanca:

[A4] Premer obroča v mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[B82] Radialna višina v mm:

B82 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B82] Radialna višina v mm	B82 mm
234550 E416X16	Werkzeughalter f.Spannzangen DIN69880 E4x16x 1-10 PRETEC	16	38.00	13	ER16	40	32	32	18	18
234550 E416x20	DRŽALO VDI DIN69880 E4 16/ER20	/	/	/	/	/	/	/	/	/
234550 E416X25	Werkzeughalter f. Spannzangen DIN69880 E4x16x 2-16 PRETEC	16	44.00	13	ER25	40	42	42	18	18
234550 E420X16	Werkzeughalter f.Spannzangen DIN69880 E4x20x 1-10 PRETEC	20	44.00	18	ER16	50	32	32	/	/
234550 E420X20	Werkzeughalter f.Spannzangen DIN69880 E4x20x 1-13 PRETEC	20	44.00	18	ER20	50	35	35	/	/
234550 E420x25	DRŽALO VDI DIN69880 E4 20/ER25	/	/	/	/	/	/	/	/	/
234550 E420X32	DRŽALO VDI DIN69880 E4 20/ER32	20	62.00	18	ER32	50	50	50	/	/
234550 E425X25	Werkzeughalter f.Spannzangen DIN69880 E4x25x 2-16 PRETEC	25	57.00	18	ER25	58	42	42	25	25
234550 E425X32	Werkzeughalter f.Spannzangen DIN69880 E4x25x 2-20 PRETEC	25	62.00	18	ER32	58	50	50	25	25
234550 E430X16	DRŽALO VDI DIN69880 E4 30/ER16 (1-10mm)	30	48.00	22	ER16	68	32	32	28	28
