Proizvajalec: Slika za proizvajalca PRETEC

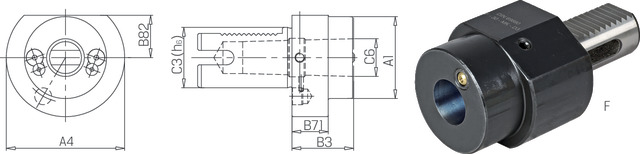

Držalo VDI DIN69880 F 234300

Skupna šifra: 234300

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	Znamka
DIN 69880	F	16	MK1	40	50.00	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	Znamka
DIN 69880	F	20	MK1	50	23.00	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	Znamka
DIN 69880	F	20	MK2	50	61.00	22	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	25	MK1	58	25	25	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	25	MK2	58	27.00	25	25	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	30	MK1	68	27.00	28	28	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	30	MK2	68	36.00	27	27	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	30	MK3	55	55	68	66.00	41	28	28	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	40	MK1	55	55	83	36.00	22	32	32.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	40	MK2	55	55	83	36.00	22	32	32.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	40	MK3	58	58	83	36.00	22	32	32.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	40	MK4	68	68	83	80.00	22	32	32.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	50	MK2	55	55	98	36.00	30	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	50	MK3	58	58	98	36.00	30	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	50	MK4	68	68	98	50.00	30	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B82] Radialna višina v mm	B82 mm	Znamka
DIN 69880	F	50	MK5	98	16.00	35	35	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- für Werkzeuge mit Schaft nach DIN 228B mit Austreiblappen
- mit Kugelspritzdüse

*ohne Verzahnung

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	Znamka
DIN 69880	F	16, 20, 25, 30, 40, 50	MK1, MK2, MK3, MK4, MK5	40, 50, 58, 68, 83, 98	50.00, 23.00, 61.00, 27.00, 36.00, 66.00, 80.00, 16.00	22, 41, 30	25, 28, 27, 32, 35	25, 28, 27, 32.5, 35	55, 58, 68	55, 58, 68	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[C6] Velikost vpenjanja na strani obdelovanca:

[A4] Premer obroča v mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[B82] Radialna višina v mm:

B82 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[C6] Velikost vpenjanja na strani obdelovanca	[A4] Premer obroča v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B82] Radialna višina v mm	B82 mm
234300 F16MK1	Werkzeughalter für Morsekegel DIN69880 Fx16xMK1x61 PRETEC	16	50.00	/	MK1	40	/	/	/	/
234300 F20MK1	Werkzeughalter für Morsekegel DIN69880 Fx20xMK1x23 PRETEC	20	23.00	/	MK1	50	/	/	/	/
234300 F20MK2	Werkzeughalter für Morsekegel DIN69880 Fx20xMK2x41 PRETEC	20	61.00	22	MK2	50	/	/	/	/
234300 F25MK1	Werkzeughalter für Morsekegel DIN69880 Fx25xMK1x23 PRETEC	25	/	/	MK1	58	/	/	25	25
234300 F25MK2	Werkzeughalter für Morsekegel DIN69880 Fx25xMK2x34 PRETEC	25	27.00	/	MK2	58	/	/	25	25
234300 F30MK1	Werkzeughalter für Morsekegel DIN69880 Fx30xMK1x27 PRETEC	30	27.00	/	MK1	68	/	/	28	28
234300 F30MK2	Werkzeughalter für Morsekegel DIN69880 Fx30xMK2x36 PRETEC	30	36.00	/	MK2	68	/	/	27	27
234300 F30MK3	DRŽALO VDI DIN69880 F30xMK3	30	66.00	41	MK3	68	55	55	28	28
234300 F40MK1	Werkzeughalter für Morsekegel DIN69880 Fx40xMK1x23 PRETEC	40	36.00	22	MK1	83	55	55	32	32.5
234300 F40MK2	DRŽALO VDI DIN69880 F40xMK2	40	36.00	22	MK2	83	55	55	32	32.5
