Proizvajalec: Slika za proizvajalca PRETEC

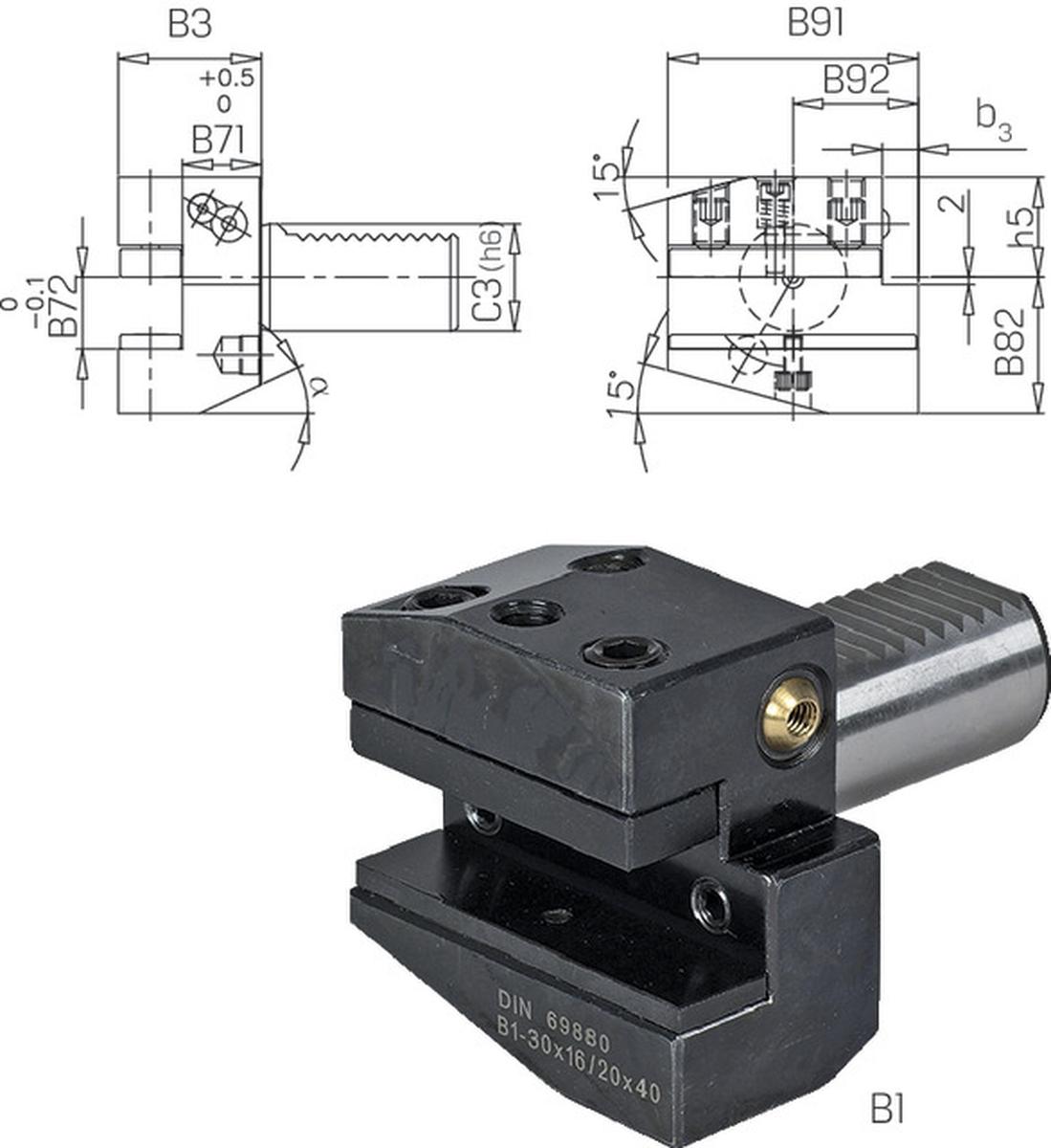

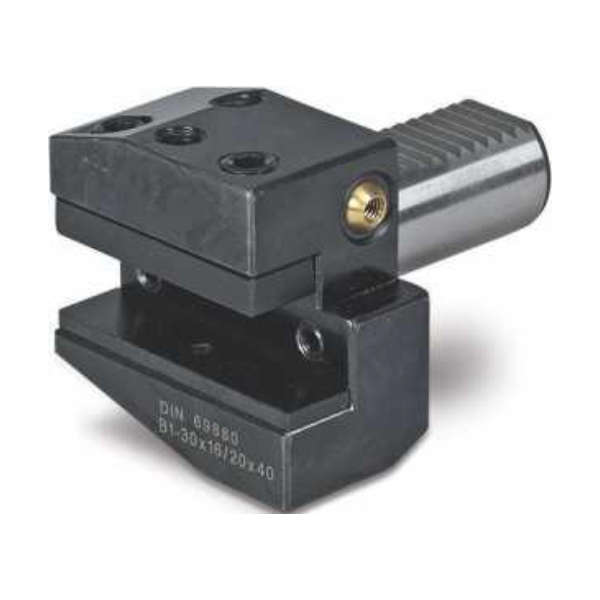

Držalo VDI DIN69880 oblika B1 desni 232103

Skupna šifra: 233000

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	16	24.00	13	12	12	22	22	42	42	23	23	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	16	34.00	23	12	12	22	22	42	42	23	23	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	20	40.00	26	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	25	30.00	16	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	25	40.00	26	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	30	60.00	42	20	20	38	38	70	70	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	40	44.00	22	25	25	48	48	85	85	42	42.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	50	55.00	30	32	32	60	60	100	100	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	60	60.00	30	32	32	62	62.5	125	125	62	62.5	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- radial
- kurz
- mit Kugelspritzdüse

Lieferung:
Unterlegscheibe verbaut.

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B1	16, 20, 25, 30, 40, 50, 60	24.00, 34.00, 40.00, 30.00, 60.00, 44.00, 55.00	13, 23, 26, 16, 42, 22, 30	12, 16, 20, 25, 32	12, 16, 20, 25, 32	22, 30, 38, 48, 60, 62	22, 30, 38, 48, 60, 62.5	42, 55, 70, 85, 100, 125	42, 55, 70, 85, 100, 125	23, 30, 35, 42, 50, 62	23, 30, 35, 42.5, 50, 62.5	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[B82] Radialna višina v mm:

B82 mm:

[B72] Funkcijska višina v mm:

B72 mm:

[B91] Skupna širina v mm:

B91 mm:

[B92] Radialna širina v mm:

B92 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	[B72] Funkcijska višina v mm	B72 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm
233000 B116X12X24	Werkzeughalter rechts kurz DIN69880 B1-16x12x24 PRETEC	16	24.00	13	22	22	12	12	42	42	23	23
233000 B116X12X34	Werkzeughalter rechts kurz DIN69880 B1-16x12x34 PRETEC	16	34.00	23	22	22	12	12	42	42	23	23
233000 B120x16x30	DRŽALO VDI FORM B1 D20x16x30mm	/	/	/	/	/	/	/	/	/	/	/
233000 B120X16X40	Werkzeughalter rechts kurz DIN69880 B1-20x16x40 PRETEC	20	40.00	26	30	30	16	16	55	55	30	30
233000 B125X16X30	Werkzeughalter rechts kurz DIN69880 B1-25x16x30 PRETEC	25	30.00	16	30	30	16	16	55	55	30	30
233000 B125X16X40	Werkzeughalter rechts kurz DIN69880 B1-25x16x40 PRETEC	25	40.00	26	30	30	16	16	55	55	30	30
233000 B130x20x40	DRŽALO VDI FORM B1 D30x20x40	/	/	/	/	/	/	/	/	/	/	/
233000 B130X20X60	Werkzeughalter rechts kurz DIN69880 B1-30x20x60 PRETEC	30	60.00	42	38	38	20	20	70	70	35	35
233000 B140X25X44	DRŽALO VDI FORM B1 D40x25x44mm	40	44.00	22	48	48	25	25	85	85	42	42.5
233000 B150X32X55	DRŽALO VDI FORM B1 D50x32x55mm	50	55.00	30	60	60	32	32	100	100	50	50
