Proizvajalec: Slika za proizvajalca PRETEC

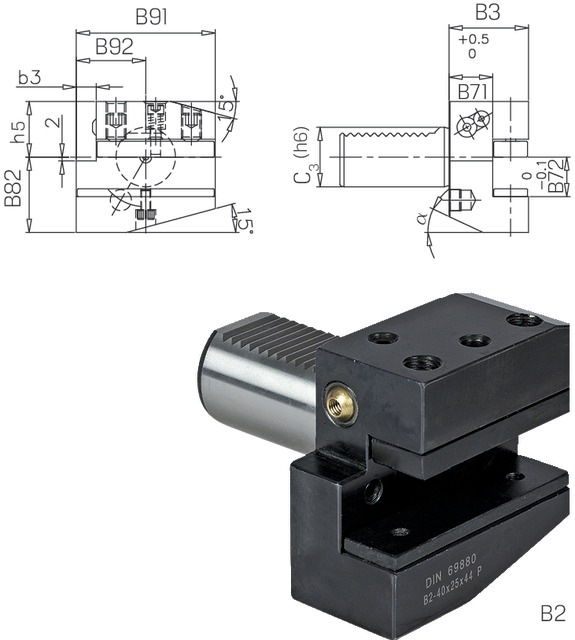

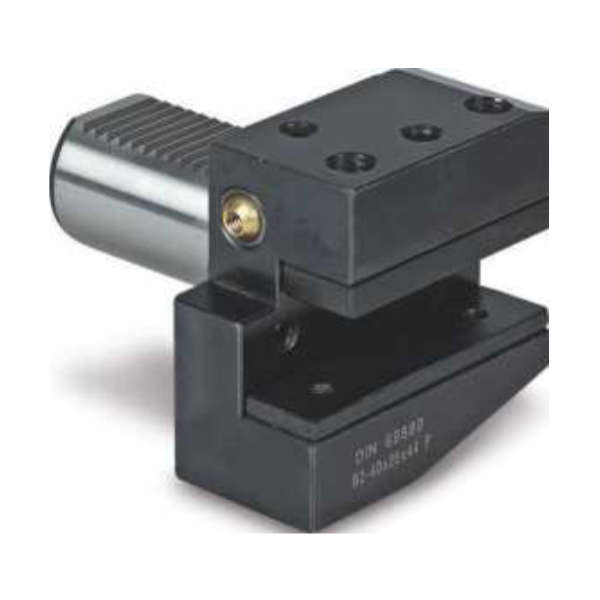

Držalo VDI DIN69880 oblika B2 levi 233050

Skupna šifra: 233050

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	16	24.00	13	12	12	22	22	42	42	23	23	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	16	34.00	23	12	12	22	22	42	42	23	23	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	20	30.00	16	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	20	40.00	26	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	25	30.00	16	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	25	40.00	26	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	30	40.00	22	20	20	38	38	70	70	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	30	60.00	42	20	20	38	38	70	70	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	50	55.00	30	32	32	60	60	100	100	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	60	60.00	30	32	32	62	62.5	125	125	62	62.5	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- radial
- kurz
- mit Kugelspritzdüse

Lieferung:
Unterlegscheibe verbaut.

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B2	16, 20, 25, 30, 50, 60	24.00, 34.00, 30.00, 40.00, 60.00, 55.00	13, 23, 16, 26, 22, 42, 30	12, 16, 20, 32	12, 16, 20, 32	22, 30, 38, 60, 62	22, 30, 38, 60, 62.5	42, 55, 70, 100, 125	42, 55, 70, 100, 125	23, 30, 35, 50, 62	23, 30, 35, 50, 62.5	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[B82] Radialna višina v mm:

B82 mm:

[B72] Funkcijska višina v mm:

B72 mm:

[B91] Skupna širina v mm:

B91 mm:

[B92] Radialna širina v mm:

B92 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	[B72] Funkcijska višina v mm	B72 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm
233050 B216X12X24	Werkzeughalter links kurz DIN69880 B2-16x12x24 PRETEC	16	24.00	13	22	22	12	12	42	42	23	23
233050 B216X12X34	Werkzeughalter links kurz DIN69880 B2-16x12x34 PRETEC	16	34.00	23	22	22	12	12	42	42	23	23
233050 B220X16X30	Werkzeughalter links kurz DIN69880 B2-20x16x30 PRETEC	20	30.00	16	30	30	16	16	55	55	30	30
233050 B220X16X40	Werkzeughalter links kurz DIN69880 B2-20x16x40 PRETEC	20	40.00	26	30	30	16	16	55	55	30	30
233050 B225X16X30	Werkzeughalter links kurz DIN69880 B2-25x16x30 PRETEC	25	30.00	16	30	30	16	16	55	55	30	30
233050 B225X16X40	Werkzeughalter links kurz DIN69880 B2-25x16x40 PRETEC	25	40.00	26	30	30	16	16	55	55	30	30
233050 B230X20X40	DRŽALO VDI DIN69880 B2 30x20x40mm - levo	30	40.00	22	38	38	20	20	70	70	35	35
233050 B230X20X60	DRŽALO VDI DIN69880 B2 30x20x60mm - levo	30	60.00	42	38	38	20	20	70	70	35	35
233050 B240x25x44	DRŽALO VDI DIN69880 B2 40x25x44mm - levo	/	/	/	/	/	/	/	/	/	/	/
233050 B250X32X55	DRŽALO VDI DIN69880 B2-50x32x55mm - levo	50	55.00	30	60	60	32	32	100	100	50	50
