Proizvajalec: Slika za proizvajalca PRETEC

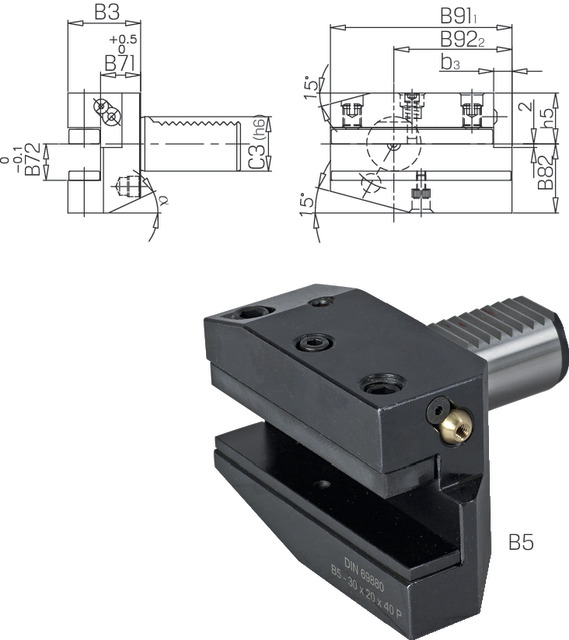

Držalo VDI DIN69880 oblika B5 desni 233200

Skupna šifra: 233200

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	16	24.00	13	12	12	22	22	58	58	39	39	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	16	34.00	23	12	12	22	22	58	58	39	39	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	20	30.00	16	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	20	40.00	26	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	25	30.00	16	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	25	40.00	26	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	30	40.00	22	20	20	38	38	100	100	65	65	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	30	60.00	42	20	20	38	38	100	100	65	65	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	40	44.00	22	25	25	48	48	118	118	76	75.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	50	55.00	30	32	32	60	60	130	130	80	80	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	60	60.00	30	32	32	62	62.5	145	145	82	82.5	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- radial
- lang
- mit Kugelspritzdüse

Lieferung:
Unterlegscheibe verbaut.

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B5	16, 20, 25, 30, 40, 50, 60	24.00, 34.00, 30.00, 40.00, 60.00, 44.00, 55.00	13, 23, 16, 26, 22, 42, 30	12, 16, 20, 25, 32	12, 16, 20, 25, 32	22, 30, 38, 48, 60, 62	22, 30, 38, 48, 60, 62.5	58, 75, 100, 118, 130, 145	58, 75, 100, 118, 130, 145	39, 50, 65, 76, 80, 82	39, 50, 65, 75.5, 80, 82.5	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[B82] Radialna višina v mm:

B82 mm:

[B72] Funkcijska višina v mm:

B72 mm:

[B91] Skupna širina v mm:

B91 mm:

[B92] Radialna širina v mm:

B92 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	[B72] Funkcijska višina v mm	B72 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm
233200 B516X12X24	Werkzeughalter rechts lang DIN69880 B5-16x12x24 PRETEC	16	24.00	13	22	22	12	12	58	58	39	39
233200 B516X12X34	Werkzeughalter rechts lang DIN69880 B5-16x12x34 PRETEC	16	34.00	23	22	22	12	12	58	58	39	39
233200 B520X16X30	Werkzeughalter rechts lang DIN69880 B5-20x16x30 PRETEC	20	30.00	16	30	30	16	16	75	75	50	50
233200 B520X16X40	Werkzeughalter rechts lang DIN69880 B5-20x16x40 PRETEC	20	40.00	26	30	30	16	16	75	75	50	50
233200 B525X16X30	Werkzeughalter rechts lang DIN69880 B5-25x16x30 PRETEC	25	30.00	16	30	30	16	16	75	75	50	50
233200 B525X16X40	Werkzeughalter rechts lang DIN69880 B5-25x16x40 PRETEC	25	40.00	26	30	30	16	16	75	75	50	50
233200 B530X20X40	DRŽALO VDI B5 30X20X40mm - dolgo desno	30	40.00	22	38	38	20	20	100	100	65	65
233200 B530X20X60	Werkzeughalter rechts lang DIN69880 B5-30x20x60 PRETEC	30	60.00	42	38	38	20	20	100	100	65	65
233200 B540X25X44	DRŽALO VDI B5 40X25X44 mm - dolgo desno	40	44.00	22	48	48	25	25	118	118	76	75.5
233200 B550X32X55	Werkzeughalter rechts lang DIN69880 B5-50x32x55 PRETEC	50	55.00	30	60	60	32	32	130	130	80	80
