Proizvajalec: Slika za proizvajalca PRETEC

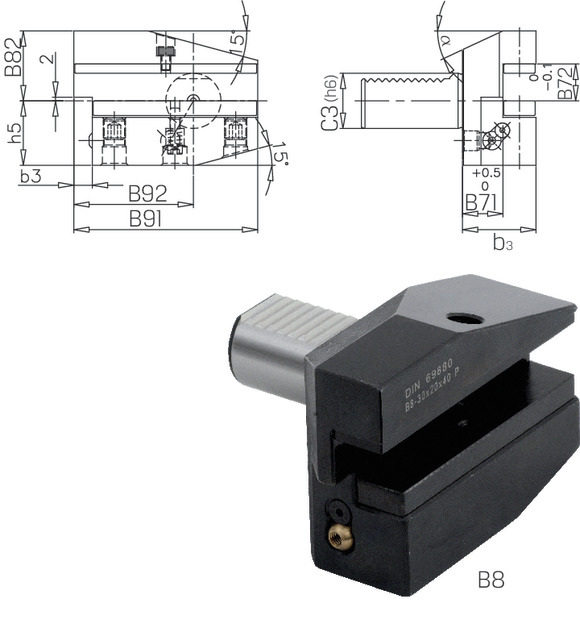

Držalo VDI DIN69880 oblika B8 levi, dolgi 233350

Skupna šifra: 233350

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	16	24.00	13	12	12	22	22	58	58	39	39	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	16	34.00	23	12	12	22	22	58	58	39	39	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	20	30.00	16	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	20	40.00	26	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	25	30.00	16	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	25	40.00	26	16	16	30	30	75	75	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	30	40.00	22	20	20	38	38	100	100	65	65	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	30	60.00	42	32	32	38	38	100	100	65	65	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	40	44.00	22	25	25	48	48	118	118	76	75.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	50	55.00	30	32	32	60	60	130	130	80	80	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	60	60.00	30	32	32	62	62.5	145	145	82	82.5	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- radial
- überkopf
- lang
- mit Kugelspritzdüse

Lieferung:
Unterlegscheibe verbaut.

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B8	16, 20, 25, 30, 40, 50, 60	24.00, 34.00, 30.00, 40.00, 60.00, 44.00, 55.00	13, 23, 16, 26, 22, 42, 30	12, 16, 20, 32, 25	12, 16, 20, 32, 25	22, 30, 38, 48, 60, 62	22, 30, 38, 48, 60, 62.5	58, 75, 100, 118, 130, 145	58, 75, 100, 118, 130, 145	39, 50, 65, 76, 80, 82	39, 50, 65, 75.5, 80, 82.5	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[B82] Radialna višina v mm:

B82 mm:

[B72] Funkcijska višina v mm:

B72 mm:

[B91] Skupna širina v mm:

B91 mm:

[B92] Radialna širina v mm:

B92 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	[B72] Funkcijska višina v mm	B72 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm
233350 B816X12X24	Werkzeughalter links lang DIN69880 B8-16x12x24 PRETEC	16	24.00	13	22	22	12	12	58	58	39	39
233350 B816X12X34	Werkzeughalter links lang DIN69880 B8-16x12x34 PRETEC	16	34.00	23	22	22	12	12	58	58	39	39
233350 B820X16X30	Werkzeughalter links lang DIN69880 B8-20x16x30 PRETEC	20	30.00	16	30	30	16	16	75	75	50	50
233350 B820X16X40	Werkzeughalter links lang DIN69880 B8-20x16x40 PRETEC	20	40.00	26	30	30	16	16	75	75	50	50
233350 B825X16X30	Werkzeughalter links lang DIN69880 B8-25x16x30 PRETEC	25	30.00	16	30	30	16	16	75	75	50	50
233350 B825X16X40	Werkzeughalter links lang DIN69880 B8-25x16x40 PRETEC	25	40.00	26	30	30	16	16	75	75	50	50
233350 B830X20X40	Werkzeughalter links lang DIN69880 B8-30x20x40 PRETEC	30	40.00	22	38	38	20	20	100	100	65	65
233350 B830X20X60	Werkzeughalter links lang DIN69880 B8-30x20x60 PRETEC	30	60.00	42	38	38	32	32	100	100	65	65
233350 B840X25X44	DRŽALO VDI DIN69880 B8-40x25x44 - levo, dolgo	40	44.00	22	48	48	25	25	118	118	76	75.5
233350 B850X32X55	Werkzeughalter links lang DIN69880 B8-50x32x55 PRETEC	50	55.00	30	60	60	32	32	130	130	80	80
