Proizvajalec: Slika za proizvajalca PRETEC

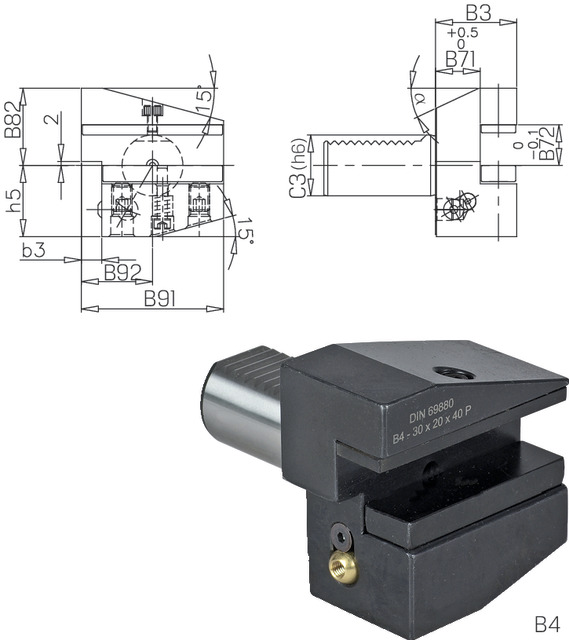

Držalo VDI DIN69880 oblika B4 levi 233150

Skupna šifra: 233150

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	16	24.00	13	12	12	22	22	42	42	23	23	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	16	34.00	23	12	12	22	22	42	42	23	23	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	20	30.00	16	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	20	40.00	26	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	25	30.00	16	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	25	40.00	26	16	16	30	30	55	55	30	30	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	30	40.00	22	20	20	38	38	70	70	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	30	60.00	42	20	20	38	38	70	70	35	35	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	40	44.00	22	25	25	48	48	85	85	42	42.5	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	50	55.00	30	32	32	60	60	100	100	50	50	PRETEC

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	60	60.00	30	32	32	62	62.5	125	125	62	62.5	PRETEC

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- radial
- überkopf
- kurz
- mit Kugelspritzdüse

Lieferung:
Unterlegscheibe verbaut.

Specifikacije

DIN-standard	Oblika	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B72] Funkcijska višina v mm	B72 mm	[B82] Radialna višina v mm	B82 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm	Znamka
DIN 69880	B4	16, 20, 25, 30, 40, 50, 60	24.00, 34.00, 30.00, 40.00, 60.00, 44.00, 55.00	13, 23, 16, 26, 22, 42, 30	12, 16, 20, 25, 32	12, 16, 20, 25, 32	22, 30, 38, 48, 60, 62	22, 30, 38, 48, 60, 62.5	42, 55, 70, 85, 100, 125	42, 55, 70, 85, 100, 125	23, 30, 35, 42, 50, 62	23, 30, 35, 42.5, 50, 62.5	PRETEC

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[B71] Uporabna dolžina:

[B82] Radialna višina v mm:

B82 mm:

[B72] Funkcijska višina v mm:

B72 mm:

[B91] Skupna širina v mm:

B91 mm:

[B92] Radialna širina v mm:

B92 mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[B71] Uporabna dolžina	[B82] Radialna višina v mm	B82 mm	[B72] Funkcijska višina v mm	B72 mm	[B91] Skupna širina v mm	B91 mm	[B92] Radialna širina v mm	B92 mm
233150 B416X12X24	Werkzeughalter links kurz DIN69880 B4-16x12x24 PRETEC	16	24.00	13	22	22	12	12	42	42	23	23
233150 B416X12X34	Werkzeughalter links kurz DIN69880 B4-16x12x34 PRETEC	16	34.00	23	22	22	12	12	42	42	23	23
233150 B420X16X30	Werkzeughalter links kurz DIN69880 B4-20x16x30 PRETEC	20	30.00	16	30	30	16	16	55	55	30	30
233150 B420X16X40	Werkzeughalter links kurz DIN69880 B4-20x16x40 PRETEC	20	40.00	26	30	30	16	16	55	55	30	30
233150 B425X16X30	Werkzeughalter links kurz DIN69880 B4-25x16x30 PRETEC	25	30.00	16	30	30	16	16	55	55	30	30
233150 B425X16X40	Werkzeughalter links kurz DIN69880 B4-25x16x40 PRETEC	25	40.00	26	30	30	16	16	55	55	30	30
233150 B430X20X40	DRŽALO VDI DIN69880 B4 30x20x40 mm, levo	30	40.00	22	38	38	20	20	70	70	35	35
233150 B430X20X60	Werkzeughalter links kurz DIN69880 B4-30x20x60 PRETEC	30	60.00	42	38	38	20	20	70	70	35	35
233150 B440X25X44	DRŽALO VDI DIN69880 B4 40×25×44mm, levo	40	44.00	22	48	48	25	25	85	85	42	42.5
233150 B450X32X55	DRŽALO VDI DIN69880 B4 50x32x55 mm, levo	50	55.00	30	60	60	32	32	100	100	50	50
