Proizvajalec: Slika za proizvajalca WTE

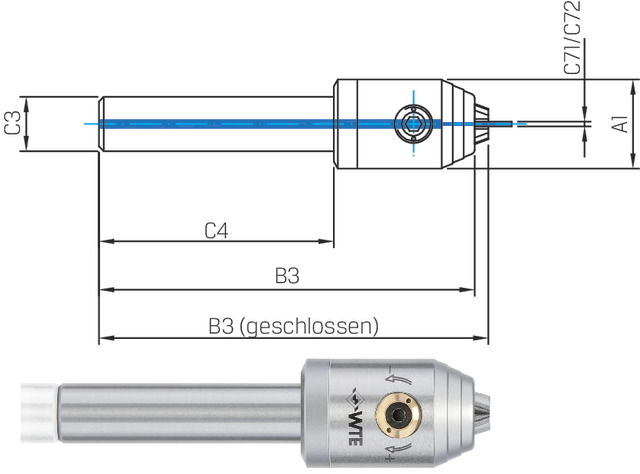

Trn vpenjalni nakrčni mikro s cilindričnim steblom DIN1835 246412

Skupna šifra: 246412

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
10	19	19	70.00	73	40	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
10	19	19	100.00	103	70	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
10	19	19	160.00	163	130	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
16	19	19	80.00	83	50	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
16	19	19	100.00	103	70	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
16	19	19	160.00	163	130	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
20	19	19	80.00	83	52	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
20	19	19	100.00	103	72	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
20	19	19	160.00	163	132	0	0.2	3.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
16	25	25	100.00	104	60	0	0.2	6.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
16	25	25	150.00	154	110	0	0.2	6.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
16	25	25	200.00	204	160	0	0.2	6.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
20	25	25	100.00	104	60	0	0.2	6.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
20	25	25	150.00	154	110	0	0.2	6.40	1835 A-Schaft	AD	Da	25000	WTE

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
20	25	25	200.00	204	100	0	0.2	6.40	1835 A-Schaft	AD	Da	25000	WTE

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Ausführung:
- großer Spannbereich von Ø 0,2 bis 6,4 mm und 0,2 bis 3,4 mm
- geringe Störkontur
- sichere und schnelle Spannung
- einfache Handhabung
- für Drehzahlen bis 60.000 max.^-1
- hohe Rundlaufgenauigkeit < 0,005

Verwendung:
- geeignet für Medizintechnik, Uhrenindustrie oder Feinwerk- und Elektronikbranche
- sogar für sicheres Spannen von Mikrowerkzeugen mit Innenkühlung

Specifikacije

[C3] Premer vpenjala v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Uporabna rezna dolžina v mm	[B3] Dolžina vpenjala (zaprta) v mm	[C4] Dolžina vpenjala	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	Oblika vpenjala	Oblika	S hladilnim kanalom	Izravnava	Znamka
10, 16, 20	19, 25	19, 25	70.00, 100.00, 160.00, 80.00, 150.00, 200.00	73, 103, 163, 83, 104, 154, 204	40, 70, 130, 50, 52, 72, 132, 60, 110, 160, 100	0	0.2	3.40, 6.40	1835 A-Schaft	AD	Da	25000	WTE

Izberite različico

Išči:

[C3] Premer vpenjala v mm:

[B3] Uporabna rezna dolžina v mm:

[C4] Dolžina vpenjala:

[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[B3] Dolžina vpenjala (zaprta) v mm:

Šifra	Naziv	[C3] Premer vpenjala v mm	[B3] Uporabna rezna dolžina v mm	[C4] Dolžina vpenjala	[C72] "Maksimalni premer vpenjanja na strani obdelovanca v mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[B3] Dolžina vpenjala (zaprta) v mm
246412 0001	Micro-Universal-Spannfutter zyl.Sch.,10x 70, 0,2-3,4mm WTE	10	70.00	40	3.40	19	19	73
246412 0002	Micro-Universal-Spannfutter zyl.Sch.,10x100, 0,2-3,4mm WTE	10	100.00	70	3.40	19	19	103
246412 0003	Micro-Universal-Spannfutter zyl.Sch.,10x160, 0,2-3,4mm WTE	10	160.00	130	3.40	19	19	163
246412 0004	Micro-Universal-Spannfutter zyl.Sch.,16x 80, 0,2-3,4mm WTE	16	80.00	50	3.40	19	19	83
246412 0005	Micro-Universal-Spannfutter zyl.Sch.,16x100, 0,2-3,4mm WTE	16	100.00	70	3.40	19	19	103
246412 0006	Micro-Universal-Spannfutter zyl.Sch.,16x160, 0,2-3,4mm WTE	16	160.00	130	3.40	19	19	163
246412 0007	Micro-Universal-Spannfutter zyl.Sch.,20x 80, 0,2-3,4mm WTE	20	80.00	52	3.40	19	19	83
246412 0008	Micro-Universal-Spannfutter zyl.Sch.,20x100, 0,2-3,4mm WTE	20	100.00	72	3.40	19	19	103
246412 0009	Micro-Universal-Spannfutter zyl.Sch.,20x160, 0,2-3,4mm WTE	20	160.00	132	3.40	19	19	163
246412 0011	Micro-Universal-Spannfutter zyl.Sch.,16x100, 0,2-6,4mm WTE	16	100.00	60	6.40	25	25	104
