Trde zunanje vpenjalne čeljusti SZKA, SCHUNK

Skupna šifra: SZKA
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija

Trde zunanje vpenjalne čeljusti SZKA, SCHUNK

Izdelek Trde zunanje vpenjalne čeljusti SZKA, SCHUNK proizvajalca SCHUNK spada v skupino trde krempljaste čeljusti za zunanje vpenjanje. Utrjene krempljaste čeljusti so zasnovane za zunanji oprijem obdelovanca. Koničasto ozobljenje se oprime površine in omogoča prenos večjih obdelovalnih obremenitev. SZKA je namenjen naslednjim nalogam: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju. Model SZKA spada med trde čeljusti za zunanji oprijem; pravilen profil in dolžino naleganja določimo po konkretni različici.

Blagovna znamka in šifra izdelka

Proizvajalec: SCHUNK.
Model: SZKA.
Vrsta izdelka: trde krempljaste čeljusti za zunanje vpenjanje.
Material oziroma konstrukcija: kaljeno jeklo 16MnCr5.
Glavno področje uporabe: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.

Opis skupine in uporaba

Glavna značilnost skupine trde krempljaste čeljusti za zunanje vpenjanje je prilagoditev načinu vpetja oziroma nosilnemu sistemu. Model SZKA spada med trde čeljusti za zunanji oprijem; pravilen profil in dolžino naleganja določimo po konkretni različici. Pri modelu SZKA je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju.

Utrjene krempljaste čeljusti so zasnovane za zunanji oprijem obdelovanca. Koničasto ozobljenje se oprime površine in omogoča prenos večjih obdelovalnih obremenitev. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.

Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.

Ključne prednosti

- Zanesljiv zunanji oprijem – koničasti zobje podpirajo vpetje
- Utrjene površine – zmanjšana obraba ozobljenja
- Prenos navora – primerno za zahtevnejše rezalne postopke
- Optimizirana masa – zmanjšan vpliv centrifugalnih obremenitev
- Različne izvedbe – izbira glede na vpenjalno glavo in obdelovanec

Tehnični podatki

Proizvajalec: SCHUNK
Model: SZKA
Skupina: trde krempljaste čeljusti za zunanje vpenjanje
Material / konstrukcija: kaljeno jeklo 16MnCr5
Uporaba: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju
Način vpenjanja: zunanje vpenjanje (O.D.)
Material: kaljeno jeklo 16MnCr5
Dobavna enota skupine: komplet treh čeljusti; omejevalniki obdelovanca niso vključeni
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah
Priključne mere: preveriti po tehnični risbi izbrane različice

Lastnosti in področja uporabe

Lastnosti: Model SZKA spada med trde čeljusti za zunanji oprijem; pravilen profil in dolžino naleganja določimo po konkretni različici. Model SZKA je del skupine trde krempljaste čeljusti za zunanje vpenjanje. Utrjene krempljaste čeljusti so zasnovane za zunanji oprijem obdelovanca. Koničasto ozobljenje se oprime površine in omogoča prenos večjih obdelovalnih obremenitev. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.

Uporaba: Predvidene naloge modela SZKA so: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.

Kaj je pri izbiri pomembno

Pri izbiri modela SZKA najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.

Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.

Dodatne informacije

Koničasto ozobljenje

Zobje se mehansko oprimejo surovca in izboljšajo prenos navora. Na občutljivih že obdelanih površinah lahko pustijo sledove.

Uporaba pri višjih obremenitvah

Toga in kaljena konstrukcija je primerna za zunanji oprijem v primerih, ko je potreben prenos višjih obdelovalnih momentov.

Izbira kompleta

Preveriti je treba kompatibilnost čeljusti z osnovnimi elementi, vpenjalni razpon, maso in dovoljen režim delovanja.

Različice in pravilna namestitev

Model SZKA predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.

Zaloga DA
Nazobčenost Utor, Vijačenje
Dolžina 93 mm, 67 mm, 70 mm, 85 mm, 74 mm, 83 mm, 108 mm, 90 mm, 126 mm, 103 mm, 173 mm, 145 mm, 60 mm, 76 mm, 71 mm
Širina 26 mm, 30 mm, 40 mm, 50 mm, 65 mm
Višina 49 mm, 55 mm, 59 mm, 78 mm, 97 mm, 44 mm
Razmik med luknjami za vijake 40 mm, 54 mm, 60 mm, 82 mm, 32 mm
Navoj M8, M12, M16, M20
Material Jeklo 16MnCr5 kaljeno
Znamka SCHUNK

Izberite različico

Širina čeljusti v mm:
Višina čeljusti v mm:
N mm:
G:
Širina:
Navoj:
Dolžina:
Višina:
Razmik med luknjami za vijake:
Nazobčenost:

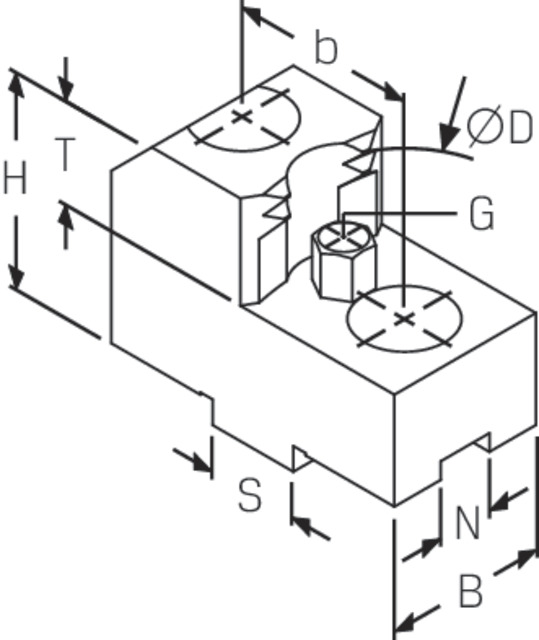

Slika Šifra Naziv Širina čeljusti v mm Višina čeljusti v mm N mm G Širina Navoj Dolžina Višina Razmik med luknjami za vijake Nazobčenost Cena V košarico
139153 ČELJUSTI VPENJALNE TRDE V GARNITURI SZKA 212 Schunk 26 45 10 M6 26 mm M8 93 mm 49 mm 40 mm Utor, Vijačenje
Redna cena: 314,58 € brez DDV
Zaloga pri dobavitelju
139154 ČELJUSTI VPENJALNE TRDE V GARNITURI SZKA 213 Schunk 30 45 10 M6 30 mm M8 67 mm 49 mm 40 mm Utor, Vijačenje
Redna cena: 314,58 € brez DDV
Zaloga pri dobavitelju
139159 ČELJUSTI VPENJALNE TRDE V GARNITURI SZKA 216 Schunk 30 45 10 M6 30 mm M8 70 mm 49 mm 40 mm Utor, Vijačenje
Redna cena: 314,58 € brez DDV
Zaloga pri dobavitelju
139160 SZKA 263, KRALLENBACKEN HART, KREUZVERS., AUßENSP. 30 50 12 M6 30 mm M12 85 mm 55 mm 40 mm Utor, Vijačenje
Redna cena: 339,96 € brez DDV
Zaloga pri dobavitelju
139163 SZKA 266, KRALLENBACKEN HART, KREUZVERS., AUßENSP. 40 50 12 M6 40 mm M12 74 mm 55 mm 40 mm Utor, Vijačenje
Redna cena: 339,96 € brez DDV
Zaloga pri dobavitelju
139165 SZKA 268, KRALLENBACKEN HART, KREUZVERS., AUßENSP. 40 50 12 M6 40 mm M12 83 mm 55 mm 40 mm Utor, Vijačenje
Redna cena: 339,96 € brez DDV
Zaloga pri dobavitelju
139166 SZKA 321, KRALLENBACKEN HART, KREUZVERS., AUßENSP. 40 53 12 M8 40 mm M12 108 mm 59 mm 54 mm Utor, Vijačenje
Redna cena: 369,53 € brez DDV
Zaloga pri dobavitelju
139170 SZKA 409, KRALLENBACKEN HART, KREUZVERS., AUßENSP. 50 71 18 M8 50 mm M16 126 mm 78 mm 60 mm Utor, Vijačenje
Redna cena: 579,27 € brez DDV
Zaloga pri dobavitelju
139173 ČELJUSTI VPENJALNE TRDE SZKA 412 (1gar.=3kosi) 50 71 18 M8 50 mm M16 103 mm 78 mm 60 mm Utor, Vijačenje
Redna cena: 579,27 € brez DDV
Na zalogi
139200 ČELJUSTI VPENJALNE TRDE V GARNITURI SZKA 631, SCHUNK / / / / 65 mm M20 173 mm 97 mm 82 mm Utor, Vijačenje
Redna cena: 956,03 € brez DDV
Zaloga pri dobavitelju
