Trde zunanje vpenjalne čeljusti SZA, SCHUNK
Izdelek Trde zunanje vpenjalne čeljusti SZA, SCHUNK proizvajalca SCHUNK spada v skupino trde krempljaste čeljusti za zunanje vpenjanje. Utrjene krempljaste čeljusti so zasnovane za zunanji oprijem obdelovanca. Koničasto ozobljenje se oprime površine in omogoča prenos večjih obdelovalnih obremenitev. SZA je namenjen naslednjim nalogam: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju. Model SZA je namenjen zunanjemu vpenjanju, kjer je prednost odločen oprijem s koničastim ozobljenjem.
Blagovna znamka in šifra izdelka
Proizvajalec: SCHUNK.
Model: SZA.
Vrsta izdelka: trde krempljaste čeljusti za zunanje vpenjanje.
Material oziroma konstrukcija: kaljeno jeklo 16MnCr5.
Glavno področje uporabe: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju.
Pomembni kriteriji izbire: tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo.
Opis skupine in uporaba
Glavna značilnost skupine trde krempljaste čeljusti za zunanje vpenjanje je prilagoditev načinu vpetja oziroma nosilnemu sistemu. Model SZA je namenjen zunanjemu vpenjanju, kjer je prednost odločen oprijem s koničastim ozobljenjem. Pri modelu SZA je zato treba ustrezno izbrati način montaže in kontaktno geometrijo. Namen uporabe je čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju.
Utrjene krempljaste čeljusti so zasnovane za zunanji oprijem obdelovanca. Koničasto ozobljenje se oprime površine in omogoča prenos večjih obdelovalnih obremenitev. Pri izdelavi, montaži in delu z obdelovancem je pomembno, da obdelovalne sile ne presežejo dovoljenih obremenitev celotnega sistema. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe.
Različne dimenzijske izvedbe se lahko razlikujejo po širini, višini, priključnih merah, položaju pritrdilnih mest in dobavni količini. Natančnih številčnih mer za modelno skupino ni mogoče zanesljivo določiti brez izbire posamezne proizvajalčeve različice. Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje.
Ključne prednosti
- Zanesljiv zunanji oprijem – koničasti zobje podpirajo vpetje
- Utrjene površine – zmanjšana obraba ozobljenja
- Prenos navora – primerno za zahtevnejše rezalne postopke
- Optimizirana masa – zmanjšan vpliv centrifugalnih obremenitev
- Različne izvedbe – izbira glede na vpenjalno glavo in obdelovanec
Tehnični podatki
Proizvajalec: SCHUNK
Model: SZA
Skupina: trde krempljaste čeljusti za zunanje vpenjanje
Material / konstrukcija: kaljeno jeklo 16MnCr5
Uporaba: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju
Način vpenjanja: zunanje vpenjanje (O.D.)
Material: kaljeno jeklo 16MnCr5
Dobavna enota skupine: komplet treh čeljusti; omejevalniki obdelovanca niso vključeni
Izvedbe in dimenzije: razlikujejo se po posameznih proizvajalčevih različicah

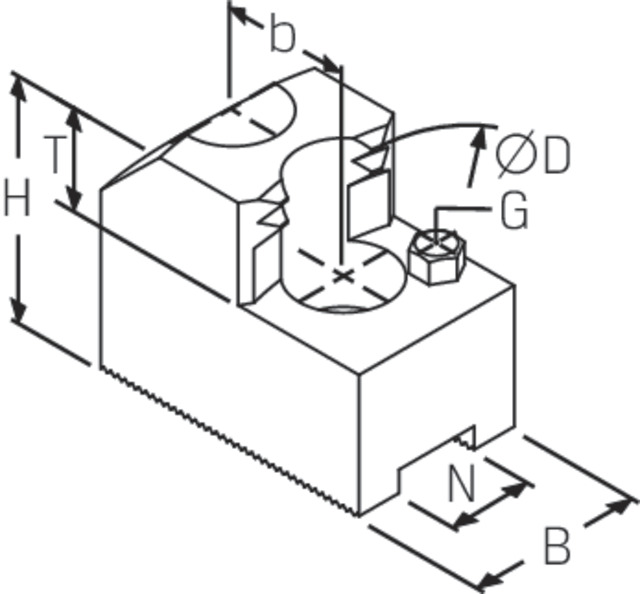

Priključne mere: preveriti po tehnični risbi izbrane različice
Lastnosti in področja uporabe
Lastnosti: Model SZA je namenjen zunanjemu vpenjanju, kjer je prednost odločen oprijem s koničastim ozobljenjem. Model SZA je del skupine trde krempljaste čeljusti za zunanje vpenjanje. Utrjene krempljaste čeljusti so zasnovane za zunanji oprijem obdelovanca. Koničasto ozobljenje se oprime površine in omogoča prenos večjih obdelovalnih obremenitev. Funkcionalnost posamezne izvedbe določajo konstrukcija, material, kontaktna površina in pravilno ujemanje priključnih elementov.
Uporaba: Predvidene naloge modela SZA so: čvrsto zunanje vpenjanje obdelovancev pri zahtevnejšem struženju. Pri načrtovanju vpetja je treba zagotoviti zadostno oporno površino, stabilen položaj obdelovanca in primerno vpenjalno silo. Če gre za sestavljiv sistem, je nujna združljivost vseh njegovih komponent.
Kaj je pri izbiri pomembno
Pri izbiri modela SZA najprej preverite tip vpenjalne glave, povezovalni profil, vpenjalni premer, pritrdilne mere in zahtevano vpenjalno silo. Pri ustreznih izvedbah je predvidena povezava z utorom in vijačenjem, pri drugih pa z natančnim ozobljenjem; odločilne so priključne mere konkretne izvedbe. Ne zadostuje le ujemanje imena modela: preveriti je treba dimenzije, priključek in ustreznost celotnega vpenjalnega sestava.
Preveriti je treba tudi maso čeljusti, največje dovoljene vrtljaje vpenjalne glave in prostor za obdelovalno orodje. Pred naročilom je priporočljivo preveriti natančno kataloško oznako različice, tehnično risbo, dobavno enoto in navodila proizvajalca. Kadar so predvidene naknadne obdelave kontaktnih površin, je treba ohraniti zadostno mehansko trdnost vpenjalnega elementa.
Dodatne informacije
Koničasto ozobljenje
Zobje se mehansko oprimejo surovca in izboljšajo prenos navora. Na občutljivih že obdelanih površinah lahko pustijo sledove.
Uporaba pri višjih obremenitvah
Toga in kaljena konstrukcija je primerna za zunanji oprijem v primerih, ko je potreben prenos višjih obdelovalnih momentov.
Izbira kompleta
Preveriti je treba kompatibilnost čeljusti z osnovnimi elementi, vpenjalni razpon, maso in dovoljen režim delovanja.
Različice in pravilna namestitev
Model SZA predstavlja modelno skupino, zato se lahko posamezni artikli razlikujejo po dimenzijah, priključnih površinah, vijačenju in masi. Pred uporabo je treba upoštevati tehnične podatke izbrane izvedbe ter priporočila SCHUNK za varno vpenjanje. Podatke o velikostih in dovoljenih obremenitvah ni pravilno posploševati med različnimi izvedbami.
Posebna krempljasta zasnova in možnosti vpenjanja
Model SZA se od običajnih trdih stopničastih vpenjalnih čeljusti razlikuje predvsem po posebnem koničastem ozobljenju, ki je namenjeno močnemu oprijemu obdelovanca. Krempljasti zobje med vpenjanjem prodrejo v površino materiala in ustvarijo oblikovno povezavo, ki omogoča prenos visokih obremenitev.
Krempljast oprijem:
Koničasti zobje zagotavljajo zanesljivo mehansko povezavo z obdelovancem. Takšna izvedba zmanjšuje nevarnost zdrsa in omogoča uporabo pri obdelovalnih postopkih, kjer nastajajo visoke tangencialne rezalne sile.
Obdelava z visokimi rezalnimi parametri:
Zanesljiv oprijem omogoča uporabo zahtevnejših rezalnih parametrov, kadar to dopuščajo material obdelovanca, zmogljivost stroja, vpenjalni sistem in uporabljeno rezalno orodje. Pri vpenjalnih glavah s premerom od 200 mm naprej SCHUNK navaja izvedbe z dodatno tretjo vrsto zob, ki omogočajo povečanje pomikov in količine odvzetega materiala.
Optimizirana masa:
Konstrukcija z zmanjšano maso pripomore k zmanjšanju centrifugalnih sil med vrtenjem. To je posebej pomembno pri višjih vrtljajih, kjer masa vpenjalnih čeljusti vpliva na dejansko razpoložljivo vpenjalno silo.
Prilagodljivost vpenjalnega sistema:
Različne dimenzijske izvedbe in možnosti kombiniranja z ustreznimi osnovnimi ter vmesnimi čeljustmi omogočajo prilagoditev različnim premerom obdelovancev. Takšna modularna zasnova prispeva k večji prilagodljivosti in učinkovitejši uporabi obstoječe vpenjalne opreme.
