Sveder nav.strojni DIN371/C ZAVITI HSS-E/rumen obroč

Skupna šifra: 73146

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 371	rechts	4.050	3.30	4.500	3	ohne	63.000	43.000	17.000	21.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 371	rechts	2.540	2.05	2.800	3	ohne	50.000	31.000	12.500	14.500

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 371	rechts	5.060	4.20	6.000	3	ohne	70.000	50.000	21.000	25.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 371	rechts	6.060	5.00	6.000	3	ohne	80.000	59.000	26.000	30.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 371	rechts	8.070	6.80	8.000	3	ohne	90.000	68.000	31.000	35.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N (delno primerno), P	DIN 371	rechts	2.240	1.75	2.800	3	ohne	45.000	26.000	12.500	14.500

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	P, N (delno primerno)	DIN 371	rechts	3.540	2.90	4.000	3	ohne	56.000	37.000	16.000	20.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 371	rechts	2.040	1.60	2.800	3	ohne	45.000	26.000	11.500	13.500

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N (delno primerno), P	DIN 371	rechts	3.040	2.50	3.500	3	ohne	56.000	37.000	14.000	18.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	P, N (delno primerno)	DIN 371	rechts	10.070	8.50	10.000	3	ohne	100.000	77.000	35.000	39.000

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

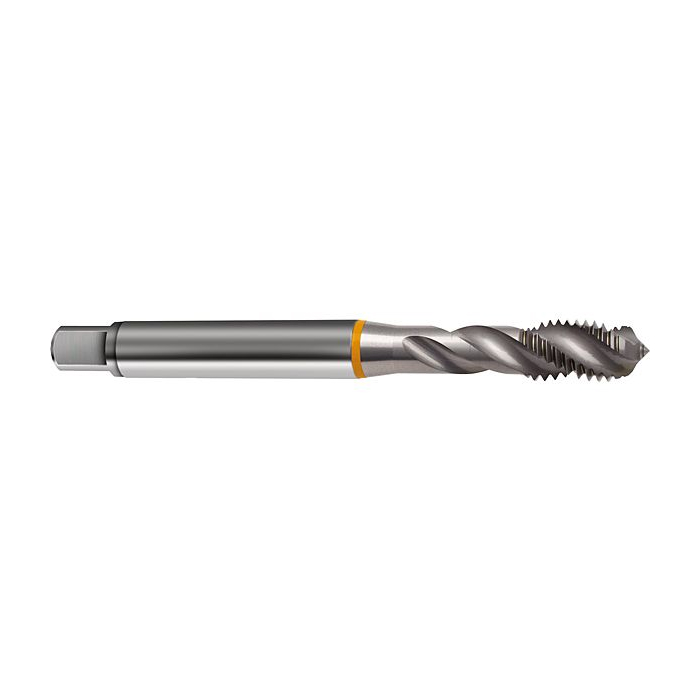

Strojni navojni sveder DIN 371 zaviti HSS-E za metrične ISO navoje

Strojni navojni sveder DIN 371 zaviti HSS-E je primeren za obdelovalne stroje, kjer mora biti navoj izdelan natančno in brez nepotrebnih prekinitev. Uporablja se za metrične ISO navoje v slepih luknjah, zlasti kadar je pomemben nadzor nad odrezkom.

Posebnost izvedbe

Pri tej izvedbi je poudarek na varen začetek reza. Geometrija oblika C z zavitimi utori vpliva na proces rezanja tako, da odrezke vleče nazaj iz izvrtine, zato zmanjša nevarnost nabiranja odrezkov na dnu navoja. To je pomembno pri izbiri med ravnimi in zavitimi navojnimi svedri.

Uporaba in tehnični podatki

- tip izdelka: strojni navojni sveder
- standard: DIN 371
- oblika: oblika C z zavitimi utori
- material: HSS-E
- površina/prevleka: neprevlečen
- toleranca: standardna toleranca za strojno navojno obdelavo
- smer reza: desna smer reza
- namen: metrične ISO navoje v slepih luknjah

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo. Pri serijskem delu je priporočljivo spremljati obrabo, saj pravočasna menjava svedra zmanjša tveganje za lom in poškodbo navoja.

Zaloga	DA
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	P, N (delno primerno)
Standard	DIN 371
Smer rezanja	rechts
Zunanji premer	4.050, 2.540, 5.060, 6.060, 8.070, 2.240, 3.540, 2.040, 3.040, 10.070
Premer izvrtine vrtanja	3.30, 2.05, 4.20, 5.00, 6.80, 1.75, 2.90, 1.60, 2.50, 8.50
Premer vpetja orodja	4.500, 2.800, 6.000, 8.000, 4.000, 3.500, 10.000
Število rezil	3
Notranje hlajenje	ohne
Skupna dolžina	63.000, 50.000, 70.000, 80.000, 90.000, 45.000, 56.000, 100.000
Dolžina previsa	43.000, 31.000, 50.000, 59.000, 68.000, 26.000, 37.000, 77.000
Dolžina rezila	17.000, 12.500, 21.000, 26.000, 31.000, 16.000, 11.500, 14.000, 35.000
Uporabna dolžina rezila	21.000, 14.500, 25.000, 30.000, 35.000, 20.000, 13.500, 18.000, 39.000

Izberite različico

Išči:

Premer vpetja orodja:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

ISO oznaka materiala:

Šifra	Naziv	Premer vpetja orodja	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	ISO oznaka materiala	Cena	V košarico
73146 10,0	SVEDER NAV.STROJNI DIN371/C M10 ZAVITI HSS-E/RUMENI STOCK	10.000	100.000	35.000	39.000	10.070	8.50	77.000	P, N (delno primerno)	Redna cena: 17,14 € brez DDV	Prijavite se za nakup Na zalogi
73146 2,0	SVEDER NAV.STROJNI DIN371/C M2 ZAVITI HSS-E/RUMENI STOCK	2.800	45.000	11.500	13.500	2.040	1.60	26.000	P, N (delno primerno)	Redna cena: 12,26 € brez DDV	Prijavite se za nakup Na zalogi
73146 2,2	SVEDER NAV.STROJNI DIN371/C M2,5 ZAVITI HSS-E/RUMENI STOCK	2.800	45.000	12.500	14.500	2.240	1.75	26.000	N (delno primerno), P	Redna cena: 38,08 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73146 2,5	SVEDER NAV.STROJNI DIN371/C M2,5 ZAVITI HSS-E/RUMENI STOCK	2.800	50.000	12.500	14.500	2.540	2.05	31.000	N (delno primerno), P	Redna cena: 13,70 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73146 3,0	SVEDER NAV.STROJNI DIN371/C M3 ZAVITI HSS-E/RUMENI STOCK	3.500	56.000	14.000	18.000	3.040	2.50	37.000	N (delno primerno), P	Redna cena: 12,26 € brez DDV	Prijavite se za nakup Na zalogi
73146 3,5	SVEDER NAV.STROJNI DIN371/C M3,5 ZAVITI HSS-E/RUMENI STOCK	4.000	56.000	16.000	20.000	3.540	2.90	37.000	P, N (delno primerno)	Redna cena: 29,86 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73146 4,0	SVEDER NAV.STROJNI DIN371/C M4 ZAVITI HSS-E/RUMENI STOCK	4.500	63.000	17.000	21.000	4.050	3.30	43.000	N (delno primerno), P	Redna cena: 12,26 € brez DDV	Prijavite se za nakup Na zalogi
73146 5,0	SVEDER NAV.STROJNI DIN371/C M5 ZAVITI HSS-E/RUMENI STOCK	6.000	70.000	21.000	25.000	5.060	4.20	50.000	P, N (delno primerno)	Redna cena: 12,26 € brez DDV	Prijavite se za nakup Na zalogi
73146 6,0	SVEDER NAV.STROJNI DIN371/C M6 ZAVITI HSS-E/RUMENI STOCK	6.000	80.000	26.000	30.000	6.060	5.00	59.000	P, N (delno primerno)	Redna cena: 12,26 € brez DDV	Prijavite se za nakup Na zalogi
73146 8,0	SVEDER NAV.STROJNI DIN371/C M8 ZAVITI HSS-E/RUMENI STOCK	8.000	90.000	31.000	35.000	8.070	6.80	68.000	N (delno primerno), P	Redna cena: 14,29 € brez DDV	Prijavite se za nakup Na zalogi
