Sveder nav.strojni DIN371 RAVNI HSS-E/črn obroč

Skupna šifra: 73131

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	3.040	2.50	3.500	3	ohne	56.000	37.000	14.000	18.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	4.050	3.30	4.500	3	ohne	63.000	43.000	17.000	21.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	2.040	1.60	2.800	3	ohne	45.000	26.000	11.500	13.500

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	5.060	4.20	6.000	3	ohne	70.000	50.000	21.000	25.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	6.060	5.00	6.000	3	ohne	80.000	59.000	26.000	30.000

Zaloga	Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	ISO2/6H	N	DIN 371	rechts	8.070	6.80	8.000	3	ohne	90.000	68.000	31.000	35.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	10.070	8.50	10.000	3	ohne	100.000	77.000	35.000	39.000

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	2.540	2.05	2.800	3	ohne	50.000	31.000	12.500	14.500

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	2.340	1.90	2.800	3	ohne	45.000	26.000	12.500	14.500

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	2.640	2.15	2.800	3	ohne	50.000	31.000	12.500	14.500

Znamka	Vrsta navoja	Tolerančni razred	ISO oznaka materiala	Standard	Smer rezanja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	ISO2/6H	N	DIN 371	rechts	3.540	2.90	4.000	3	ohne	56.000	37.000	16.000	20.000

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

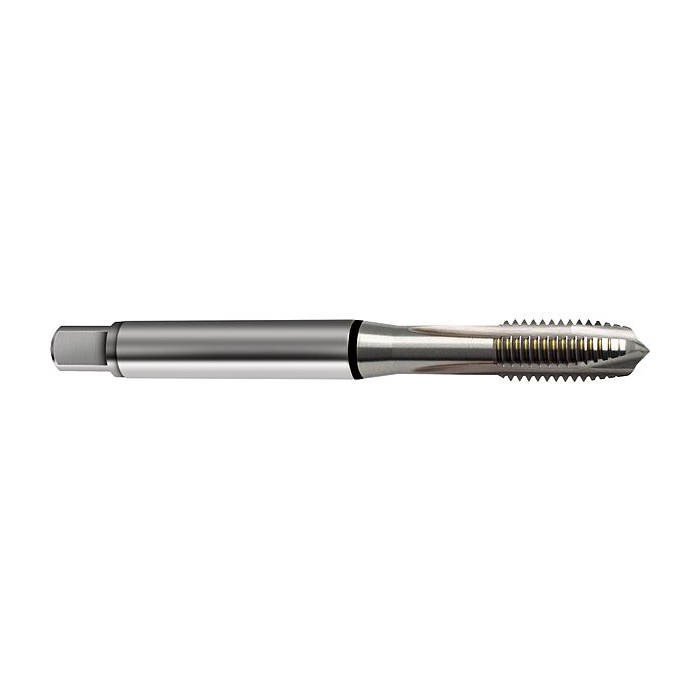

Strojni navojni sveder DIN 371 ravni HSS-E za metrične ISO navoje

Strojni navojni sveder DIN 371 ravni HSS-E je primeren za naloge, kjer morata biti notranji navoj in toleranca ponovljiva tudi pri pogostejši menjavi premerov znotraj iste serije. Namenjen je izdelavi metričnih ISO navojev v prebojnih luknjah.

Posebnost izvedbe

Izvedba oblika B z ravnimi utori pomaga pri pravilnem usmerjanju odrezkov: odrezke potiska naprej skozi izvrtino, kar je prednost pri prebojnih luknjah. Zaradi materiala HSS-E in površine neprevlečen je model primeren za delavnice, orodjarne in industrijsko vzdrževanje.

Uporaba in tehnični podatki

- tip izdelka: strojni navojni sveder
- standard: DIN 371
- oblika: oblika B z ravnimi utori
- material: HSS-E
- površina/prevleka: neprevlečen
- toleranca: standardna toleranca za strojno navojno obdelavo
- smer reza: desna smer reza
- namen: metrične ISO navoje v prebojnih luknjah

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo. Pri serijskem delu je priporočljivo spremljati obrabo, saj pravočasna menjava svedra zmanjša tveganje za lom in poškodbo navoja.

Zaloga	DA
Znamka	Stock
Vrsta navoja	M
Tolerančni razred	ISO2/6H
ISO oznaka materiala	N
Standard	DIN 371
Smer rezanja	rechts
Zunanji premer	3.040, 4.050, 2.040, 5.060, 6.060, 8.070, 10.070, 2.540, 2.340, 2.640, 3.540
Premer izvrtine vrtanja	2.50, 3.30, 1.60, 4.20, 5.00, 6.80, 8.50, 2.05, 1.90, 2.15, 2.90
Premer vpetja orodja	3.500, 4.500, 2.800, 6.000, 8.000, 10.000, 4.000
Število rezil	3
Notranje hlajenje	ohne
Skupna dolžina	56.000, 63.000, 45.000, 70.000, 80.000, 90.000, 100.000, 50.000
Dolžina previsa	37.000, 43.000, 26.000, 50.000, 59.000, 68.000, 77.000, 31.000
Dolžina rezila	14.000, 17.000, 11.500, 21.000, 26.000, 31.000, 35.000, 12.500, 16.000
Uporabna dolžina rezila	18.000, 21.000, 13.500, 25.000, 30.000, 35.000, 39.000, 14.500, 20.000

Izberite različico

Išči:

Premer vpetja orodja:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

Šifra	Naziv	Premer vpetja orodja	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa	Cena	V košarico
73131 10,0	SVEDER NAV.STROJNI DIN371 M10 RAVNI HSS-E/ČRNI	10.000	100.000	35.000	39.000	10.070	8.50	77.000	Redna cena: 16,00 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 2,0	SVEDER NAV.STROJNI DIN371 M2 RAVNI HSS-E/ČRNI	2.800	45.000	11.500	13.500	2.040	1.60	26.000	Redna cena: 10,51 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 2,3	SVEDER NAV.STROJNI DIN371 M2,3 RAVNI HSS-E/ČRNI	2.800	45.000	12.500	14.500	2.340	1.90	26.000	Redna cena: 34,65 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 2,5	SVEDER NAV.STROJNI DIN371 M2,5 RAVNI HSS-E/ČRNI	2.800	50.000	12.500	14.500	2.540	2.05	31.000	Redna cena: 9,67 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 2,6	SVEDER NAV.STROJNI DIN371 M2,6 RAVNI HSS-E/ČRNI	2.800	50.000	12.500	14.500	2.640	2.15	31.000	Redna cena: 33,47 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 3,0	SVEDER NAV.STROJNI DIN371 M3 RAVNI HSS-E/ČRNI	3.500	56.000	14.000	18.000	3.040	2.50	37.000	Redna cena: 10,51 € brez DDV	Prijavite se za nakup Na zalogi
73131 3,5	SVEDER NAV.STROJNI DIN371 M3,5 RAVNI HSS-E/ČRNI	4.000	56.000	16.000	20.000	3.540	2.90	37.000	Redna cena: 25,76 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
73131 4,0	SVEDER NAV.STROJNI DIN371 M4 RAVNI HSS-E/ČRNI	4.500	63.000	17.000	21.000	4.050	3.30	43.000	Redna cena: 10,51 € brez DDV	Prijavite se za nakup Na zalogi
73131 5,0	SVEDER NAV.STROJNI DIN371 M5 RAVNI HSS-E/ČRNI	6.000	70.000	21.000	25.000	5.060	4.20	50.000	Redna cena: 11,37 € brez DDV	Prijavite se za nakup Na zalogi
73131 6,0	SVEDER NAV.STROJNI DIN371 M6 RAVNI HSS-E/ČRNI	6.000	80.000	26.000	30.000	6.060	5.00	59.000	Redna cena: 11,37 € brez DDV	Prijavite se za nakup Na zalogi
