Proizvajalec: Slika za proizvajalca PREMUS

Slika za proizvajalca PREMUS

Sveder navojni strojni DIN40432 C HSS-E-V3 - ravni 133455

Skupna šifra: 133455

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

SVEDER NAVOJNI STROJNI DIN40432/40430/C PG7-20 HSS-E-V3 - ravni

Šifra izdelka:133455 7-20

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 7	Pg 7	Pg 7	20	12.5	12.5	22.00	70	9	11.40	Premus	HSS-E-V3	PG

SVEDER NAVOJNI STROJNI DIN40432/40430/C PG9-18 HSS-E-V3 - ravni

Šifra izdelka:133455 9-18

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 9	Pg 9	Pg 9	18	15.2	15.2	22.00	70	12	14.00	Premus	HSS-E-V3	PG

SVEDER NAVOJNI STROJNI DIN40432/40430/C PG11-18 HSS-E-V3 - ravni

Šifra izdelka:133455 11-18

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 11	Pg 11	Pg 11	18	18.6	18.6	22.00	80	14	17.25	Premus	HSS-E-V3	PG

SVEDER NAV.STROJNI DIN40432/40430/C PG13,5-18 HSS-E-V3 - ravni

Šifra izdelka:133455 13,5-18

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 13,5	Pg 13,5	Pg 13,5	18	20.4	20.4	22.00	80	16	19.00	Premus	HSS-E-V3	PG

SVEDER NAVOJNI STROJNI DIN40432/40430/C PG16-18 HSS-E-V3 - ravni

Šifra izdelka:133455 16-18

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 16	Pg 16	Pg 16	18	22.5	22.5	22.00	80	18	21.25	Premus	HSS-E-V3	PG

SVEDER NAV.STROJNI DIN40432/40430/C PG21-16 HSS-E-V3 - ravni

Šifra izdelka:133455 21-16

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 21	Pg 21	Pg 21	16	28.3	28.3	22.00	90	22	27.00	Premus	HSS-E-V3	PG

SVEDER NAVOJNI STROJNI DIN40432/40430/C PG29-16 HSS-E-V3 - ravni

Šifra izdelka:133455 29-16

Maschinengewindebohrer PREMUS, HSSE-V3 blank

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 29	Pg 29	Pg 29	16	37	37	25.00	100	28	35.50	Premus	HSS-E-V3	PG

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 40432 ravni HSS-E-V3 133455 za metrične ISO navoje

Strojni navojni sveder DIN 40432 ravni HSS-E-V3 133455 je model za uporabnike, ki izbirajo navojni sveder po standardu, materialu in načinu odvajanja odrezkov. Zasnovan je za metrične ISO navoje in za uporabo v prebojnih luknjah.

Posebnost izvedbe

V3 izvedba za serijsko in vzdrževalno navojno obdelavo daje modelu jasno tehnično vlogo. Površina neprevlečen in material HSS-E-V3 sta pomembna pri izbiri hitrosti rezanja, mazanja ter pričakovane življenjske dobe orodja.

Uporaba in tehnični podatki

- tip izdelka: strojni navojni sveder
- standard: DIN 40432
- oblika: oblika B z ravnimi utori
- material: HSS-E-V3
- površina/prevleka: neprevlečen
- toleranca: standardna toleranca za strojno navojno obdelavo
- smer reza: desna smer reza
- namen: metrične ISO navoje v prebojnih luknjah

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo. Pri serijskem delu je priporočljivo spremljati obrabo, saj pravočasna menjava svedra zmanjša tveganje za lom in poškodbo navoja.

Specifikacije

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tip izvrtine	Smer rezanja	S hladilnim kanalom	[A21] Nazivni premer navoja v colah	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja
P (Stahl - Stahlgusss)	unbeschichtet	C	80	DIN 40432	DIN 40430	Durchgangsloch	rechts	Ne	Pg 7, Pg 9, Pg 11, Pg 13,5, Pg 16, Pg 21, Pg 29	Pg 7, Pg 9, Pg 11, Pg 13,5, Pg 16, Pg 21, Pg 29	Pg 7, Pg 9, Pg 11, Pg 13,5, Pg 16, Pg 21, Pg 29	20, 18, 16	12.5, 15.2, 18.6, 20.4, 22.5, 28.3, 37	12.5, 15.2, 18.6, 20.4, 22.5, 28.3, 37	22.00, 25.00	70, 80, 90, 100	9, 12, 14, 16, 18, 22, 28	11.40, 14.00, 17.25, 19.00, 21.25, 27.00, 35.50	Premus	HSS-E-V3	PG

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

[A21/D34] Nazivni premer navoja v mm:

A22 v mm:

Slika	Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A21] Nazivni premer navoja v colah	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm
	133455 7-20	SVEDER NAVOJNI STROJNI DIN40432/40430/C PG7-20 HSS-E-V3 - ravni	70	9	22.00	11.40	Pg 7	Pg 7	Pg 7	20	12.5	12.5
	133455 9-18	SVEDER NAVOJNI STROJNI DIN40432/40430/C PG9-18 HSS-E-V3 - ravni	70	12	22.00	14.00	Pg 9	Pg 9	Pg 9	18	15.2	15.2
	133455 11-18	SVEDER NAVOJNI STROJNI DIN40432/40430/C PG11-18 HSS-E-V3 - ravni	80	14	22.00	17.25	Pg 11	Pg 11	Pg 11	18	18.6	18.6
	133455 16-18	SVEDER NAVOJNI STROJNI DIN40432/40430/C PG16-18 HSS-E-V3 - ravni	80	18	22.00	21.25	Pg 16	Pg 16	Pg 16	18	22.5	22.5
	133455 21-16	SVEDER NAV.STROJNI DIN40432/40430/C PG21-16 HSS-E-V3 - ravni	90	22	22.00	27.00	Pg 21	Pg 21	Pg 21	16	28.3	28.3
	133455 29-16	SVEDER NAVOJNI STROJNI DIN40432/40430/C PG29-16 HSS-E-V3 - ravni	100	28	25.00	35.50	Pg 29	Pg 29	Pg 29	16	37	37
	133455 13,5-18	SVEDER NAV.STROJNI DIN40432/40430/C PG13,5-18 HSS-E-V3 - ravni	80	16	22.00	19.00	Pg 13,5	Pg 13,5	Pg 13,5	18	20.4	20.4

Zadnji ogledani izdelki

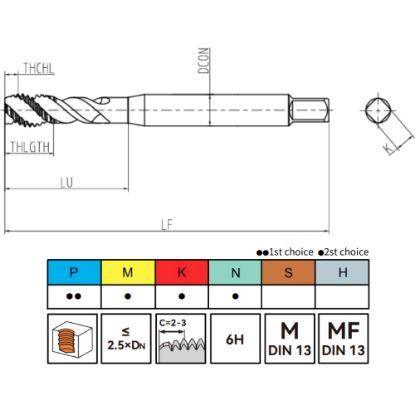

Slika Sveder nav. strojni DIN13/C HSS AlCrN - zaviti
