Proizvajalec: Slika za proizvajalca PRETEC

Sveder navojni strojni DIN376 C Typ:ST R40 OX HSS-E 133150

Skupna šifra: 133150

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 376/C ST R40 OX HSS-E, PRETEC – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 376/C ST R40 OX HSS-E blagovne znamke PRETEC, dobavitelja PRECITOOL, je namenjen strojni izdelavi metričnih notranjih navojev. Izvedba z zavitimi utori in približno 40° spiralnim utorom je primerna predvsem za slepe luknje, kjer je pomembno, da se odrezki med obdelavo vodijo nazaj iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 133150.
Izvedba: strojni navojni sveder DIN 376/C ST R40 OX HSS-E za metrične ISO navoje.

Opis skupine in uporaba

Pri strojni izdelavi metričnih notranjih navojev je pomembno, da je navojni sveder izbran glede na dimenzijo navoja, material obdelovanca, vrsto luknje in način odvajanja odrezkov. Izvedba po DIN 376 je namenjena strojnemu vrezovanju metričnih ISO navojev, kjer sta pomembna pravilna predvrtina in stabilno vodenje orodja.

Izvedba 133150 je namenjena izdelavi navojev v slepih luknjah. Oblika C z narezom 2–3 hodi in približno 40° zavitim utorom pomaga pri odvajanju odrezkov nazaj iz izvrtine. Orodje je izdelano iz HSS-E materiala in ima oksidirano površino, zato je pri uporabi pomembna pravilna izbira rezalnih pogojev, mazanja oziroma hlajenja ter materiala obdelovanca.

Ključne prednosti

- Za metrične ISO navoje – izvedba je namenjena izdelavi notranjih metričnih navojev po DIN 13.
- Primeren za slepe luknje – zaviti utori pomagajo pri odvajanju odrezkov nazaj iz izvrtine.
- R40 OX izvedba – približno 40° spiralni utor in oksidirana površina sta primerna za strojno obdelavo v ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 133150.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj.
Profil navoja: metrični profil 60°.
Material orodja: HSS-E.
Površina / prevleka: ST OX, oksidirana površina.
Toleranca: 6H.
Oblika: oblika C z zavitimi utori.
Narez: 2–3 hodi.
Spiralni utor: približno 40°.
Vrsta luknje: slepe luknje.
Priporočena globina: približno 2 × A21, glede na priložene podatke.
Smer reza: desna smer rezanja.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: materiali skupine P, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/C ST R40 OX HSS-E je, da preverite pravilno dimenzijo metričnega navoja, ustrezno predvrtino, toleranco 6H in globino slepe luknje. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj lahko nabiranje odrezkov na dnu izvrtine poveča obremenitev orodja.

Pri uporabi zagotovite stabilno vpetje, pravilno predvrtino, ustrezno mazanje oziroma hlajenje in rezalne pogoje, prilagojene materialu obdelovanca. Pravočasno spremljanje obrabe pomaga zmanjšati tveganje za lom orodja, poškodbo navoja ali slabšo kakovost izdelanega profila.

Zaloga	DA
Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Prevleka [H5/COATN]	dampfangelassen
Oblika rezne površine	C
Bočni kot	60
Standard navojnega svedra	DIN 376
Standard navoja	DIN 13
Tolerančno območje	H6
Tip izvrtine	Grundloch
Desni špirala	40
S hladilnim kanalom	Ne

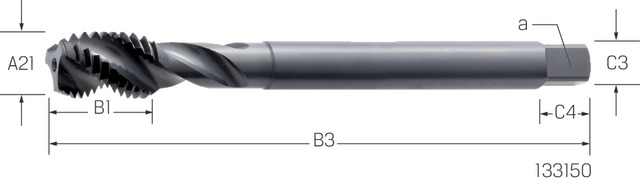

[A21] Nazivni premer metričnega navoja	M4, M5, M6, M8, M10, M12, M14, M16, M18, M20
Nazivni premer navoja	M4, M5, M6, M8, M10, M12, M14, M16, M18, M20
A22 nazivni premer navoja za UNC, UNF, Pg	M4, M5, M6, M8, M10, M12, M14, M16, M18, M20
[A3] Korak navoja v mm	0.7, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5
Dolžina rezalnega dela navoja v mm	7.00, 8.00, 10.00, 13.00, 15.00, 16.00, 20.00, 25.00
[B3/B4/B5] Skupna dolžina v mm	63, 70, 80, 90, 100, 110, 125, 140
[C3] Premer vpenjala v mm	2.8, 3.5, 4.5, 6, 7, 9, 11, 12, 14, 16
[C4] Dolžina vpenjala	5, 6, 8, 10, 12, 14, 15
Premer vrtanja za navoj v mm	3.30, 4.20, 5.00, 6.80, 8.50, 10.20, 12.00, 14.00, 15.50, 17.50
Znamka	PRETEC
Material	HSS-Co
Vrsta navoja	M
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Cena	V košarico
133150 M10	SVEDER NAV.STROJNI DIN376/C M10 Typ:ST R40/OX HSS-E	100	7	8	M10	1.5	15.00	8.50	M10	M10	Redna cena: 13,04 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133150 M12	SVEDER NAV.STROJNI DIN376/C M12 Typ:ST R40/OX HSS-E	110	9	10	M12	1.75	16.00	10.20	M12	M12	Redna cena: 15,03 € brez DDV	Prijavite se za nakup Na zalogi
133150 M14	SVEDER NAV.STROJNI DIN376/C M14 Typ:ST R40/OX HSS-E	110	11	12	M14	2	20.00	12.00	M14	M14	Redna cena: 21,45 € brez DDV	Prijavite se za nakup Na zalogi
133150 M16	SVEDER NAV.STROJNI DIN376/C M16 Typ:ST R40/OX HSS-E	110	12	12	M16	2	20.00	14.00	M16	M16	Redna cena: 24,18 € brez DDV	Prijavite se za nakup Na zalogi
133150 M18	SVEDER NAV.STROJNI DIN376/C M18 Typ:ST R40/OX HSS-E	125	14	14	M18	2.5	25.00	15.50	M18	M18	Redna cena: 31,43 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133150 M20	SVEDER NAV.STROJNI DIN376/C M20 Typ:ST R40/OX HSS-E	140	16	15	M20	2.5	25.00	17.50	M20	M20	Redna cena: 34,17 € brez DDV	Prijavite se za nakup Na zalogi
133150 M4	SVEDER NAV.STROJNI DIN376/C M4 Typ:ST R40/OX HSS-E	63	2.8	5	M4	0.7	7.00	3.30	M4	M4	Redna cena: 8,22 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133150 M5	SVEDER NAV.STROJNI DIN376/C M5 Typ:ST R40/OX HSS-E	70	3.5	6	M5	0.8	8.00	4.20	M5	M5	Redna cena: 8,50 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133150 M6	SVEDER NAV.STROJNI DIN376/C M6 Typ:ST R40/OX HSS-E	80	4.5	6	M6	1	10.00	5.00	M6	M6	Redna cena: 8,50 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133150 M8	SVEDER NAV.STROJNI DIN376/C M8 Typ:ST R40/OX HSS-E	90	6	8	M8	1.25	13.00	6.80	M8	M8	Redna cena: 10,89 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
