Sveder navojni strojni DIN376 B Typ:ST OX HSS-E 132410

Skupna šifra: 132410

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 376/B ST OX HSS-E, PRETEC – za metrične ISO navoje v prebojnih luknjah

Strojni navojni sveder DIN 376/B ST OX HSS-E blagovne znamke PRETEC, dobavitelja PRECITOOL, je namenjen strojni izdelavi metričnih notranjih navojev. Izvedba z ravnimi utori in narezom oblike B je primerna predvsem za prebojne luknje, kjer se odrezki odvajajo naprej skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 132410.
Izvedba: strojni navojni sveder DIN 376/B ST OX HSS-E za metrične ISO navoje.

Opis skupine in uporaba

Pri strojni izdelavi metričnih notranjih navojev je pomembno, da je navojni sveder izbran glede na dimenzijo navoja, material obdelovanca, vrsto luknje in način odvajanja odrezkov. Izvedba po DIN 376 je namenjena strojnemu vrezovanju metričnih ISO navojev, kjer sta pomembna pravilna predvrtina in stabilno vodenje orodja.

Izvedba 132410 je namenjena prebojnim luknjam. Oblika B z narezom 3,5–6 hodov omogoča stabilen začetek reza in odvajanje odrezkov naprej skozi izvrtino. Orodje je izdelano iz HSS-E materiala in ima oksidirano površino, zato je pri uporabi pomembna pravilna izbira rezalnih pogojev, mazanja oziroma hlajenja ter materiala obdelovanca.

Ključne prednosti

- Za metrične ISO navoje – izvedba je namenjena izdelavi notranjih metričnih navojev po DIN 13.
- Primeren za prebojne luknje – ravni utori in oblika B omogočajo odvajanje odrezkov skozi izvrtino.
- OX površina – oksidirana izvedba je primerna za strojno obdelavo v ustreznih pogojih uporabe.

Tehnični podatki

Model / skupina: 132410.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip orodja: strojni navojni sveder.
Standard: DIN 376.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj.
Profil navoja: metrični profil 60°.
Material orodja: HSS-E.
Površina / prevleka: ST OX, oksidirana površina.
Toleranca: 6H.
Oblika: oblika B, ravni utori.
Narez: 3,5–6 hodov.
Vrsta luknje: prebojne luknje.
Smer reza: desna smer rezanja.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: materiali skupine P, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 376/B ST OX HSS-E je, da preverite pravilno dimenzijo metričnega navoja, ustrezno predvrtino, toleranco 6H in vrsto luknje. Pri prebojnih luknjah je pomembno, da je omogočeno pravilno odvajanje odrezkov skozi izvrtino.

Pri uporabi zagotovite stabilno vpetje, pravilno predvrtino, ustrezno mazanje oziroma hlajenje in rezalne pogoje, prilagojene materialu obdelovanca. Pravočasno spremljanje obrabe pomaga zmanjšati tveganje za lom orodja, poškodbo navoja ali slabšo kakovost izdelanega profila.

Zaloga	DA
Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Prevleka [H5/COATN]	dampfangelassen
Oblika rezne površine	B
Bočni kot	60
Standard navojnega svedra	DIN 376
Standard navoja	DIN 13
Tolerančno območje	H6
Tip izvrtine	Durchgangsloch
S hladilnim kanalom	Ne

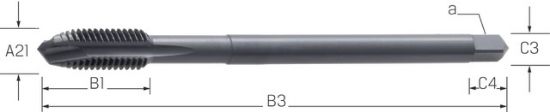

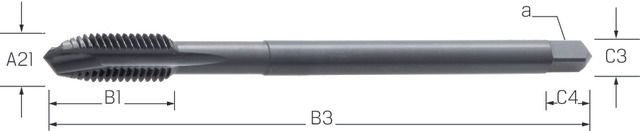

[A21] Nazivni premer metričnega navoja	M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33, M36
Nazivni premer navoja	M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33, M36
A22 nazivni premer navoja za UNC, UNF, Pg	M3, M4, M5, M6, M8, M10, M12, M14, M16, M18, M20, M22, M24, M27, M30, M33, M36
[A3] Korak navoja v mm	0.5, 0.7, 0.8, 1, 1.25, 1.5, 1.75, 2, 2.5, 3, 3.5, 4
Dolžina rezalnega dela navoja v mm	9.00, 12.00, 13.00, 15.00, 18.00, 20.00, 23.00, 25.00, 30.00, 36.00, 40.00, 42.00, 50.00
[B3/B4/B5] Skupna dolžina v mm	56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200
[C3] Premer vpenjala v mm	2.2, 2.8, 3.5, 4.5, 6, 7, 9, 11, 12, 14, 16, 18, 20, 22, 25, 28
[C4] Dolžina vpenjala	4, 5, 6, 8, 10, 12, 14, 15, 17, 19, 21
Premer vrtanja za navoj v mm	2.50, 3.30, 4.20, 5.00, 6.80, 8.50, 10.20, 12.00, 14.00, 15.50, 17.50, 19.50, 21.00, 24.00, 26.50, 29.50, 32.00
Znamka	PRETEC
Material	HSS-Co
Vrsta navoja	M
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Cena	V košarico
132410 M10	SVEDER NAV.STROJNI DIN376/B M10 Typ:ST/OX HSS-E	100	7	8	M10	1.5	20.00	8.50	M10	M10	Redna cena: 13,28 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132410 M12	SVEDER NAV.STROJNI DIN376/B MM12 Typ:ST/OX HSS-E	110	9	10	M12	1.75	23.00	10.20	M12	M12	Redna cena: 15,46 € brez DDV	Prijavite se za nakup Na zalogi
132410 M14	SVEDER NAV.STROJNI DIN376/B MM14 Typ:ST/OX HSS-E	110	11	12	M14	2	25.00	12.00	M14	M14	Redna cena: 21,59 € brez DDV	Prijavite se za nakup Na zalogi
132410 M16	SVEDER NAV.STROJNI DIN376/B MM16 Typ:ST/OX HSS-E	110	12	12	M16	2	25.00	14.00	M16	M16	Redna cena: 22,37 € brez DDV	Prijavite se za nakup Na zalogi
132410 M18	SVEDER NAV.STROJNI DIN376/B MM18 Typ:ST/OX HSS-E	125	14	14	M18	2.5	30.00	15.50	M18	M18	Redna cena: 35,02 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132410 M20	SVEDER NAV.STROJNI DIN376/B MM20 Typ:ST/OX HSS-E	140	16	15	M20	2.5	30.00	17.50	M20	M20	Redna cena: 34,80 € brez DDV	Prijavite se za nakup Na zalogi
132410 M22	SVEDER NAV.STROJNI DIN376/B MM22 Typ:ST/OX HSS-E	140	18	17	M22	2.5	30.00	19.50	M22	M22	Redna cena: 45,48 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132410 M24	SVEDER NAV.STROJNI DIN376/B MM24 Typ:ST/OX HSS-E	160	18	17	M24	3	36.00	21.00	M24	M24	Redna cena: 46,77 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132410 M27	SVEDER NAV.STROJNI DIN376/B MM27 Typ:ST/OX HSS-E	160	20	19	M27	3	36.00	24.00	M27	M27	Redna cena: 58,14 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132410 M3	SVEDER NAV.STROJNI DIN376/B M3 Typ:ST/OX HSS-E	56	2.2	4	M3	0.5	9.00	2.50	M3	M3	Redna cena: 8,64 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
