Sveder navojni strojni DIN374 C ST R35 HSS-Co 133211

Skupna šifra: 133211

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

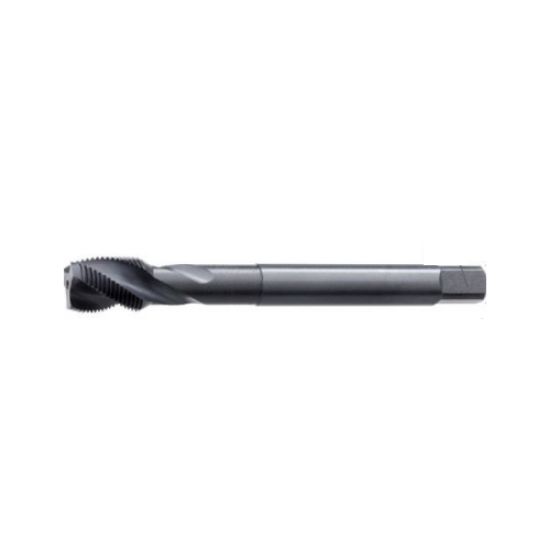

Strojni navojni sveder DIN 374/C ST R35 HSS-Co, PRETEC – za metrične fine navoje v slepih luknjah

Strojni navojni sveder DIN 374/C ST R35 HSS-Co blagovne znamke PRETEC, dobavitelja PRECITOOL, je namenjen strojni izdelavi metričnih finih notranjih navojev. Izvedba z zavitimi utori in narezom oblike C je primerna predvsem za slepe luknje, kjer je pomembno, da se odrezki med obdelavo vodijo nazaj iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 133211.
Izvedba: strojni navojni sveder DIN 374/C ST R35 HSS-Co za metrične fine navoje.

Opis skupine in uporaba

Pri strojni izdelavi metričnih finih notranjih navojev je pomembno, da je navojni sveder izbran glede na dimenzijo navoja, korak, material obdelovanca, vrsto luknje in način odvajanja odrezkov. Metrični fini navoji imajo manjši korak kot standardni metrični navoji, zato sta pravilna predvrtina in stabilno vodenje orodja posebej pomembna za kakovosten profil navoja.

Izvedba 133211 je namenjena izdelavi navojev v slepih luknjah. Oblika C z narezom 2–3 hodi in približno 35° zavitim utorom pomaga pri odvajanju odrezkov nazaj iz izvrtine. Orodje je izdelano iz HSS-Co materiala in je neprevlečeno, zato je pri uporabi pomembna pravilna izbira rezalnih pogojev, mazanja oziroma hlajenja ter materiala obdelovanca.

Ključne prednosti

- Za metrične fine navoje – izvedba je namenjena izdelavi notranjih MF navojev po DIN 13.
- Primeren za slepe luknje – zaviti utori pomagajo pri odvajanju odrezkov nazaj iz izvrtine.
- HSS-Co izvedba – kobaltno hitrorezno jeklo je primerno za strojno uporabo v ustreznih pogojih obdelave.

Tehnični podatki

Model / skupina: 133211.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip orodja: strojni navojni sveder.
Standard: DIN 374.
Standard navoja: DIN 13.
Vrsta navoja: metrični fini navoj / MF.
Profil navoja: metrični profil 60°.
Material orodja: HSS-Co.
Površina / prevleka: neprevlečena izvedba.
Toleranca: 6H.
Oblika: oblika C z zavitimi utori.
Narez: 2–3 hodi.
Spiralni utor: približno 35°.
Vrsta luknje: slepe luknje.
Priporočena globina: približno 1,5 × A21, glede na priložene podatke.
Smer reza: desna smer rezanja.
Uporaba: strojna izdelava notranjih metričnih finih navojev.
Obdelovalni materiali: materiali skupine P, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 374/C ST R35 HSS-Co je, da preverite pravilno dimenzijo metričnega finega navoja, korak, predvrtino, toleranco 6H in globino slepe luknje. Pri finih navojih je natančna priprava izvrtine posebej pomembna, saj neposredno vpliva na kakovost profila, obremenitev orodja in ponovljivost navoja.

Pri uporabi zagotovite stabilno vpetje, pravilno predvrtino, ustrezno mazanje oziroma hlajenje in rezalne pogoje, prilagojene materialu obdelovanca. Pri slepih luknjah je treba posebej spremljati odvajanje odrezkov, saj lahko nabiranje odrezkov na dnu izvrtine poveča obremenitev orodja in vpliva na kakovost izdelanega navoja.

Zaloga	DA
Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Prevleka [H5/COATN]	dampfangelassen
Oblika rezne površine	C
Bočni kot	60
Standard navojnega svedra	DIN 374
Standard navoja	DIN 13
Tolerančno območje	H6
Tip izvrtine	Grundloch
Desni špirala	35
S hladilnim kanalom	Ne

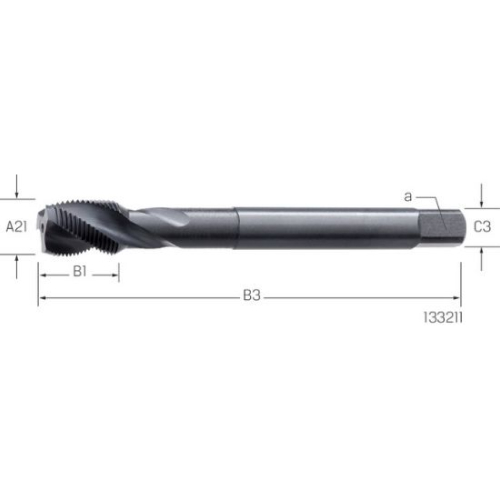

[A21] Nazivni premer metričnega navoja	M4, M10, M14, M16, M18, M24, M30
Nazivni premer navoja	M4, M10, M14, M16, M18, M24, M30
A22 nazivni premer navoja za UNC, UNF, Pg	M4, M10, M14, M16, M18, M24, M30
[A3] Korak navoja v mm	0.5, 1, 1.25, 1.5, 2
Dolžina rezalnega dela navoja v mm	7.00, 12.00, 16.00, 20.00, 22.00, 26.00
[B3/B4/B5] Skupna dolžina v mm	63, 90, 100, 110, 140, 150
[C3] Premer vpenjala v mm	2.8, 7, 11, 12, 14, 18, 22
[C4] Dolžina vpenjala	5, 8, 12, 14, 17, 21
Premer vrtanja za navoj v mm	3.50, 9.00, 12.80, 15.00, 14.50, 17.00, 22.00, 28.50
Znamka	PRETEC
Material	HSS-Co
Vrsta navoja	MF
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Cena	V košarico
133211 M10X1,00	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M10x1 HSS-Co	90	7	8	M10	1	12.00	9.00	M10	M10	Redna cena: 15,72 € brez DDV	Prijavite se za nakup Na zalogi
133211 M10x1,25	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M10x1,25 HSS-Co	/	/	/	/	/	/	/	/	/	Redna cena: 21,72 € brez DDV	Prijavite se za nakup Na zalogi
133211 M12x1,00	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M12x1 HSS-Co	/	/	/	/	/	/	/	/	/	Redna cena: 18,82 € brez DDV	Prijavite se za nakup Na zalogi
133211 M12x1,25	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M12x1,25 HSS-Co	/	/	/	/	/	/	/	/	/	Redna cena: 24,39 € brez DDV	Prijavite se za nakup Na zalogi
133211 M12x1,50	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M12x1,5 HSS-Co	/	/	/	/	/	/	/	/	/	Redna cena: 17,81 € brez DDV	Prijavite se za nakup Na zalogi
133211 M14x1,00	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M14x1 HSS-Co	/	/	/	/	/	/	/	/	/	Redna cena: 24,39 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133211 M14X1,25	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M14x1,25 HSS-Co	100	11	12	M14	1.25	16.00	12.80	M14	M14	Redna cena: 25,32 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133211 M14x1,50	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M14x1,5 HSS-Co	/	/	/	/	/	/	/	/	/	Redna cena: 23,21 € brez DDV	Prijavite se za nakup Na zalogi
133211 M16X1,00	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M16x1 HSS-Co	100	12	12	M16	1	16.00	15.00	M16	M16	Redna cena: 28,71 € brez DDV	Prijavite se za nakup Na zalogi
133211 M16X1,50	SVEDER NAVOJNI STROJNI DIN374/C ST R35 M16x1,5 HSS-Co	100	12	12	M16	1.5	16.00	14.50	M16	M16	Redna cena: 28,10 € brez DDV	Prijavite se za nakup Na zalogi
