Sveder navojni strojni DIN374 B HSS-Co ST 133050

Skupna šifra: 133050

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

SVEDER NAV.STROJNI DIN371/C M3 Typ:ST R40/OX HSS-E

Šifra izdelka:133050 M3

Strojni navojni sveder HSSE, DIN 371/376, oblika C

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
DA	P (Stahl - Stahlgusss)	dampfangelassen	C	60	DIN 371	DIN 13	H6	Grundloch	40	Ne	M3	M3	M3	0.5	6.00	18	56	3.5	6	2.50	PRETEC	HSS-Co	M	rechts

SVEDER NAV.STROJNI DIN371/C M4 Typ:ST R40/OX HSS-E

Šifra izdelka:133050 M4

Strojni navojni sveder HSSE, DIN 371/376, oblika C

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
DA	P (Stahl - Stahlgusss)	dampfangelassen	C	60	DIN 371	DIN 13	H6	Grundloch	40	Ne	M4	M4	M4	0.7	7.00	21	63	4.5	6	3.30	PRETEC	HSS-Co	M	rechts

SVEDER NAV.STROJNI DIN371/C M5 Typ:ST R40/OX HSS-E

Šifra izdelka:133050 M5

Strojni navojni sveder HSSE, DIN 371/376, oblika C

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
DA	P (Stahl - Stahlgusss)	dampfangelassen	C	60	DIN 371	DIN 13	H6	Grundloch	40	Ne	M5	M5	M5	0.8	8.00	25	70	6	8	4.20	PRETEC	HSS-Co	M	rechts

SVEDER NAV.STROJNI DIN371/C M6 Typ:ST R40/OX HSS-E

Šifra izdelka:133050 M6

Strojni navojni sveder HSSE, DIN 371/376, oblika C

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
DA	P (Stahl - Stahlgusss)	dampfangelassen	C	60	DIN 371	DIN 13	H6	Grundloch	40	Ne	M6	M6	M6	1	10.00	30	80	6	8	5.00	PRETEC	HSS-Co	M	rechts

SVEDER NAV.STROJNI DIN371/C M8 Typ:ST R40/OX HSS-E

Šifra izdelka:133050 M8

Strojni navojni sveder HSSE, DIN 371/376, oblika C

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
DA	P (Stahl - Stahlgusss)	dampfangelassen	C	60	DIN 371	DIN 13	H6	Grundloch	40	Ne	M8	M8	M8	1.25	12.00	35	90	8	9	6.80	PRETEC	HSS-Co	M	rechts

SVEDER NAV.STROJNI DIN371/C M10 Typ:ST R40/OX HSS-E

Šifra izdelka:133050 M10

Strojni navojni sveder HSSE, DIN 371/376, oblika C

Specifikacije

Zaloga	Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	Desni špirala	S hladilnim kanalom	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[A3/B2/B4] Uporabna dolžina mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
DA	P (Stahl - Stahlgusss)	dampfangelassen	C	60	DIN 371	DIN 13	H6	Grundloch	40	Ne	M10	M10	M10	1.5	15.00	39	100	10	11	8.50	PRETEC	HSS-Co	M	rechts

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 371/C ST HSS-Co, PRETEC – za metrične ISO navoje v slepih luknjah

Strojni navojni sveder DIN 371/C ST HSS-Co blagovne znamke PRETEC, dobavitelja PRECITOOL, je namenjen strojni izdelavi metričnih notranjih navojev. Izvedba z zavitimi utori in približno 40° spiralnim utorom je primerna predvsem za slepe luknje, kjer je pomembno, da se odrezki med obdelavo vodijo nazaj iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 133050.
Izvedba: strojni navojni sveder HSS-Co za metrične ISO navoje.

Opis skupine in uporaba

Pri strojni izdelavi metričnih notranjih navojev je pomembno, da je navojni sveder izbran glede na dimenzijo navoja, material obdelovanca, vrsto luknje in način odvajanja odrezkov. Pri slepih luknjah je odvajanje odrezkov posebej pomembno, saj se odrezki ne morejo odvajati skozi izvrtino.

Izvedba 133050 je namenjena izdelavi navojev v slepih luknjah. Oblika C z narezom 2–3 hodi in približno 40° zavitim utorom pomaga pri odvajanju odrezkov nazaj iz izvrtine. Orodje je izdelano iz HSS-Co materiala in je neprevlečeno, zato je pri uporabi pomembna pravilna izbira rezalnih pogojev, mazanja oziroma hlajenja ter materiala obdelovanca.

Ključne prednosti

- Za metrične ISO navoje – izvedba je namenjena izdelavi notranjih metričnih navojev po DIN 13.
- Primeren za slepe luknje – zaviti utori pomagajo pri odvajanju odrezkov nazaj iz izvrtine.
- HSS-Co izvedba – kobaltno hitrorezno jeklo je primerno za strojno uporabo v ustreznih pogojih obdelave.

Tehnični podatki

Model / skupina: 133050.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip orodja: strojni navojni sveder.
Standard: DIN 371, glede na priložene podatke.
Standard navoja: DIN 13.
Vrsta navoja: metrični ISO navoj.
Profil navoja: metrični profil 60°.
Material orodja: HSS-Co.
Površina / prevleka: neprevlečena izvedba.
Toleranca: 6H.
Oblika: oblika C z zavitimi utori.
Narez: 2–3 hodi.
Spiralni utor: približno 40°.
Vrsta luknje: slepe luknje.
Priporočena globina: približno 2 × A21, glede na priložene podatke.
Smer reza: desna smer rezanja.
Uporaba: strojna izdelava notranjih metričnih ISO navojev.
Obdelovalni materiali: materiali skupine P, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 371/C ST HSS-Co je, da preverite pravilno dimenzijo metričnega navoja, ustrezno predvrtino, toleranco 6H in globino slepe luknje. Pri slepih luknjah je pravilno odvajanje odrezkov posebej pomembno, saj lahko nabiranje odrezkov na dnu izvrtine poveča obremenitev orodja.

Pri uporabi zagotovite stabilno vpetje, pravilno predvrtino, ustrezno mazanje oziroma hlajenje in rezalne pogoje, prilagojene materialu obdelovanca. Pravočasno spremljanje obrabe pomaga zmanjšati tveganje za lom orodja, poškodbo navoja ali slabšo kakovost izdelanega profila.

Zaloga	DA
Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Prevleka [H5/COATN]	dampfangelassen
Oblika rezne površine	C
Bočni kot	60
Standard navojnega svedra	DIN 371
Standard navoja	DIN 13
Tolerančno območje	H6
Tip izvrtine	Grundloch
Desni špirala	40
S hladilnim kanalom	Ne

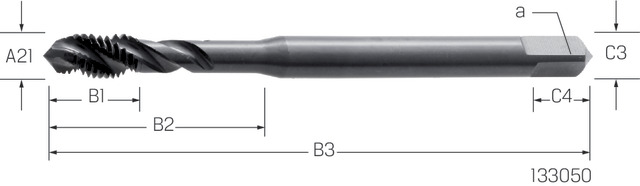

[A21] Nazivni premer metričnega navoja	M3, M4, M5, M6, M8, M10
Nazivni premer navoja	M3, M4, M5, M6, M8, M10
A22 nazivni premer navoja za UNC, UNF, Pg	M3, M4, M5, M6, M8, M10
[A3] Korak navoja v mm	0.5, 0.7, 0.8, 1, 1.25, 1.5
Dolžina rezalnega dela navoja v mm	6.00, 7.00, 8.00, 10.00, 12.00, 15.00
[A3/B2/B4] Uporabna dolžina mm	18, 21, 25, 30, 35, 39
[B3/B4/B5] Skupna dolžina v mm	56, 63, 70, 80, 90, 100
[C3] Premer vpenjala v mm	3.5, 4.5, 6, 8, 10
[C4] Dolžina vpenjala	6, 8, 9, 11
Premer vrtanja za navoj v mm	2.50, 3.30, 4.20, 5.00, 6.80, 8.50
Znamka	PRETEC
Material	HSS-Co
Vrsta navoja	M
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[A3/B2/B4] Uporabna dolžina mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Slika	Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[A3/B2/B4] Uporabna dolžina mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Cena	V košarico
	133050 M10	SVEDER NAV.STROJNI DIN371/C M10 Typ:ST R40/OX HSS-E	100	10	39	11	M10	1.5	15.00	8.50	M10	M10	Redna cena: 11,55 € brez DDV	Prijavite se za nakup Na zalogi
	133050 M3	SVEDER NAV.STROJNI DIN371/C M3 Typ:ST R40/OX HSS-E	56	3.5	18	6	M3	0.5	6.00	2.50	M3	M3	Redna cena: 7,15 € brez DDV	Prijavite se za nakup Na zalogi
	133050 M4	SVEDER NAV.STROJNI DIN371/C M4 Typ:ST R40/OX HSS-E	63	4.5	21	6	M4	0.7	7.00	3.30	M4	M4	Redna cena: 7,32 € brez DDV	Prijavite se za nakup Na zalogi
	133050 M5	SVEDER NAV.STROJNI DIN371/C M5 Typ:ST R40/OX HSS-E	70	6	25	8	M5	0.8	8.00	4.20	M5	M5	Redna cena: 7,45 € brez DDV	Prijavite se za nakup Na zalogi
	133050 M6	SVEDER NAV.STROJNI DIN371/C M6 Typ:ST R40/OX HSS-E	80	6	30	8	M6	1	10.00	5.00	M6	M6	Redna cena: 7,45 € brez DDV	Prijavite se za nakup Na zalogi
	133050 M8	SVEDER NAV.STROJNI DIN371/C M8 Typ:ST R40/OX HSS-E	90	8	35	9	M8	1.25	12.00	6.80	M8	M8	Redna cena: 8,92 € brez DDV	Prijavite se za nakup Na zalogi
