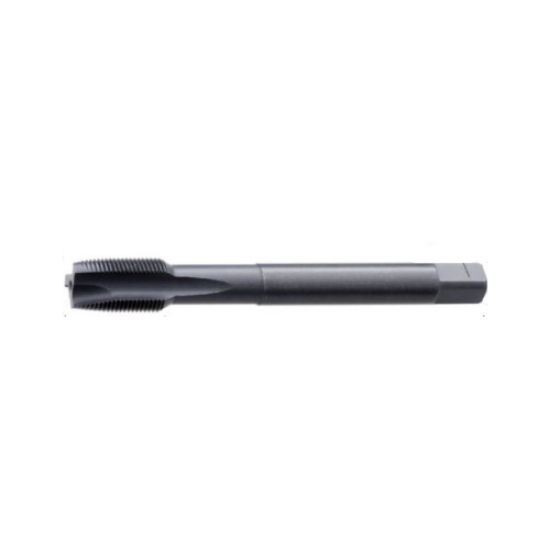

Kliknite za povečavo slike

Proizvajalec: Slika za proizvajalca PRETEC

Sveder navojni strojni DIN374 B HSS-Co ST 132911

Skupna šifra: 132911

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Področje uporabe (obdelovani material)	Prevleka [H5/COATN]	Oblika rezne površine	Bočni kot	Standard navojnega svedra	Standard navoja	Tolerančno območje	Tip izvrtine	[A21] Nazivni premer metričnega navoja	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Premer vrtanja za navoj v mm	Znamka	Material	Vrsta navoja	Smer rezanja
P (Stahl - Stahlgusss)	dampfangelassen	B	60	DIN 374	DIN 13	H6	Durchgangsloch	M3	M3	M3	0.35	8.00	56	2.2	2.65	PRETEC	HSS-Co	M	rechts

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Zaloga
DA

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Strojni navojni sveder DIN 374/B HSS-Co ST, PRETEC – za metrične fine navoje v prebojnih luknjah

Strojni navojni sveder DIN 374/B HSS-Co ST blagovne znamke PRETEC, dobavitelja PRECITOOL, je namenjen strojni izdelavi metričnih finih notranjih navojev. Izvedba z ravnimi utori in narezom oblike B je primerna predvsem za prebojne luknje, kjer se odrezki odvajajo naprej skozi izvrtino.

Blagovna znamka in šifra izdelka

Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 132911.
Izvedba: strojni navojni sveder DIN 374/B HSS-Co ST za metrične fine navoje.

Opis skupine in uporaba

Pri strojni izdelavi metričnih finih notranjih navojev je pomembno, da je navojni sveder izbran glede na dimenzijo navoja, korak, material obdelovanca, vrsto luknje in način odvajanja odrezkov. Metrični fini navoji imajo manjši korak kot standardni metrični navoji, zato sta pravilna predvrtina in stabilno vodenje orodja posebej pomembna za kakovosten profil navoja.

Izvedba 132911 je namenjena prebojnim luknjam. Oblika B z narezom 3,5–6 hodov omogoča stabilen začetek reza in odvajanje odrezkov naprej skozi izvrtino. Orodje je izdelano iz HSS-Co materiala in je neprevlečeno, zato je pri uporabi pomembna pravilna izbira rezalnih pogojev, mazanja oziroma hlajenja ter materiala obdelovanca.

Ključne prednosti

- Za metrične fine navoje – izvedba je namenjena izdelavi notranjih MF navojev po DIN 13.
- Primeren za prebojne luknje – ravni utori in oblika B omogočajo odvajanje odrezkov skozi izvrtino.
- HSS-Co izvedba – kobaltno hitrorezno jeklo je primerno za strojno uporabo v ustreznih pogojih obdelave.

Tehnični podatki

Model / skupina: 132911.
Blagovna znamka: PRETEC.
Dobavitelj: PRECITOOL.
Tip orodja: strojni navojni sveder.
Standard: DIN 374.
Standard navoja: DIN 13.
Vrsta navoja: metrični fini navoj / MF.
Profil navoja: metrični profil 60°.
Material orodja: HSS-Co.
Površina / prevleka: neprevlečena izvedba.
Toleranca: 6H.
Oblika: oblika B, ravni utori.
Narez: 3,5–6 hodov.
Vrsta luknje: prebojne luknje.
Smer reza: desna smer rezanja.
Uporaba: strojna izdelava notranjih metričnih finih navojev.
Obdelovalni materiali: materiali skupine P, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 374/B HSS-Co ST je, da preverite pravilno dimenzijo metričnega finega navoja, korak, predvrtino in toleranco 6H. Pri finih navojih je natančna priprava izvrtine posebej pomembna, saj neposredno vpliva na kakovost profila, obremenitev orodja in ponovljivost navoja.

Pri uporabi zagotovite stabilno vpetje, pravilno predvrtino, ustrezno mazanje oziroma hlajenje in rezalne pogoje, prilagojene materialu obdelovanca. Pri prebojnih luknjah mora biti zagotovljen odvod odrezkov skozi izvrtino, saj lahko neustrezen odvod odrezkov poveča obremenitev orodja in vpliva na kakovost izdelanega navoja.

Zaloga	DA
Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Prevleka [H5/COATN]	dampfangelassen
Oblika rezne površine	B
Bočni kot	60
Standard navojnega svedra	DIN 374
Standard navoja	DIN 13
Tolerančno območje	H6
Tip izvrtine	Durchgangsloch

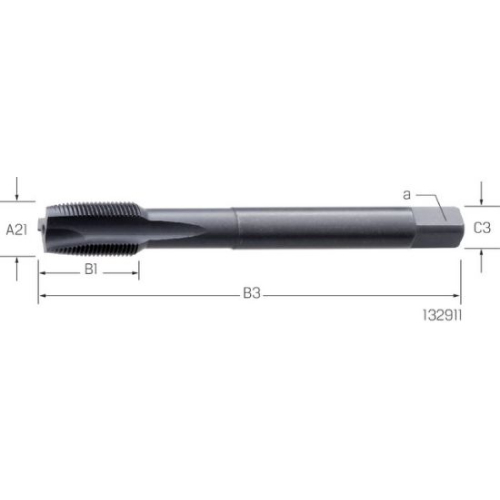

[A21] Nazivni premer metričnega navoja	M3, M5, M6, M7, M8, M10, M12, M22, M24, M27, M28, M30, M36
Nazivni premer navoja	M3, M5, M6, M7, M8, M10, M12, M22, M24, M27, M28, M30, M36
A22 nazivni premer navoja za UNC, UNF, Pg	M3, M5, M6, M7, M8, M10, M12, M22, M24, M27, M28, M30, M36
[A3] Korak navoja v mm	0.35, 0.5, 0.75, 1, 1.25, 1.5, 2
Dolžina rezalnega dela navoja v mm	8.00, 13.00, 15.00, 20.00, 21.00, 24.00, 26.00, 28.00, 30.00
[B3/B4/B5] Skupna dolžina v mm	56, 70, 80, 90, 100, 125, 140, 150, 170
[C3] Premer vpenjala v mm	2.2, 3.5, 4.5, 5.5, 6, 7, 9, 18, 20, 22, 28
Premer vrtanja za navoj v mm	2.65, 4.50, 5.20, 6.20, 7.20, 9.20, 11.00, 10.80, 10.50, 20.50, 22.00, 25.50, 25.00, 26.50, 28.00, 34.50, 34.00
[C4] Dolžina vpenjala	6, 7, 8, 10, 17, 19, 21, 25
Znamka	PRETEC
Material	HSS-Co
Vrsta navoja	M
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

[C4] Dolžina vpenjala:

[A21] Nazivni premer metričnega navoja:

[A3] Korak navoja v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	[C4] Dolžina vpenjala	[A21] Nazivni premer metričnega navoja	[A3] Korak navoja v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	Cena	V košarico
132911 M10X0,75	SVEDER NAV.STROJNI DIN374/B M10x0,75 HSS-Co/ST	90	7	8	M10	0.75	20.00	9.20	M10	M10	Redna cena: 20,25 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132911 M10x1,00	SVEDER NAV.STROJNI DIN374/B M10x1 HSS-Co/ST	/	/	/	/	/	/	/	/	/	Redna cena: 14,66 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132911 M10x1,25	SVEDER NAV.STROJNI DIN374/B M10x1,25 HSS-Co/ST	/	/	/	/	/	/	/	/	/	Redna cena: 18,39 € brez DDV	Prijavite se za nakup Na zalogi
132911 M12X1,00	SVEDER NAV.STROJNI DIN374/B M12x1,0 HSS-Co/ST	100	9	10	M12	1	21.00	11.00	M12	M12	Redna cena: 16,99 € brez DDV	Prijavite se za nakup Na zalogi
132911 M12X1,25	SVEDER NAV.STROJNI DIN374/B M12x1,25 HSS-Co/ST	100	9	10	M12	1.25	21.00	10.80	M12	M12	Redna cena: 19,20 € brez DDV	Prijavite se za nakup Na zalogi
132911 M12X1,50	SVEDER NAV.STROJNI DIN374/B M12x1,5 HSS-Co/ST	100	9	10	M12	1.5	21.00	10.50	M12	M12	Redna cena: 16,11 € brez DDV	Prijavite se za nakup Na zalogi
132911 M14x1,00	SVEDER NAV.STROJNI DIN374/B M14x1 HSS-Co/ST	/	/	/	/	/	/	/	/	/	Redna cena: 22,61 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
132911 M14x1,50	SVEDER NAV.STROJNI DIN374/B M14x1,5 HSS-Co/ST	/	/	/	/	/	/	/	/	/	Redna cena: 21,38 € brez DDV	Prijavite se za nakup Na zalogi
132911 M16x1,00	SVEDER NAV.STROJNI DIN374/B M16x1,0 HSS-Co/ST	/	/	/	/	/	/	/	/	/	Redna cena: 25,47 € brez DDV	Prijavite se za nakup Na zalogi
132911 M16x1,50	SVEDER NAV.STROJNI DIN374/B M16x1,5 HSS-Co/ST	/	/	/	/	/	/	/	/	/	Redna cena: 24,39 € brez DDV	Prijavite se za nakup Na zalogi
