Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, zunanje hlajenje z oljnimi

Skupna šifra: T190_6HXC1

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

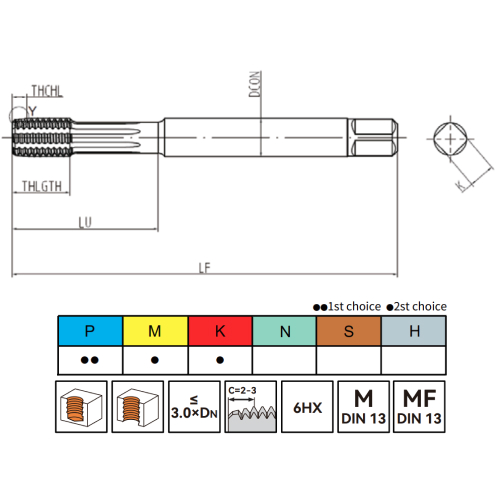

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M14	1.5	2.5P	110	15	80	11	9	8	13.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M16	2	2.5P	110	20	66	12	9	8	15.10	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M18	1.5	2.5P	110	15	66	14	11	8	17.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M5	0.8	2.5P	70	16	16	6	4.9	5	4.65	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M12	1.5	2.5P	100	15	71	9	7	8	11.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M8	1.25	2.5P	90	12	35	8	6.2	6	7.40	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1.5	2.5P	100	15	39	10	8	7	9.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M6	1	2.5P	80	10	30	6	4.9	5	5.55	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1	2.5P	90	15	65	7	5.5	7	9.55	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M8	1	2.5P	90	12	65	6	4.9	6	7.55	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M14	1.5	2.5P	100	15	70	11	9	8	13.30	M	6HX	AlCrN	P, M, K	VHM	Zunanje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

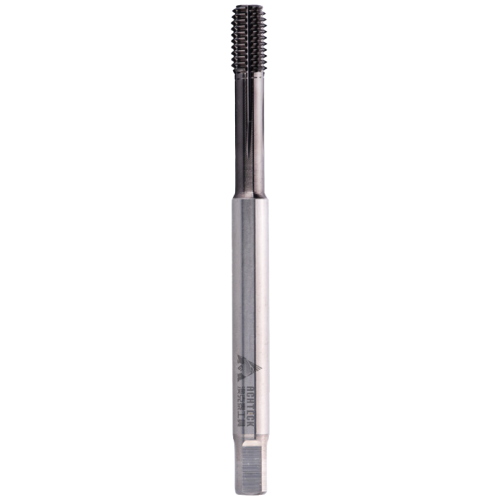

VHM navojni oblikovalec DIN 13/C AlCrN z oljnimi kanali

Karbidni navojni oblikovalec DIN 13/C je zasnovan za strojno formiranje metričnih navojev brez odrezkov. VHM izvedba zagotavlja togost, AlCrN prevleka pa povečuje odpornost proti toplotnim obremenitvam in obrabi.

Oljni kanali za boljše mazanje

Izvedba z oljnimi kanali pomaga dovajati mazalno sredstvo bližje območju preoblikovanja materiala. To je pomembno pri formiranju navojev, saj previsoko trenje lahko poslabša površino navoja, poveča moment in skrajša življenjsko dobo orodja.

Tehnične značilnosti in prednosti

- tip: strojni navojni oblikovalec
- standard: DIN 13/C
- material: VHM
- prevleka: AlCrN
- izvedba: z oljnimi kanali
- namen: metrični notranji navoji
- prednost: bolj nadzorovano mazanje pri oblikovanju navoja

Model je primeren za zahtevnejše serijske operacije, kjer je treba zagotoviti gladko površino navoja in zmanjšati obremenitev orodja med procesom oblikovanja.

Specifikacije

TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Znamka	Material	Hlajenje
M10, M12, M14, M16, M18, M5, M6, M8	1.5, 1, 2, 0.8, 1.25	2.5P	100, 90, 110, 70, 80	15, 20, 16, 10, 12	39, 65, 71, 70, 66, 16, 30, 35, 80	10, 7, 9, 11, 12, 14, 6, 8	8, 5.5, 7, 9, 11, 4.9, 6.2	7, 8, 5, 6	9.30, 9.55, 11.30, 13.30, 15.10, 17.30, 4.65, 5.55, 7.40, 7.55	M	6HX	AlCrN	P, M, K	Achteck	VHM	Zunanje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z
80131199	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=80mm/10mm T190-M6-6HXC1-AC	80	1	6	M6	30	4.9	10	5.55	P, M, K	5
80131200	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm T190-M8-6HXC1-AC	90	1.25	8	M8	35	6.2	12	7.40	P, M, K	6
80131201	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M10-6HXC1-	100	1.5	10	M10	39	8	15	9.30	P, M, K	7
80131202	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M12X1.5-6H	100	1.5	9	M12	71	7	15	11.30	P, M, K	8
80135831	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=70mm/16mm T190-M5-6HXC1-AC	70	0.8	6	M5	16	4.9	16	4.65	P, M, K	5
80135832	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm T190-M8X1-6HXC1-	90	1	6	M8	65	4.9	12	7.55	P, M, K	6
80135833	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/15mm T190-M10X1-6HXC1	90	1	7	M10	65	5.5	15	9.55	P, M, K	7
80135834	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm T190-M14X1.5-6H	100	1.5	11	M14	70	9	15	13.30	P, M, K	8
80135835	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/20mm T190-M16-6HXC1-	110	2	12	M16	66	9	20	15.10	P, M, K	8
80135836	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/15mm T190-M18X1.5-6H	110	1.5	14	M18	66	11	15	17.30	P, M, K	8
