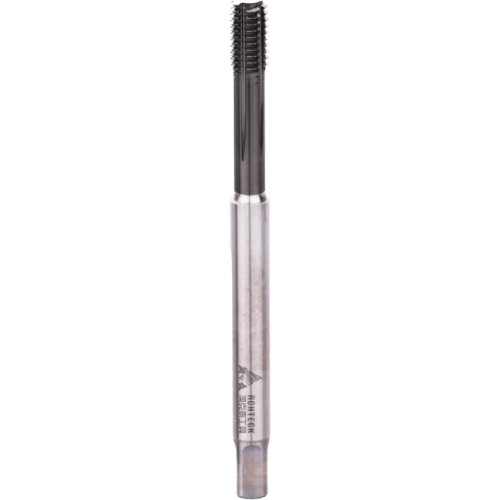

Sveder nav. strojni - oblikovalec DIN13/C VHM AlCrN, aksialno notranje hlajenje

Skupna šifra: T190_6HXC3

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

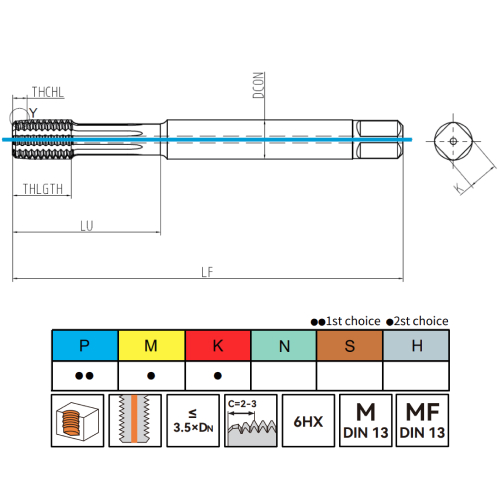

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1	2.5P	90	15	65	7	5.5	7	9.55	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M20	2	2.5P	140	20	95	16	12	8	19.10	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M10	1.5	2.5P	100	15	39	10	8	7	9.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M8	1.25	2.5P	90	12	35	8	6.2	6	7.40	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M5	0.8	2.5P	70	16	16	6	4.9	5	4.65	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	Material	Hlajenje
Achteck	66	12	9	8	15.10	M	6HX	AlCrN	P, M, K	M16	2	2.5P	110	20	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M16	1.5	2.5P	100	15	57	12	9	8	15.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M6	1	2.5P	80	10	30	6	4.9	5	5.55	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M14	1.5	2.5P	110	15	80	11	9	8	13.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M16	1.5	2.5P	110	15	66	12	9	8	15.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	Material	Hlajenje
Achteck	M12	1.5	2.5P	100	15	71	9	7	8	11.30	M	6HX	AlCrN	P, M, K	VHM	Notranje

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

VHM strojni navojni oblikovalec DIN 13/C AlCrN z aksialnim notranjim hlajenjem

VHM navojni oblikovalec DIN 13/C je namenjen izdelavi metričnih notranjih navojev brez odrezkov v stabilnih CNC procesih. Karbidna izvedba VHM omogoča visoko togost, prevleka AlCrN pa izboljša odpornost proti temperaturi in obrabi.

Aksialno hlajenje za nadzor procesa

Aksialno notranje hlajenje dovaja hladilno sredstvo v smeri osi orodja, kar pomaga pri mazanju območja oblikovanja in odvajanju toplote. To je posebej pomembno pri večjih serijah, kjer mora orodje ohranjati stabilno kakovost navoja skozi daljše cikle.

Tehnične značilnosti in prednosti

- tip: strojni navojni oblikovalec
- standard: DIN 13/C
- material: VHM
- prevleka: AlCrN
- hlajenje: aksialno notranje hlajenje
- namen: visoko produktivno oblikovanje metričnih navojev
- prednost: visoka togost in stabilnejša temperatura rezalnega območja

Primeren je za obdelavo na togih strojih z ustreznim vpenjanjem, kjer sta ključna ponovljivost navoja in daljša življenjska doba orodja.

Specifikacije

LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Prevleka	ISO oznaka materiala	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	Znamka	Material	Hlajenje
66, 57, 95, 16, 30, 35, 80, 39, 65, 71	12, 16, 6, 8, 11, 10, 7, 9	9, 12, 4.9, 6.2, 8, 5.5, 7	8, 5, 6, 7	15.10, 15.30, 19.10, 4.65, 5.55, 7.40, 13.30, 9.30, 9.55, 11.30	M	6HX	AlCrN	P, M, K	M16, M20, M5, M6, M8, M14, M10, M12	1.5, 2, 0.8, 1, 1.25	2.5P	100, 140, 70, 80, 90, 110	15, 20, 16, 10, 12	Achteck	VHM	Notranje

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z
80135867	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=70mm/16mm, notranje hlajen	70	0.8	6	M5	16	4.9	16	4.65	P, M, K	5
80135868	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=80mm/10mm, notranje hlajen	80	1	6	M6	30	4.9	10	5.55	P, M, K	5
80135870	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/12mm, notranje hlajen	90	1.25	8	M8	35	6.2	12	7.40	P, M, K	6
80135871	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=90mm/15mm, notranje hlajen	90	1	7	M10	65	5.5	15	9.55	P, M, K	7
80135872	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, notranje hlaje	100	1.5	10	M10	39	8	15	9.30	P, M, K	7
80135873	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, notranje hlaje	100	1.5	9	M12	71	7	15	11.30	P, M, K	8
80135875	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=100mm/15mm, notranje hlaje	100	1.5	12	M16	57	9	15	15.30	P, M, K	8
80135876	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/20mm, notranje hlaje	110	2	12	M16	66	9	20	15.10	P, M, K	8
80135878	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=140mm/20mm, notranje hlaje	140	2	16	M20	95	12	20	19.10	P, M, K	8
80135906	SVEDER NAV. STROJNI - OBLIKOVALEC DIN13/C VHM ALCRN L=110mm/15mm, notranje hlaje	110	1.5	11	M14	80	9	15	13.30	P, M, K	8
