Sveder nav.strojni DIN376/B NX 6HX HSS-E TiAlN

Skupna šifra: 53733

Zunanji premer:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	10.070	8.50	10.000	3	~DIN 371/~DIN 376, DIN 371	ohne	100.000	77.000	35.000	39.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	12.080	10.20	9.000	4	~DIN 371/~DIN 376, DIN 376	ohne	110.000	34.000	45.000	49.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	4.050	3.30	4.500	3	~DIN 371/~DIN 376, DIN 371	ohne	63.000	43.000	17.000	21.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	5.060	4.20	6.000	3	~DIN 371/~DIN 376, DIN 371	ohne	70.000	50.000	21.000	25.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	6.060	5.00	6.000	3	~DIN 371/~DIN 376, DIN 371	ohne	80.000	59.000	26.000	30.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	8.070	6.80	8.000	3	~DIN 371/~DIN 376, DIN 371	ohne	90.000	68.000	31.000	35.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	16.090	14.00	12.000	4	~DIN 371/~DIN 376, DIN 376	ohne	110.000	59.000	50.000	54.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	3.040	2.50	3.500	3	~DIN 371/~DIN 376, DIN 371	ohne	56.000	37.000	14.000	18.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	20.100	17.50	16.000	4	~DIN 371/~DIN 376, DIN 376	ohne	140.000	69.000	58.000	62.000

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	24.110	21.00	18.000	4	~DIN 371/~DIN 376, DIN 376	ohne	160.000	81.000	69.000	73.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	2.040	1.60	2.800	3	~DIN 371/~DIN 376, DIN 371	ohne	45.000	26.000	11.500	13.500

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	14.090	12.00	11.000	4	~DIN 371/~DIN 376, DIN 376	ohne	110.000	58.000	49.000	53.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	18.100	15.50	14.000	4	~DIN 371/~DIN 376, DIN 376	ohne	125.000	67.000	58.000	62.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	1.670	19.50	18.000	4	~DIN 371/~DIN 376, DIN 376	ohne	140.000	69.000	58.000	62.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	2.540	2.05	2.800	3	~DIN 371/~DIN 376, DIN 371	ohne	50.000	31.000	12.500	14.500

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	30.120	26.50	22.000	4	~DIN 371/~DIN 376, DIN 376	ohne	180.000	93.000	80.000	85.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	4.560	3.70	6.000	3	~DIN 371/~DIN 376, DIN 371	ohne	70.000	50.000	21.000	25.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	42.130	37.50	32.000	5	~DIN 371/~DIN 376, DIN 376	ohne	200.000	119.000	107.000	112.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	33.120	29.50	25.000	4	~DIN 371/~DIN 376, DIN 376	ohne	180.000	98.000	86.000	91.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	36.130	32.00	28.000	5	~DIN 371/~DIN 376, DIN 376	ohne	200.000	110.000	97.000	102.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	39.130	35.00	32.000	5	~DIN 371/~DIN 376, DIN 376	ohne	200.000	114.000	102.000	107.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	7.060	6.00	7.000	3	~DIN 371/~DIN 376, DIN 371	ohne	80.000	59.000	26.000	30.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	9.070	7.80	9.000	3	~DIN 371/~DIN 376, DIN 371	ohne	90.000	68.000	31.000	35.000

Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
Stock	M	11.070	9.50	8.000	3	~DIN 371/~DIN 376, DIN 376	ohne	100.000	47.000	38.000	42.000

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

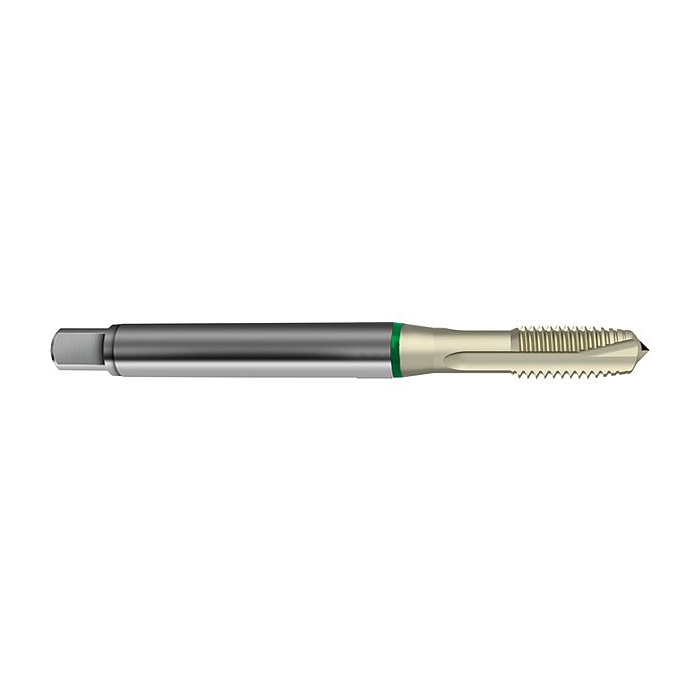

Strojni navojni sveder DIN 376 ravni HSS-E TiAlN za metrične ISO navoje

Strojni navojni sveder DIN 376 ravni HSS-E TiAlN je primeren za obdelovalne stroje, kjer mora biti navoj izdelan natančno in brez nepotrebnih prekinitev. Uporablja se za metrične ISO navoje v prebojnih luknjah, zlasti kadar je pomemben nadzor nad odrezkom.

Posebnost izvedbe

Pri tej izvedbi je poudarek na odvajanje odrezkov. Geometrija oblika B z ravnimi utori vpliva na proces rezanja tako, da odrezke potiska naprej skozi izvrtino, kar je prednost pri prebojnih luknjah. To je pomembno pri izbiri med ravnimi in zavitimi navojnimi svedri.

Uporaba in tehnični podatki

- tip izdelka: strojni navojni sveder
- standard: DIN 376
- oblika: oblika B z ravnimi utori
- material: HSS-E
- površina/prevleka: TiAlN
- toleranca: 6HX
- smer reza: desna smer reza
- namen: metrične ISO navoje v prebojnih luknjah

Za kakovosten rezultat uporabite pravilno predvrtino, stabilno vpetje in primerno rezalno olje ali emulzijo. Pri serijskem delu je priporočljivo spremljati obrabo, saj pravočasna menjava svedra zmanjša tveganje za lom in poškodbo navoja.

Specifikacije

Zaloga	Znamka	Vrsta navoja	Zunanji premer	Premer izvrtine vrtanja	Premer vpetja orodja	Število rezil	Standard	Notranje hlajenje	Skupna dolžina	Dolžina previsa	Dolžina rezila	Uporabna dolžina rezila
DA	Stock	M	10.070, 12.080, 4.050, 5.060, 6.060, 8.070, 16.090, 3.040, 20.100, 24.110, 2.040, 14.090, 18.100, 1.670, 2.540, 30.120, 4.560, 42.130, 33.120, 36.130, 39.130, 7.060, 9.070, 11.070	8.50, 10.20, 3.30, 4.20, 5.00, 6.80, 14.00, 2.50, 17.50, 21.00, 1.60, 12.00, 15.50, 19.50, 2.05, 26.50, 3.70, 37.50, 29.50, 32.00, 35.00, 6.00, 7.80, 9.50	10.000, 9.000, 4.500, 6.000, 8.000, 12.000, 3.500, 16.000, 18.000, 2.800, 11.000, 14.000, 22.000, 32.000, 25.000, 28.000, 7.000	3, 4, 5	~DIN 371/~DIN 376, DIN 371, DIN 376	ohne	100.000, 110.000, 63.000, 70.000, 80.000, 90.000, 56.000, 140.000, 160.000, 45.000, 125.000, 50.000, 180.000, 200.000	77.000, 34.000, 43.000, 50.000, 59.000, 68.000, 37.000, 69.000, 81.000, 26.000, 58.000, 67.000, 31.000, 93.000, 119.000, 98.000, 110.000, 114.000, 47.000	35.000, 45.000, 17.000, 21.000, 26.000, 31.000, 50.000, 14.000, 58.000, 69.000, 11.500, 49.000, 12.500, 80.000, 107.000, 86.000, 97.000, 102.000, 38.000	39.000, 49.000, 21.000, 25.000, 30.000, 35.000, 54.000, 18.000, 62.000, 73.000, 13.500, 53.000, 14.500, 85.000, 112.000, 91.000, 102.000, 107.000, 42.000

Izberite različico

Išči:

Premer vpetja orodja:

Število rezil:

Standard:

Skupna dolžina:

Dolžina rezila:

Uporabna dolžina rezila:

Zunanji premer:

Premer izvrtine vrtanja:

Dolžina previsa:

Šifra	Naziv	Premer vpetja orodja	Število rezil	Standard	Skupna dolžina	Dolžina rezila	Uporabna dolžina rezila	Zunanji premer	Premer izvrtine vrtanja	Dolžina previsa
53733 10,0	SVEDER NAVOJNI STROJNI DIN371/B M10 NX 6HX HSS-E TiAlN	10.000	3	~DIN 371/~DIN 376, DIN 371	100.000	35.000	39.000	10.070	8.50	77.000
53733 11,0	SVEDER NAVOJNI STROJNI DIN376/B M11,0 NX 6HX HSS-E TiAlN	8.000	3	~DIN 371/~DIN 376, DIN 376	100.000	38.000	42.000	11.070	9.50	47.000
53733 12,0	SVEDER NAVOJNI STROJNI DIN376/B M12 NX 6HX HSS-E ALTiZrN	9.000	4	~DIN 371/~DIN 376, DIN 376	110.000	45.000	49.000	12.080	10.20	34.000
53733 14,0	SVEDER NAVOJNI STROJNI DIN376/B M14 NX 6HX HSS-E ALTiZrN	11.000	4	~DIN 371/~DIN 376, DIN 376	110.000	49.000	53.000	14.090	12.00	58.000
53733 16,0	SVEDER NAVOJNI STROJNI DIN376/B M16 NX 6HX HSS-E ALTiZrN	12.000	4	~DIN 371/~DIN 376, DIN 376	110.000	50.000	54.000	16.090	14.00	59.000
53733 18,0	SVEDER NAVOJNI STROJNI DIN376/B M18 NX 6HX HSS-E ALTiZrN	14.000	4	~DIN 371/~DIN 376, DIN 376	125.000	58.000	62.000	18.100	15.50	67.000
53733 20,0	SVEDER NAVOJNI STROJNI DIN376/B M20 NX 6HX HSS-E TiAlN	16.000	4	~DIN 371/~DIN 376, DIN 376	140.000	58.000	62.000	20.100	17.50	69.000
53733 22,0	SVEDER NAVOJNI STROJNI DIN376/B M22,0 NX 6HX HSS-E TiAlN	18.000	4	~DIN 371/~DIN 376, DIN 376	140.000	58.000	62.000	1.670	19.50	69.000
53733 2,0	SVEDER NAVOJNI STROJNI DIN371/B M2 6HX HSS-E ALTIZRN	2.800	3	~DIN 371/~DIN 376, DIN 371	45.000	11.500	13.500	2.040	1.60	26.000
53733 2,5	SVEDER NAVOJNI STROJNI DIN371/B M2,5 6HX HSS-E ALTIZRN	2.800	3	~DIN 371/~DIN 376, DIN 371	50.000	12.500	14.500	2.540	2.05	31.000
