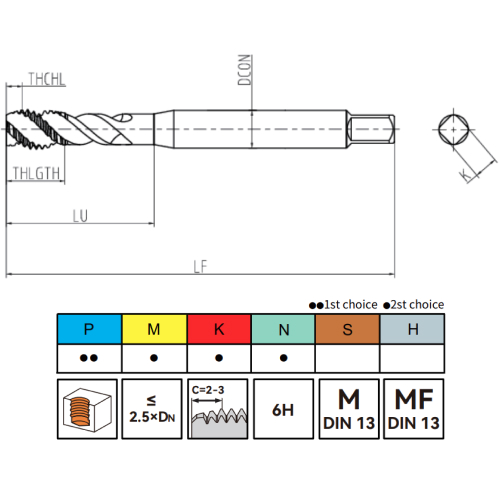

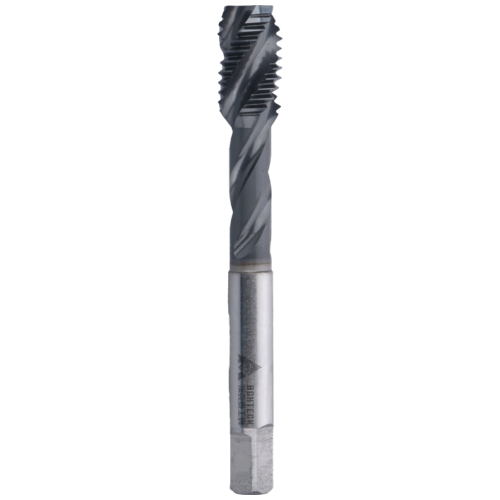

Sveder nav. strojni DIN13/C HSS-E AlCrN - zaviti

Skupna šifra: T103_6HC1

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M12	1	2.5P	100	15	40	9	7	3	11.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M12	1.25	2.5P	100	15	40	9	7	3	10.75	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M5	0.8	2.5P	70	8	25	6	4.9	3	4.20	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M8	1	2.5P	90	10	36	6	4.9	3	7.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M10	1	2.5P	90	10	39	7	5.5	3	9.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M8	1.25	2.5P	90	13	35	8	6.2	3	6.75	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M10	1.5	2.5P	100	15	39	10	8	3	8.50	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M10	1.25	2.5P	100	13	39	7	5.5	3	8.75	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	ISO oznaka materiala	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Tolerančni razred	Hlajenje	Prevleka
Achteck	P, M, K, N	M3	0.5	2.5P	56	5	18	3.5	2.7	3	2.50	M	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M14	2	2.5P	110	20	53	11	9	3	12.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M14	1	2.5P	100	15	40	11	9	3	13.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Specifikacije

ISO oznaka materiala	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	Znamka	Tolerančni razred	Hlajenje	Prevleka
P, M, K, N	M5, M8, M10, M12, M14, M3	0.8, 1.25, 1, 1.5, 2, 0.5	2.5P	70, 90, 100, 110, 56	8, 13, 10, 15, 20, 5	25, 35, 39, 40, 53, 18, 36	6, 8, 7, 9, 10, 11, 3.5	4.9, 6.2, 5.5, 7, 8, 9, 2.7	3	4.20, 6.75, 9.00, 8.75, 11.00, 10.75, 8.50, 12.00, 2.50, 13.00, 7.00	M	Achteck	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala
80131523	SVEDER NAV. STR. DIN 13 M3 FORM C HSS-E AlCrN – zaviti T103-M3-6HC1-AC	56	0.5	3.5	M3	18	2.7	5	2.50	P, M, K, N
80131526	SVEDER NAV. STR. DIN 13 M5 FORM C HSS-E AlCrN – zaviti T103-M5-6HC1-AC	70	0.8	6	M5	25	4.9	8	4.20	P, M, K, N
80131528	SVEDER NAV. STR. DIN 13 M8X1.0 FORM C HSS-E AlCrN – zaviti T103-M8X1.0-6HC1-AC	90	1	6	M8	36	4.9	10	7.00	P, M, K, N
80131529	SVEDER NAV. STR. DIN 13 M8 FORM C HSS-E AlCrN – zaviti T103-M8-6HC1-AC	90	1.25	8	M8	35	6.2	13	6.75	P, M, K, N
80131530	SVEDER NAV. STR. DIN 13 M10X1.0 FORM C HSS-E AlCrN – zaviti T103-M10X1.0-6HC1-AC	90	1	7	M10	39	5.5	10	9.00	P, M, K, N
80131531	SVEDER NAV. STR. DIN 13 M10X1.25 FORM C HSS-E AlCrN – zaviti T103-M10X1.25-6HC1-	100	1.25	7	M10	39	5.5	13	8.75	P, M, K, N
80131532	SVEDER NAV. STR. DIN 13 M10 FORM C HSS-E AlCrN – zaviti T103-M10-6HC1-AC	100	1.5	10	M10	39	8	15	8.50	P, M, K, N
80131533	SVEDER NAV. STR. DIN 13 M12X1.0 FORM C HSS-E AlCrN – zaviti T103-M12X1.0-6HC1-AC	100	1	9	M12	40	7	15	11.00	P, M, K, N
80131534	SVEDER NAV. STR. DIN 13 M12X1.25 FORM C HSS-E AlCrN – zaviti T103-M12X1.25-6HC1-	100	1.25	9	M12	40	7	15	10.75	P, M, K, N
80131537	SVEDER NAV. STR. DIN 13 M14X1.0 FORM C HSS-E AlCrN – zaviti T103-M14X1.0-6HC1-AC	100	1	11	M14	40	9	15	13.00	P, M, K, N
