Kliknite za povečavo slike

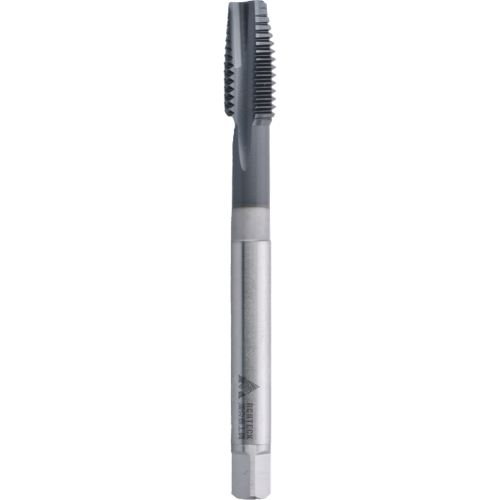

Sveder nav. strojni DIN13/B HSS AlCrN - ravni

Skupna šifra: T102_6HA1J

Izvrtine premer mm:

Želite sočasno naročiti več različic tega izdelka? Pojdi nahiter vnos

Pošljite povpraševanje za ta izdelek.

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M16	1.5	5P	95	32	52	12.5	10	3	14.50	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M10	1.25	5P	75	24	41	7	5.5	3	8.75	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M4	0.7	5P	52	13	21	5	4	3	3.30	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M8	1	5P	70	22	37	6.2	5	3	7.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M14	1	5P	88	30	48	10.5	8	3	13.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M14	1.5	5P	88	30	48	10.5	8	3	12.50	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M14	2	5P	88	30	48	10.5	8	3	12.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M8	1.25	5P	70	22	37	6.2	5	3	6.75	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M2	0.4	5P	40	12	16	3	2.5	2	1.60	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M3.5	0.6	5P	48	13	20	4	3.2	3	2.90	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M2.5	0.45	5P	44	14	21	3	2.5	2	2.05	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M5	0.8	5P	60	16	24	5.5	4.5	3	4.20	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M6	1	5P	62	19	29	6	4.5	3	5.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Ogled vseh različic

Podrobnosti o izdelku

Specifikacije

Dokumentacija

Specifikacije

Znamka	TD	P	Dolžina rezalnega uvoda	LF	Navoj mm	LU	DCON	K mm	Z	Izvrtine premer mm	Vrsta navoja	ISO oznaka materiala	Tolerančni razred	Hlajenje	Prevleka
Achteck	M10, M14, M16, M2.5, M2, M3.5, M4, M5, M6, M8	1.25, 2, 1, 1.5, 0.45, 0.4, 0.6, 0.7, 0.8	5P	75, 88, 95, 44, 40, 48, 52, 60, 62, 70	24, 30, 32, 14, 12, 13, 16, 19, 22	41, 48, 52, 21, 16, 20, 24, 29, 37	7, 10.5, 12.5, 3, 4, 5, 5.5, 6, 6.2	5.5, 8, 10, 2.5, 3.2, 4, 4.5, 5	3, 2	8.75, 12.00, 13.00, 12.50, 14.50, 2.05, 1.60, 2.90, 3.30, 4.20, 5.00, 6.75, 7.00	M	P, M, K, N	6H	Zunanje hlajenje z oljnimi utori	AlCrN

Izberite različico

Išči:

LF:

DCON:

TD:

LU:

K mm:

Navoj mm:

Izvrtine premer mm:

ISO oznaka materiala:

Šifra	Naziv	LF	P	DCON	TD	LU	K mm	Navoj mm	Izvrtine premer mm	ISO oznaka materiala	Z
80131550	SVEDER NAV. STR. DIN 13 M2 FORM B HSS AlCrN – ravni T102-M2-6HA1J-AC	40	0.4	3	M2	16	2.5	12	1.60	P, M, K, N	2
80131551	SVEDER NAV. STR. DIN 13 M2.5 FORM B HSS AlCrN – ravni T102-M2.5-6HA1J-AC	44	0.45	3	M2.5	21	2.5	14	2.05	P, M, K, N	2
80131553	SVEDER NAV. STR. DIN 13 M3.5 FORM B HSS AlCrN – ravni T102-M3.5-6HA1J-AC	48	0.6	4	M3.5	20	3.2	13	2.90	P, M, K, N	3
80131554	SVEDER NAV. STR. DIN 13 M4 FORM B HSS AlCrN – ravni T102-M4-6HA1J-AC	52	0.7	5	M4	21	4	13	3.30	P, M, K, N	3
80131555	SVEDER NAV. STR. DIN 13 M5 FORM B HSS AlCrN – ravni T102-M5-6HA1J-AC	60	0.8	5.5	M5	24	4.5	16	4.20	P, M, K, N	3
80131556	SVEDER NAV. STR. DIN 13 M6 FORM B HSS AlCrN – ravni T102-M6-6HA1J-AC	62	1	6	M6	29	4.5	19	5.00	P, M, K, N	3
80131557	SVEDER NAV. STR. DIN 13 M8X1.0 FORM B HSS AlCrN – ravni T102-M8X1.0-6HA1J-AC	70	1	6.2	M8	37	5	22	7.00	P, M, K, N	3
80131558	SVEDER NAV. STR. DIN 13 M8 FORM B HSS AlCrN – ravni T102-M8-6HA1J-AC	70	1.25	6.2	M8	37	5	22	6.75	P, M, K, N	3
80131560	SVEDER NAV. STR. DIN 13 M10X1.25 FORM B HSS AlCrN – ravni T102-M10X1.25-6HA1J-AC	75	1.25	7	M10	41	5.5	24	8.75	P, M, K, N	3
80131566	SVEDER NAV. STR. DIN 13 M14X1.0 FORM B HSS AlCrN – ravni T102-M14X1.0-6HA1J-AC	88	1	10.5	M14	48	8	30	13.00	P, M, K, N	3
