Strojni navojni sveder PREMUS, HSSE-V3 RSP40, neprevlečen

Skupna šifra: 133431

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

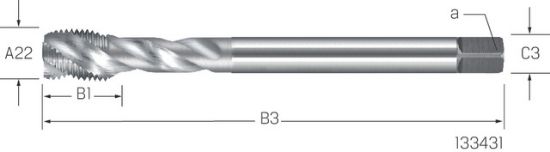

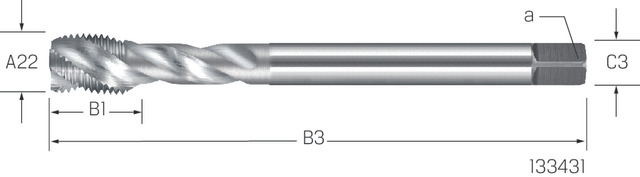

Strojni navojni sveder DIN 5156/C G HSS-E-V3 RSP40, PREMUS – za Whitworth cevne navoje v slepih luknjah

Strojni navojni sveder DIN 5156/C G HSS-E-V3 RSP40 blagovne znamke PREMUS, dobavitelja PRECITOOL, je namenjen strojni izdelavi notranjih Whitworth cevnih navojev. Izvedba z zavitimi utori in 40° spiralnim utorom je primerna predvsem za slepe luknje, kjer je pomembno, da se odrezki med obdelavo vodijo nazaj iz izvrtine.

Blagovna znamka in šifra izdelka

Blagovna znamka: PREMUS.
Dobavitelj: PRECITOOL.
Model / skupina izdelkov: 133431.
Izvedba: strojni navojni sveder DIN 5156/C HSS-E-V3 RSP40 za Whitworth cevne navoje.

Opis skupine in uporaba

Pri strojni izdelavi notranjih cevnih navojev je pomembno, da je navojni sveder izbran glede na vrsto navoja, material obdelovanca, vrsto luknje in način odvajanja odrezkov. Whitworth cevni navoj ima profil 55°, zato je treba pri izbiri preveriti pravilno G dimenzijo, ustrezno predvrtino in skladnost z zahtevanim navojnim standardom.

Izvedba 133431 je namenjena izdelavi navojev v slepih luknjah. Oblika C z narezom 2–3 hodi in približno 40° zavitim utorom pomaga pri odvajanju odrezkov nazaj iz izvrtine. Orodje je izdelano iz HSS-E-V3, visokozmogljivega hitroreznega jekla z vanadijevim deležem, in je namenjeno strojni obdelavi v ustreznih pogojih uporabe.

Ključne prednosti

- Za G cevne navoje – izvedba je namenjena izdelavi notranjih Whitworth cevnih navojev.
- Primeren za slepe luknje – zaviti utori pomagajo pri odvajanju odrezkov nazaj iz izvrtine.
- RSP40 izvedba – približno 40° spiralni utor je primeren za obdelave, kjer je pomemben nadzorovan odvod odrezkov iz slepe izvrtine.

Tehnični podatki

Model / skupina: 133431.
Blagovna znamka: PREMUS.
Dobavitelj: PRECITOOL.
Tip orodja: strojni navojni sveder.
Standard orodja: DIN 5156, glede na priložene podatke.
Standard navoja: DIN 5128, glede na priložene podatke.
Vrsta navoja: G / Whitworth cevni navoj.
Profil navoja: Whitworth profil 55°.
Material orodja: HSS-E-V3.
Površina / prevleka: neprevlečena izvedba.
Oblika: oblika C z zavitimi utori.
Narez: 2–3 hodi.
Spiralni utor: približno 40°.
Vrsta luknje: slepe luknje.
Priporočena globina: približno 2,5 × A22, glede na priložene podatke.
Smer reza: desna smer rezanja.
Uporaba: strojna izdelava notranjih Whitworth cevnih navojev.
Obdelovalni materiali: materiali skupine P, glede na priložene podatke.
Izvedbe: na voljo v več različicah oziroma dimenzijah.

Kaj je pri skupini pomembno

Najpomembnejše pri izbiri strojnega navojnega svedra DIN 5156/C G HSS-E-V3 RSP40 je, da preverite pravilno G dimenzijo, ustrezno predvrtino, globino slepe luknje in zahtevani standard cevnega navoja. Ker gre za Whitworth cevni navoj, se izbira razlikuje od metričnih ISO navojnih svedrov.

Pri uporabi zagotovite stabilno vpetje, pravilno predvrtino, ustrezno mazanje oziroma hlajenje in rezalne pogoje, prilagojene materialu obdelovanca. Pri slepih luknjah je treba posebej spremljati odvajanje odrezkov, saj lahko nabiranje odrezkov na dnu izvrtine poveča obremenitev orodja in vpliva na kakovost izdelanega navoja.

Področje uporabe (obdelovani material)	P (Stahl - Stahlgusss)
Prevleka [H5/COATN]	unbeschichtet
Oblika rezne površine	C
Bočni kot	55
Standard navojnega svedra	DIN 5156
Standard navoja	DIN 5128
Tip izvrtine	Grundloch
Desni špirala	40
S hladilnim kanalom	Ne
[A21] Nazivni premer navoja v colah	G 1/8, G 1/4, G 3/8, G 1/2, G 5/8, G 3/4, G 7/8, G 1, G 1.1/4, G 1.1/2
Nazivni premer navoja	1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1.1/4, 1.1/2
A22 nazivni premer navoja za UNC, UNF, Pg	1/8, 1/4, 3/8, 1/2, 5/8, 3/4, 7/8, 1, 1.1/4, 1.1/2
Število zob na colo	28, 19, 14, 11
[A21/D34] Nazivni premer navoja v mm	9.73, 13.16, 16.66, 20.96, 22.91, 26.44, 30.2, 33.25, 41.91, 47.8
A22 v mm	9.73, 13.16, 16.66, 20.96, 22.91, 26.44, 30.2, 33.25, 41.91, 47.8
Dolžina rezalnega dela navoja v mm	20.00, 22.00, 25.00, 28.00, 30.00, 32.00
[B3/B4/B5] Skupna dolžina v mm	90, 100, 125, 140, 150, 160, 170, 190
[C3] Premer vpenjala v mm	7, 11, 12, 16, 18, 20, 22, 25, 32, 36
Premer vrtanja za navoj v mm	8.80, 11.80, 15.25, 19.00, 21.00, 24.50, 28.25, 30.75, 39.25, 45.25
Znamka	Premus
Material	HSS-E-V3
Vrsta navoja	G
Smer rezanja	rechts

Izberite različico

Išči:

[B3/B4/B5] Skupna dolžina v mm:

[C3] Premer vpenjala v mm:

Dolžina rezalnega dela navoja v mm:

Premer vrtanja za navoj v mm:

Nazivni premer navoja:

A22 nazivni premer navoja za UNC, UNF, Pg:

[A21] Nazivni premer navoja v colah:

Število zob na colo:

[A21/D34] Nazivni premer navoja v mm:

A22 v mm:

Šifra	Naziv	[B3/B4/B5] Skupna dolžina v mm	[C3] Premer vpenjala v mm	Dolžina rezalnega dela navoja v mm	Premer vrtanja za navoj v mm	Nazivni premer navoja	A22 nazivni premer navoja za UNC, UNF, Pg	[A21] Nazivni premer navoja v colah	Število zob na colo	[A21/D34] Nazivni premer navoja v mm	A22 v mm	Cena	V košarico
133431 1-11	SVEDER NAVOJNI STROJNI DIN5156/C G1-11 HSS-E V3 RSP40 - zaviti	160	25	30.00	30.75	1	1	G 1	11	33.25	33.25	Redna cena: 148,47 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 1/2-14	SVEDER NAVOJNI STROJNI DIN5156/C G1/2-14 HSS-E V3 RSP40 - zaviti	125	16	25.00	19.00	1/2	1/2	G 1/2	14	20.96	20.96	Redna cena: 61,31 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 1/4-19	SVEDER NAVOJNI STROJNI DIN5156/C G1/4-19 HSS-E V3 RSP40 - zaviti	100	11	22.00	11.80	1/4	1/4	G 1/4	19	13.16	13.16	Redna cena: 40,85 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 1/8-28	SVEDER NAVOJNI STROJNI DIN5156/C G1/8-28 HSS-E V3 RSP40 - zaviti	90	7	20.00	8.80	1/8	1/8	G 1/8	28	9.73	9.73	Redna cena: 28,92 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 3/4-14	SVEDER NAVOJNI STROJNI DIN5156/C G3/4-14 HSS-E V3 RSP40 - zaviti	140	20	28.00	24.50	3/4	3/4	G 3/4	14	26.44	26.44	Redna cena: 94,00 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 3/8-19	SVEDER NAVOJNI STROJNI DIN5156/C G3/8-19 HSS-E V3 RSP40 - zaviti	100	12	22.00	15.25	3/8	3/8	G 3/8	19	16.66	16.66	Redna cena: 46,33 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 5/8-14	SVEDER NAVOJNI STROJNI DIN5156/C G5/8-14 HSS-E V3 RSP40 - zaviti	125	18	25.00	21.00	5/8	5/8	G 5/8	14	22.91	22.91	Redna cena: 77,62 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 7/8-14	SVEDER NAVOJNI STROJNI DIN5156/C G7/8-14 HSS-E V3 RSP40 - zaviti	150	22	28.00	28.25	7/8	7/8	G 7/8	14	30.2	30.2	Redna cena: 129,39 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 1.1/2-11	SVEDER NAVOJNI STROJNI DIN5156/C G1.1/2-11 HSS-E V3 RSP40 - zaviti	190	36	32.00	45.25	1.1/2	1.1/2	G 1.1/2	11	47.8	47.8	Redna cena: 333,66 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
133431 1.1/4-11	SVEDER NAVOJNI STROJNI DIN5156/C G1.1/4-11 HSS-E V3 RSP40 - zaviti	170	32	30.00	39.25	1.1/4	1.1/4	G 1.1/4	11	41.91	41.91	Redna cena: 238,36 € brez DDV	Prijavite se za nakup Zaloga pri dobavitelju
