Proizvajalec: Slika za proizvajalca HAIMER

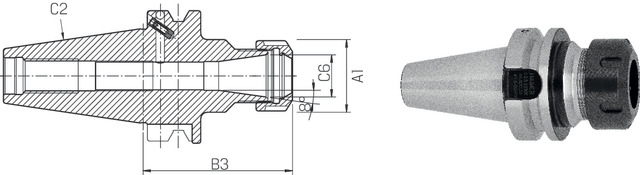

Trn vpenjalni ER, ZG90 ISO 7388-2 JD 241032

Skupna šifra: 241032
Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku
Specifikacije
Dokumentacija
Verwendung:
Zum Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach ISO15488.

Lieferung:
Komplett mit Spannmutter (gewuchtet, mit Gleitbeschichtung für erhöhte Spannkraft).

Hinweis:
Passendes Zubehör finden Sie ab Seite 24/???.
Specifikacije
DIN-standard Oblika Izravnava S hladilnim kanalom [C2] Velikost vpenjala [C6] Velikost vpenjanja na strani obdelovanca [A1] Zunanji premer vpenjala 1 mm A1 mm [B3] Uporabna rezna dolžina v mm [C81] Dolžina vpenjanja, max. Mm Znamka
JIS B 6339 AD 22000 Ne BT30 ER16, ER20, ER25 28, 34, 42 28, 34, 42 90.00 32.50, 38.50, 41.00 HAIMER

Izberite različico

[C81] Dolžina vpenjanja, max. Mm:
[C6] Velikost vpenjanja na strani obdelovanca:
[A1] Zunanji premer vpenjala 1 mm:
A1 mm:
Slika Šifra Naziv [C81] Dolžina vpenjanja, max. Mm [C6] Velikost vpenjanja na strani obdelovanca [A1] Zunanji premer vpenjala 1 mm A1 mm
241032 30/ER16 Spannzangenf. ER, ZG90 ISO 7388-2 JD 30x16 HAIMER 32.50 ER16 28 28
241032 30/ER20 Spannzangenf. ER, ZG90 ISO 7388-2 JD 30x20 HAIMER 38.50 ER20 34 34
241032 30/ER25 Spannzangenf. ER, ZG90 ISO 7388-2 JD 30x25 HAIMER 41.00 ER25 42 42
