Proizvajalec: Slika za proizvajalca HAIMER

Trn vpenjalni nakrčni ZG130 ISO7388-2 JD/JF 242739

Skupna šifra: 242739

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	27	27	21.0	200.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	27	27	21.0	200.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	32	32	24.0	200.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	32	32	24.0	200.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	34	34	27.0	200.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	34	34	27.0	200.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	42	42	33.0	200.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	42	42	33.0	200.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40	53	53	44.0	200.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	27	27	21.0	200.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	27	27	21.0	200.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	32	32	24.0	200.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	32	32	24.0	200.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	34	34	27.0	200.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	34	34	27.0	200.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	42	42	33.0	200.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	42	42	33.0	200.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	53	53	44.0	200.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT50	53	53	44.0	200.00	32	32	58.00	HAIMER

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

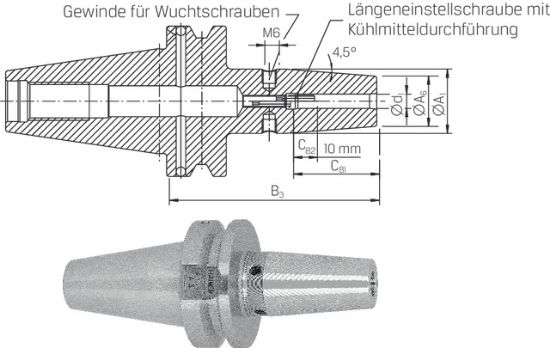

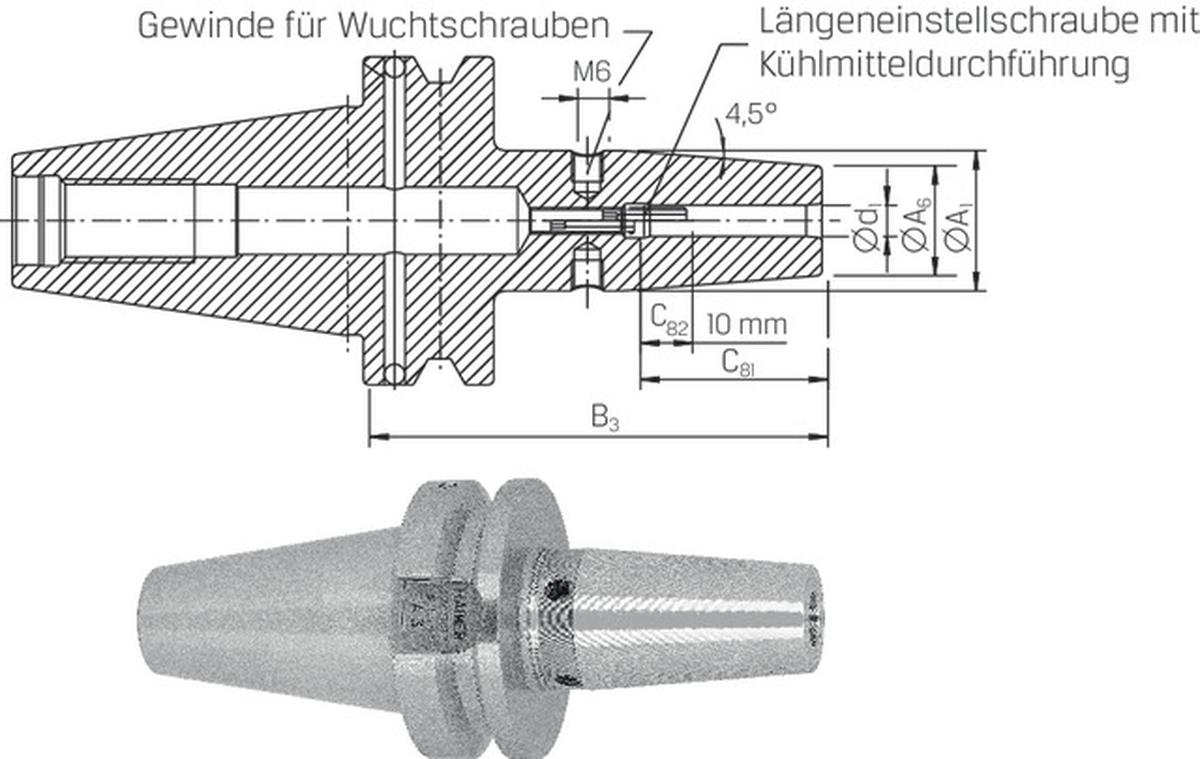

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge geeignet
- Schafttoleranz h6
- Rundlaufgenauigkeit < 3 µm
- BT30 = Form JD / BT40 = Form JD/JF

Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- Feinwuchten mit Wuchtschrauben möglich
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben,
mit Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- **mit Einstellschrauben, ohne Gewinde für Wuchtschrauben
- passendes Zubehör finden Sie ab Seite 24/???

Specifikacije

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
JIS B 6339	AD	25000	Ne		Ne	BT40, BT50	27, 32, 34, 42, 53	27, 32, 34, 42, 53	21.0, 24.0, 27.0, 33.0, 44.0	200.00	6, 8, 10, 12, 14, 16, 18, 20, 25, 32	6, 8, 10, 12, 14, 16, 18, 20, 25, 32	36.00, 42.00, 47.00, 50.00, 52.00, 58.00	HAIMER

Izberite različico

Išči:

[C2] Velikost vpenjala:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

Šifra	Naziv	[C2] Velikost vpenjala	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma
242739 40/06	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x06 HAIMER	BT40	36.00	6	6	27	27	21.0
242739 40/08	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x08 HAIMER	BT40	36.00	8	8	27	27	21.0
242739 40/10	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x10 HAIMER	BT40	42.00	10	10	32	32	24.0
242739 40/12	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x12 HAIMER	BT40	47.00	12	12	32	32	24.0
242739 40/14	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x14 HAIMER	BT40	47.00	14	14	34	34	27.0
242739 40/16	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x16 HAIMER	BT40	50.00	16	16	34	34	27.0
242739 40/18	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x18 HAIMER	BT40	50.00	18	18	42	42	33.0
242739 40/20	TRN VPENJALNI-NAKRČEVALNI MAS-BT40x20 L=200 Haimer	BT40	52.00	20	20	42	42	33.0
242739 40/25	Schrumpffutter ZG200 ISO 7388-2 JD/JF 40x25 HAIMER	BT40	58.00	25	25	53	53	44.0
242739 50/06	Schrumpffutter ZG200 ISO 7388-2 JD/JF 50x06 HAIMER	BT50	36.00	6	6	27	27	21.0
