Proizvajalec: Slika za proizvajalca HAIMER

Trn vpenjalni nakrčni ZG200 ISO 7388-1 AD/AF 242729

Skupna šifra: 242729

Želite sočasno naročiti več različic tega izdelka? Pojdi na hiter vnos

Pošljite povpraševanje za ta izdelek.

Vas zanimajo pogoji dostave?

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27	27	21.0	200.00	6	6	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27	27	21.0	200.00	8	8	36.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	32	32	24.0	200.00	10	10	42.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	32	32	24.0	200.00	12	12	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	34	34	27.0	200.00	14	14	47.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	34	34	27.0	200.00	16	16	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	42	42	33.0	200.00	18	18	50.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	42	42	33.0	200.00	20	20	52.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	53	53	44.0	200.00	25	25	58.00	HAIMER

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	53	53	44.0	200.00	32	32	58.00	HAIMER

Ogled vseh različic

Vas zanimajo pogoji dostave?

Podrobnosti o izdelku

Specifikacije

Dokumentacija

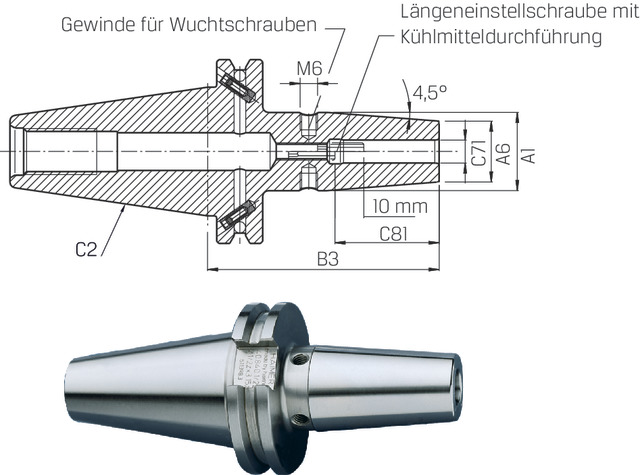

Ausführung und Verwendung:
Aufnahme für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet.

Mit Steilkegel ISO 7388-1:
- Form AD: zentrale Kühlmittelzufuhr
- Form AD/AF: zentrale Kühlmittelzufuhr und wiederverschließbare Kühlkanäle im Bund
- hitzebeständiger Warmarbeitsstahl
- gehärtet 54-2 HRC
- für HSS- und HM-Werkzeuge
- Schafttoleranz h6
- Feinwuchten mit Wuchtschrauben
- Rundlaufgenauigkeit < 3 µm

Lieferung:
Mit Längeneinstellschraube.

Hinweis:
- *ohne Einstellschrauben, ohne Gewinde für Wuchtschrauben, ohne Schlitzen in der Spannbohrung für Kühlmittelzufuhr
- passendes Zubehör finden Sie ab Seite 24/???

Specifikacije

DIN-standard	Oblika	Izravnava	S hladilnim kanalom	*	Primerno za ANSI-CAT	[C2] Velikost vpenjala	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma	[B3] Uporabna rezna dolžina v mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[C81] Dolžina vpenjanja, max. Mm	Znamka
DIN 69871	AD/B	25000	Ne		Ne	SK50	27, 32, 34, 42, 53	27, 32, 34, 42, 53	21.0, 24.0, 27.0, 33.0, 44.0	200.00	6, 8, 10, 12, 14, 16, 18, 20, 25, 32	6, 8, 10, 12, 14, 16, 18, 20, 25, 32	36.00, 42.00, 47.00, 50.00, 52.00, 58.00	HAIMER

Izberite različico

Išči:

[C81] Dolžina vpenjanja, max. Mm:

[C71] Zunanji premer vpenjala mm:

C71 Zunanji premer vpenjala mm:

[A1] Zunanji premer vpenjala 1 mm:

A1 mm:

[A6] Premer preloma:

Šifra	Naziv	[C81] Dolžina vpenjanja, max. Mm	[C71] Zunanji premer vpenjala mm	C71 Zunanji premer vpenjala mm	[A1] Zunanji premer vpenjala 1 mm	A1 mm	[A6] Premer preloma
242729 50/06	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x06 HAIMER	36.00	6	6	27	27	21.0
242729 50/08	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x08 HAIMER	36.00	8	8	27	27	21.0
242729 50/10	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x10 HAIMER	42.00	10	10	32	32	24.0
242729 50/12	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x12 HAIMER	47.00	12	12	32	32	24.0
242729 50/14	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x14 HAIMER	47.00	14	14	34	34	27.0
242729 50/16	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x16 HAIMER	50.00	16	16	34	34	27.0
242729 50/18	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x18 HAIMER	50.00	18	18	42	42	33.0
242729 50/20	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x20 HAIMER	52.00	20	20	42	42	33.0
242729 50/25	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x25 HAIMER	58.00	25	25	53	53	44.0
242729 50/32	Schrumpffutter ZG200 ISO 7388-1 AD/AF 50x32 HAIMER	58.00	32	32	53	53	44.0
